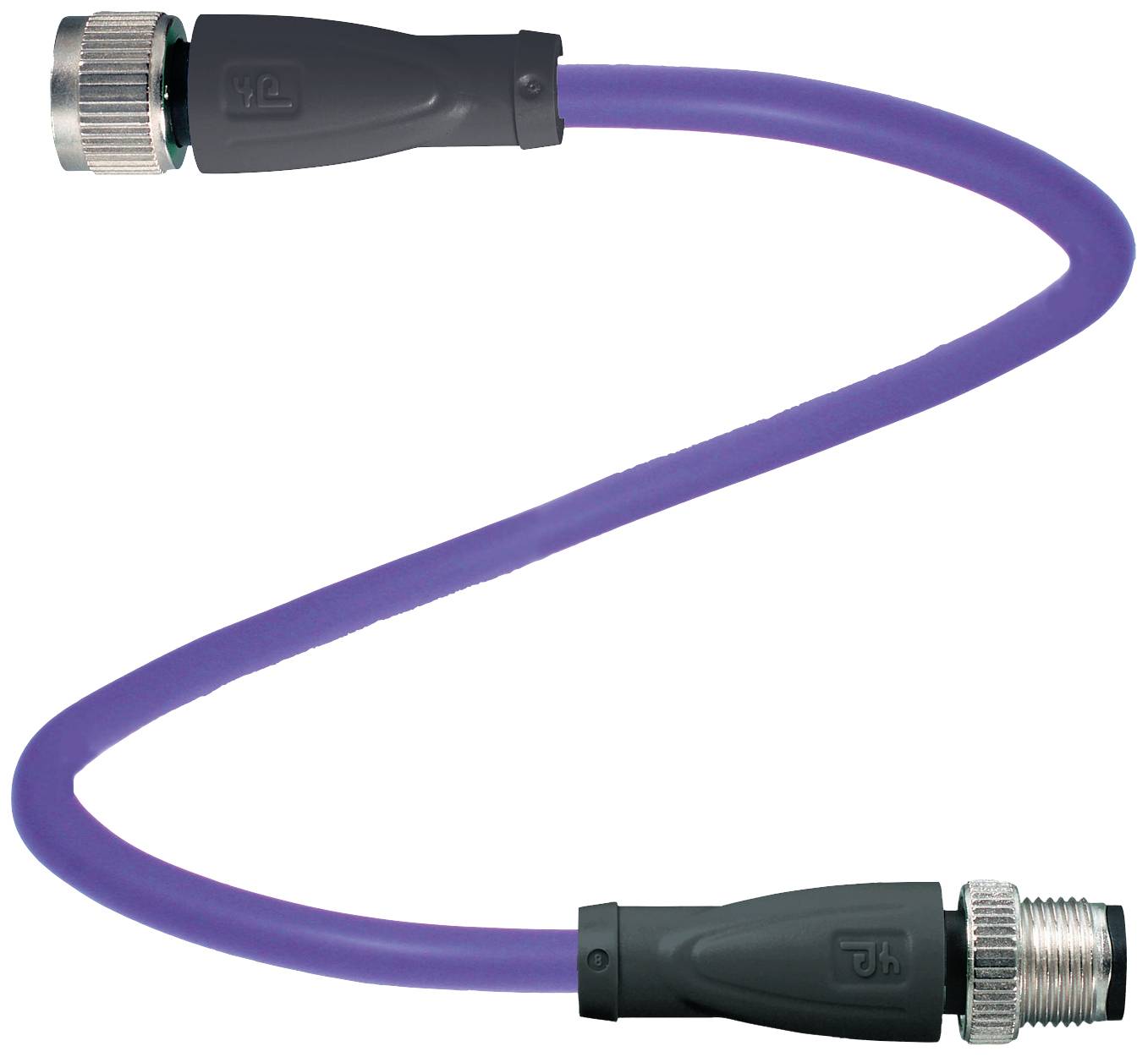

Pepperl+Fuchs 70114146 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Stekker (recht) op
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Stekker (recht) op koppeling (recht)
Aansluiting A
M12-bus, recht
Aansluiting B
M12-stekker, recht
Aantal polen
5
5
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 67,99 / Stuk)
€ 67,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V15-G-VT3M-PUR-U/CAN-V15-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
Stekker (recht) op koppeling (recht)
- Aansluiting A
M12-bus, recht
- Aansluiting B
M12-stekker, recht
- Aantal polen
5
5
- Kabellengte
3 m
- Mantelmateriaal
PUR
- Nominale spanning
60 V/DC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
6.1 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Steekaansluiting
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactmateriaal
Au (goud)
- Contactoppervlakte
Au (goud)
- Max. dwarsdoorsnede
0.34 mm²
- Min. dwarsdoorsnede
0.34 mm²
IP67
IP68
IP69
- Bijzonderheden
Geschikt voor sleepketting
- Min. temperatuur
-25 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
70114146
- Inhoud
1 stuk(s)
- Kabel-Ø
6.1 mm
- Kabeldiameter tot
6.1 mm
- Kabeldiameter vanaf
6.1 mm
- Kabel-Ø
6.1 - 6.1 mm
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2631299 Pepperl+Fuchs 70114146 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Stekker (recht) op
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2631299 Pepperl+Fuchs 70114146 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Stekker (recht) op
Omschrijving
Buskabel DeviceNet/CANopen M12-bus recht op M12-stekker recht A-gecodeerd, 5-polig, PUR-kabel paars, afgeschermd, UL-goedgekeurd, Geschikt voor sleepkettingen, zoutwaterbestendig, lengte: 3 m.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 5
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 5
- Codering: A-gecodeerd
- UL File Number: E231213elektrische gegevens
- bedrijfsspanning: Max. 48 V AC / 60 V DC
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- ontvlambaarheid: UL 2556, IEC 60332-1-2
- halogeenvrijheid: IEC 60754-1
- chemische bestendigheid: DIN en 60811-2-1
- oliebestendigheid: DIN en 60811-2-1goedkeuringen en certificaten
- UL-goedkeuring: CMX listed (kabel)omgevingscondities
- omgevingstemperatuur
- Connector: -25 90 °C (-13 tot 194 °F)
- Kabel, vast gelegd: -20... 80 °C (-4 tot 176 °F)
- Kabel, beweegbaar: -20... 80 °C (-4 tot 176 °F)
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- Afscherming: Afscherming op pin 1 en schroefverbinding aangebracht
- beschermingsklasse IP67 / IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 6,1 mm
- Buigradius: > 8 x leidingdiameter, beweegt | > 4 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 60 N / 100 mm
- Mantelkleur: Paars (vergelijkbaar met RAL 4001)
- Aantal aders: 4
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Rood | ader 2: zwart | ader 3: Wit | ader 4: Blauw
- Aderopbouw: 7 x 0,254 mm Ø | per paar vershaast naar de stervierer
- Afscherming: Cu-vlechtwerk, vertind, 80% bedekking
- Lengte: 3 m.
- Korte kabelmarkering: Li 9Y 11Y 4 x 0,34
- geschikt voor sleepketting
- Sleepkettingcycli: Min. 3000000
- Verplaatsingssnelheid: Max. 2,5 m/s.
- Versnelling: Max. 12 m/s2materiaal
- halogeenvrijheid: Ja
- connector
- Gekartelde schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- Zoutwaterbestendigheid: Ja
- Oliebestendigheid: Ja
- Microbenbestendigheid: Ja
- Hydrolysebestendigheid: Ja
- Ontvlambaarheid: VW-1
