Name: Pepperl+Fuchs 70130006 Sensor/actuator connector, geassembleerd Aantal polen (sensoren): 4, 8 10 m 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2629537
Availability: BackOrder

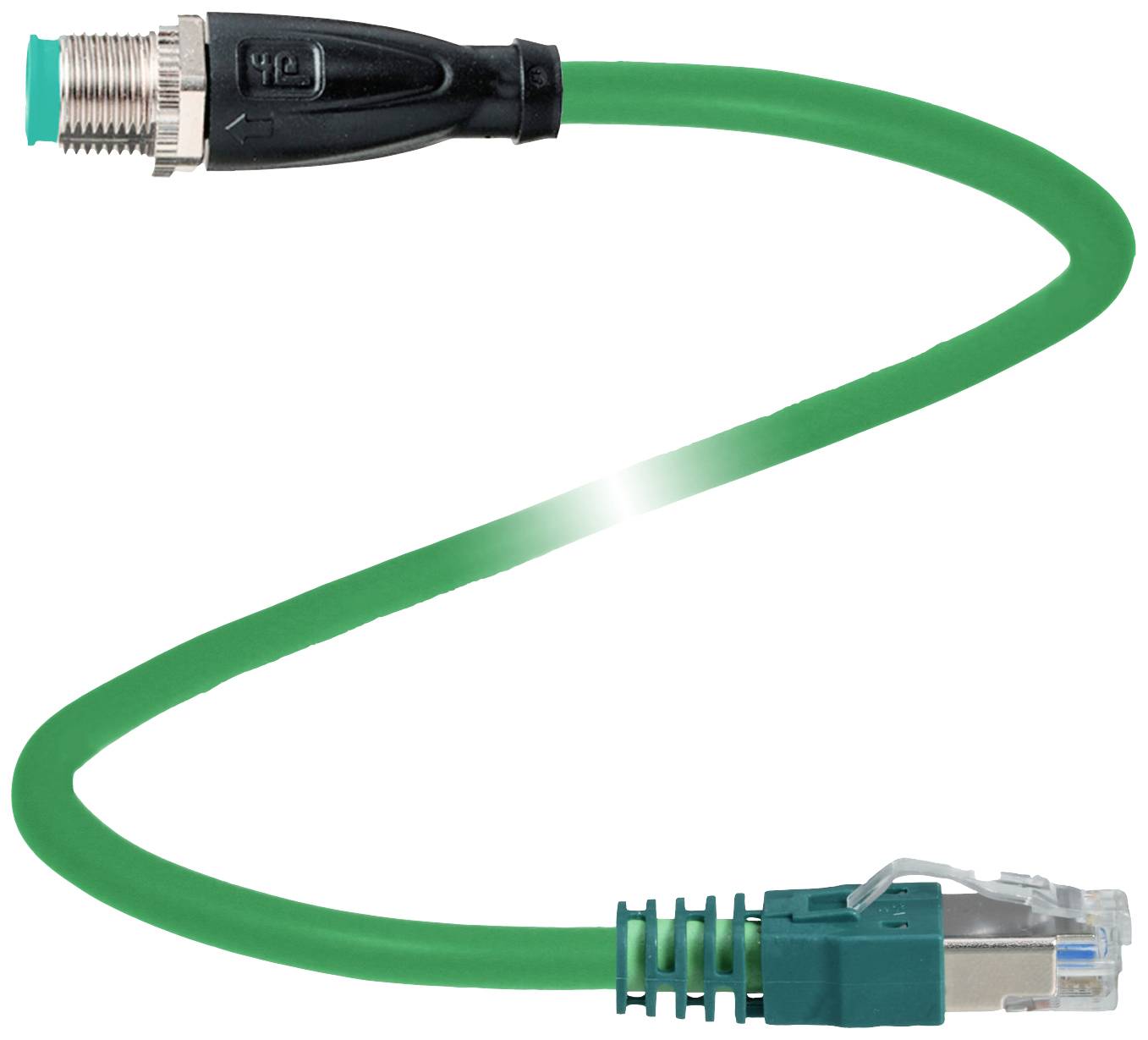

Groen Ethernet-kabel met aan de ene kant een M12-stekker en aan de andere kant een RJ45-stekker, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Soortnaam

Sensor/actuator connector, geassembleerd

Aansluiting A

M12-stekker, recht

Aansluiting B

RJ45 stekker

Aantal polen

Kabellengte

10 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 19 nov.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 82,64 / Stuk)

€ 82,64

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type: V1SD-G-GN10M-PUR-E1S-V45-G

Soortnaam: Sensor/actuator connector, geassembleerd

Aansluiting A: M12-stekker, recht

Aansluiting B: RJ45 stekker

Aantal polen: 4
8

Kabellengte: 10 m

Mantelmateriaal: PUR

Nominale spanning: 60 V/DC

Codering: D

: IP68
IP69
IP20

Soort sluiting: Schroef

Fabrikantnr.: 70130006

Inhoud: 1 stuk(s)

Kabel-Ø: 6 mm

Draadloos oplaadbaar: Nee

Kabel-Ø: 0,34 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2629537 Pepperl+Fuchs 70130006 Sensor/actuator connector, geassembleerd Aantal polen (sensoren): 4, 8 10 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2629537 Pepperl+Fuchs 70130006 Sensor/actuator connector, geassembleerd Aantal polen (sensoren): 4, 8 10 m 1 stuk(s)

Omschrijving

Buskabel Ethernet M12-stekker recht D-gecodeerd op RJ45; Ethernet-gecodeerd, 4-polig, PUR-kabel groen, Cat5e; Afgeschermd, UL-goedgekeurd, geschikt voor sleepkettingen; lengte: 10 m.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
connector 1
Aansluiting: Stekker
Model: M12
Uitvoering: Recht
Vergrendeling: Schroefverbinding
Aantal Polen: 4
Codering: D-gecodeerd
connector 2
Aansluiting: Stekker
Model: RJ45
Uitvoering: Recht
Vergrendeling: Vergrendeling
Aantal Polen: 8
Codering: Ethernet/IP/PROFINETelektrische gegevens
bedrijfsspanning: Max. 48 V AC/60 V DCconform
beschermingsklasse: En 60529
stekkerverbinding: Connector M12 x 1: IEC 61076-2-101 | connector RJ45: IEC 60603-7
componentcategorie: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
ontvlambaarheid: IEC 60332-1-2 / UL 2556omgevingscondities
omgevingstemperatuur
Connector 1: -40... 90 °C (-40... 194 °F)
Kabel, vast gelegd: -30... 70 °C (-22... 158 °F)
Kabel, beweegbaar: -20... +70 °C (-4 tot 158 °F)mechanische gegevens
connector 1
Aanhaalmoment: 0,6 Nm
Losvergrendeling: Aanwezig
Gereedschapsmontage: Langsranden en zeskantmoer SW = 14 mm
Steekcycli: Min. 100
Afscherming: Afscherming aan schroefverbinding aangebracht
Beschermingsklasse IP68 / IP69
connector 2
Losvergrendeling: Aanwezig
Steekcycli: Min. 100
Afscherming: Afscherming aan connector aangebracht
Beschermingsklasse IP20
kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
Manteldiameter: 6 mm
Buigradius: > 10 x leidingdiameter, beweegt | > 8 x leidingdiameter, vast gelegd
Mantaalhechtende stoel: Max. 60 N / 100 mm
Mantelkleur: Groen (vergelijkbaar met RAL 6018)
Aantal aders: 4
Aderdiameter: 0,34 mm2 / 22 AWG
Aderkleur: Ader 1-1: Geel | ader 2-3: Wit | ader 3-2: oranje | ader 4-6: Blauw
Aderopbouw: 7 x 0,254 mm Ø | per paar vershaast naar de stervierer
Afscherming: Aluminium gelamineerde polyesterfolie | gevlochten Cu, vertind
Lengte: 10 m
geschikt voor sleepketting
Sleepkettingcycli: Max. 1000000
Verplaatsingssnelheid: Max. 3 m/s.
Verplaatsing: Max. 5 m.
Versnelling: Max. 2 m/s2materiaal
LABS-vrijheid: Ja
halogeenvrijheid: Ja
connector 1
Schroefverbinding: Spuitgietzink, vernikkeld
Handgreep: TPU, zwart
Contactoppervlak: AU
Ontvlambaarheid: V-2
connector 2
Handgreep: PA, groen
Ontvlambaarheid: V-0
-kabel
Mantel: PUR op polyetherbasis
Aderisolatie: PP
Ontvlambaarheid: FT2
