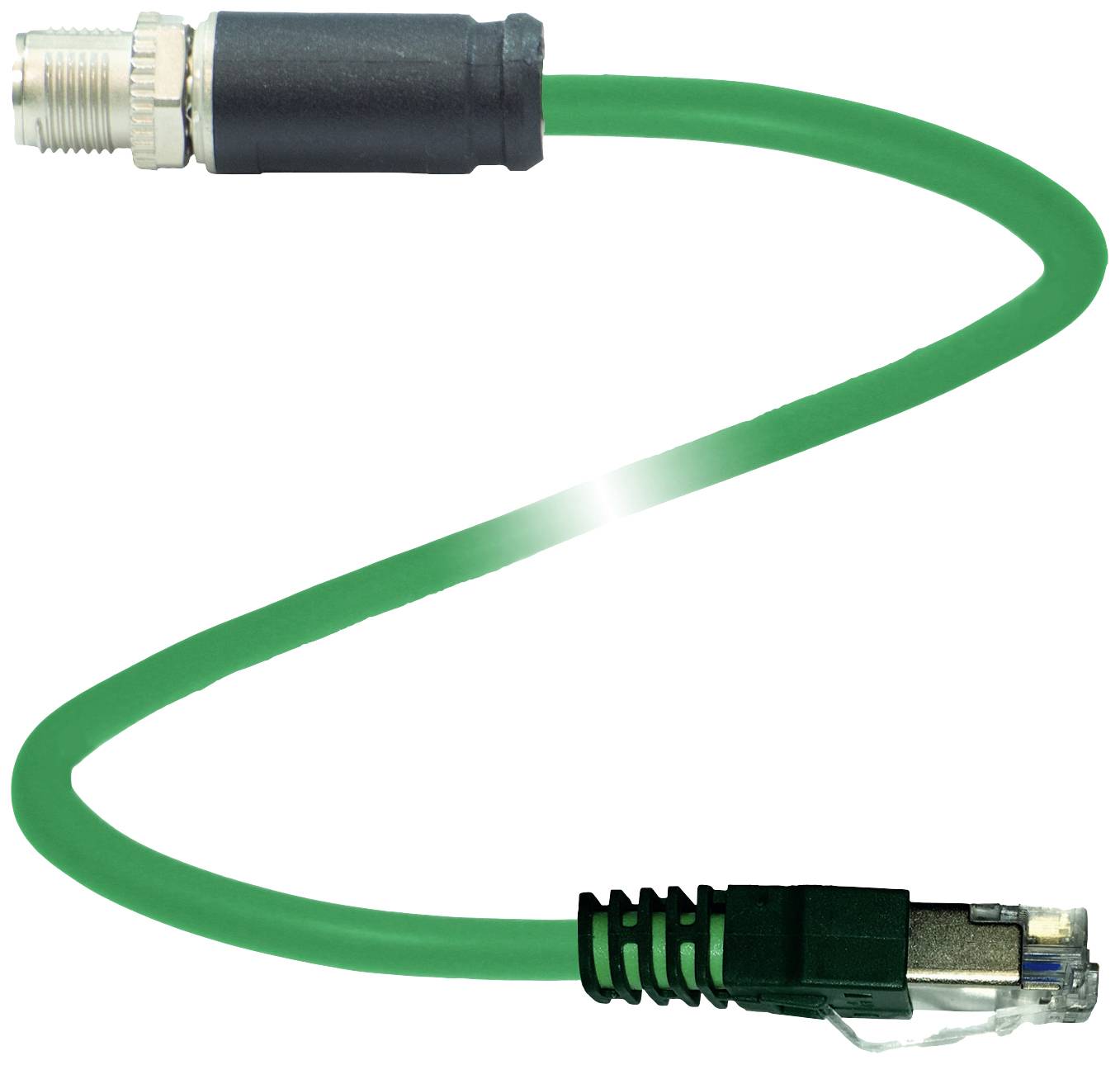

Afbeelding vergelijkbaar
Pepperl+Fuchs 70134696 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8, 8 2 m 1 stuk(s)
Soortnaam
Sensor/actuator connector, geassembleerd
Stekkernorm
Sensorik connector
Aansluiting A
M12-stekker, recht
Aansluiting B
RJ45 stekker
Aantal polen
8
8
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 61,15
3
3% = € 5,10
€ 59,45
5
4% = € 11,85
€ 58,78
10
5% = € 28,30
€ 58,32
25
5% = € 83,25
€ 57,82
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 61,15 / Stuk)
€ 61,15
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V19SX-G-GN2M-PUR-E2S-V45-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Stekkernorm
Sensorik connector
- Aansluiting A
M12-stekker, recht
- Aansluiting B
RJ45 stekker
- Aantal polen
8
8
- Kabellengte
2 m
- Mantelmateriaal
PUR
- Nominale spanning
60 V/DC
- Nominale stroom
0.5 A
- Nominale stroom (afgerond)
500 mA
- Aansluitdoorsnede (max.)
0.14 mm²
- Buiten-Ø
6.2 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.14 mm²
- Aansluiting
M12-stekker
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
X
- Contactmateriaal
Ni/Au
- Contactoppervlakte
Ni/Au
- Max. dwarsdoorsnede
0.14 mm²
IP67
IP20
- Bijzonderheden
X gecodeerd
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
- Soort sluiting
Schroef
- Fabrikantnr.
70134696
- Inhoud
1 stuk(s)
- Kabel-Ø
6.2 mm
- Kabeldiameter tot
6.2 mm
- Kabel-Ø
6.2 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,14 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2630851 Pepperl+Fuchs 70134696 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8, 8 2 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630851 Pepperl+Fuchs 70134696 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8, 8 2 m 1 stuk(s)
Omschrijving
Buskabel Ethernet M12-stekker recht X-gecodeerd op; RJ45-stekker recht Ethernet-gecodeerd, 8-polig, PUR-kabel; groen, Cat6A, met paraaf afgeschermd en totale afscherming; lengte: 2 m.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 8
- Codering: X-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: RJ45
- Uitvoering: Recht
- Vergrendeling: Vergrendeling
- Aantal Polen: 8
- Codering: Ethernet/IP
- UL File Number: E520112elektrische gegevens
- bedrijfsspanning: Max. 50 V AC/60 V DC
- bedrijfsstroom: Max. 0,5 Aconformiteit
- beschermingsklasse: En 60529
- Veldbusstandaard: IEEE 802.3an 10GBASE-T
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-109 | connector RJ45: IEC 60603-7
- componentcategorie: CAT6A (IEC 11801, en 50173)
- ontvlambaarheid: IEC 60332-1-2, UL 1581omgevingscondities
- omgevingstemperatuur
- Kabel, vast gelegd: -40... 85 °C (-40... 185 °F)
- Kabel, beweegbaar: -10... 60 °C (14 tot 140 °F)
- verontreinigingsgraad: 3mechanische gegevens
- connector 1
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden, zeskantmoer SW = 13 mm
- Steekcycli: Min. 100
- Afscherming: Afscherming aan schroefverbinding aangebracht
- Beschermingsklasse IP67
- connector 2
- Losvergrendeling: Aanwezig
- Steekcycli: Min. 750
- Afscherming: Afscherming aan connector aangebracht
- Beschermingsklasse IP20
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 6,2 mm
- Buigradius: Max. 50 mm verplaatst | max. 25 mm vast gelegd
- Mantelkleur: Groen (vergelijkbaar met RAL 6018)
- Aantal aders: 8
- Aderdiameter: 0,14 mm2
- Aderkleur: Ader 1: Wit/oranje | ader 2: oranje | ader 3: Wit/groen | ader 4: Groen | ader 5: Wit/bruin | ader 6: Bruin | ader 7: Wit/blauw | ader 8: Blauw
- Aderopbouw: 7 x 0,404 mm Ø per paar, parenscherm
- Afscherming: Cu-vlechtwerk, vertind | parenscherm: Aluminium gelamineerde polyesterfolie
- Lengte: 2 m.
- Korte kabelmarkering: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)materiaal
- halogeenvrijheid: Ja
- connector 1
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: NI/AU
- Ontvlambaarheid: V-2
- connector 2
- Handgreep: PC
- Contactoppervlak: NI/AU
- Ontvlambaarheid: V-0
- -kabel
- Mantel: PUR
- Aderisolatie: PE
- UV-bestendigheid: Ja
- Oliebestendigheid: Ja
- Ontvlambaarheid: FT1
