Name: Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 322705 Oneway-lichtsluis Lichtschakelend, Donkerschakelend, Omschakelen (licht-AA
Brand: Pepperl+Fuchs
SKU: 2628885
Availability: BackOrder

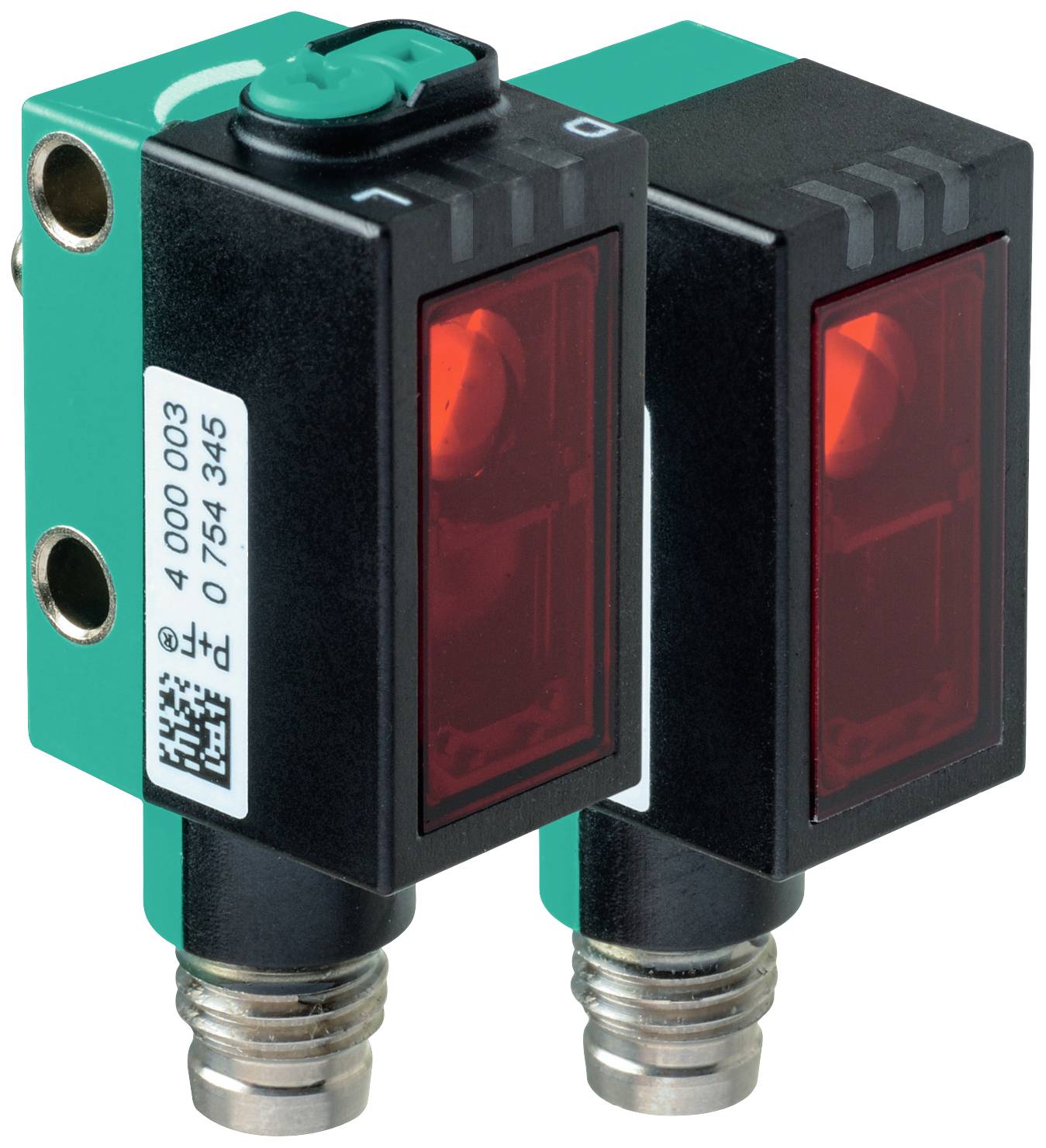

Twee compacte, rechthoekige optoelektronische sensoren met een groen behuizing en een rood lichtvenster, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Soortnaam

Oneway-lichtsluis

Functie

Lichtschakelend

Donkerschakelend

Omschakelen (licht-AAN/donker-AAN)

Max. voedingsspanning

30 V/DC

Aansluiting

M8, 4-polig

Type

OBE12M-R101-S2EP1-IO-V31

Datasheet (PDF)

Leverbaar vr. 13 nov.

Aantal

Stuk(s)

Totaal (€ 111,56 / Stuk)

€ 111,56

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Oneway-lichtsluis

Type: OBE12M-R101-S2EP1-IO-V31

Functie: Lichtschakelend
Donkerschakelend
Omschakelen (licht-AAN/donker-AAN)

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 0.5 ms

Uitgangen: NPN, NC
NPN, NO
PNP, NC
PNP, NO

Schakelfrequentie: 1000 Hz

Aansluiting: M8, 4-polig

Materiaal (behuizing): Polycarbonaat

Type zender: LED rood

: 15 m

Min. temperatuur: -40 °C

Max. temperatuur: 60 °C

Breedte: 13.9 mm

Hoogte: 41.4 mm

Diepte: 18.3 mm

Afm.: (b x h x d) 13.9 x 41.4 x 18.3 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628885 Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 322705 Oneway-lichtsluis Lichtschakelend, Donkerschakelend, Omschakelen (licht-AA

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628885 Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 322705 Oneway-lichtsluis Lichtschakelend, Donkerschakelend, Omschakelen (licht-AA

Omschrijving

Bedrijfsbereik: 0 - 12 m, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de opgening, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NC / lichtschakelend, PNP NO NO / donkerschakelend, IO-Link /Q - Pin2: NPN NO NO NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, aansluiting: Apparaatstekker M8 x 1, 4-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Afzonderlijke componenten
zender: OBE12M-R101-S-IO-V31
ontvanger: OBE12M-R101-2EP1-IO-V31algemene gegevens
bereik: 0... 12 m
grensbereik: 15 m
lichtzender: LED
-lichttype: Rood, wissellicht
LED-risicogroepenaanduiding: Vrije groep
lichtvlekdiameter: Ca. 65 mm op een afstand van 1 m
openingshoek: 3,7°
externe lichtgrens: En 60947-5-2: 30000 luxkarakteristieke gegevens functionele veiligheid
MTTFd: 462 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
bedieningselementen: Ontvanger: Licht-/donker-omschakelaar
bedieningselementen: Ontvanger: Gevoeligheidsregelaar
parametrisering: IO-Link communicatie: LED groen kort uitschakelend (1 Hz)elektrische gegevens
bedrijfsspanning: 10... 30 V DC
-golfvermogen: Max. 10%
nullaststroom: Zender: ≤ 14 mA | ontvanger: ≤ 13 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Zender: | procesdata-uitgang: 2 bit | ontvanger: | procesdata-ingang: 2 bit | procesdata-uitgang: 2 bit
SIO-modus ondersteuning: Ja
apparaat ID: Zender: 0x110401 (1115137) | ontvanger: 0x11030A (1114890)
compatibel Masterport-type: Aingang
testingang: Uitschakeling zender bij +uBuitgang
schakelwijze: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NC / lichtschakelend, PNP NO NO / donkerschakelend, IO-Link | /Q - Pin2: NPN NO NO NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend
signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1000 Hz
reactietijd: 0,5 msnormconformiteit en conformiteit van het beleid
EMC-richtlijn 2004/108/EG: En 60947-5-2:2007+A1:2012
normconformiteit
PRODUCTNORM: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
Normen: UL 60947-5-2: 2014 | IEC 61131-9:2013 | en 62471:2008 | en 61131-9:2013goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 13,9 mm
hoogte behuizing: 41,4 mm
diepte behuizing: 18,3 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Apparaatstekker M8 x 1, 4-polig
materiaal
Behuizing: PC (polycarbonaat)
Lichtuitgang: PMMA
massa: Zender: Ca. 10 g ontvanger: Ca. 10 g
