Name: Pepperl+Fuchs Sensor Inductief IA6-12GM50-IU-Y70109008 70109008 M12 Quasi vlak Analoog
Brand: Pepperl+Fuchs
SKU: 2628122
Availability: BackOrder

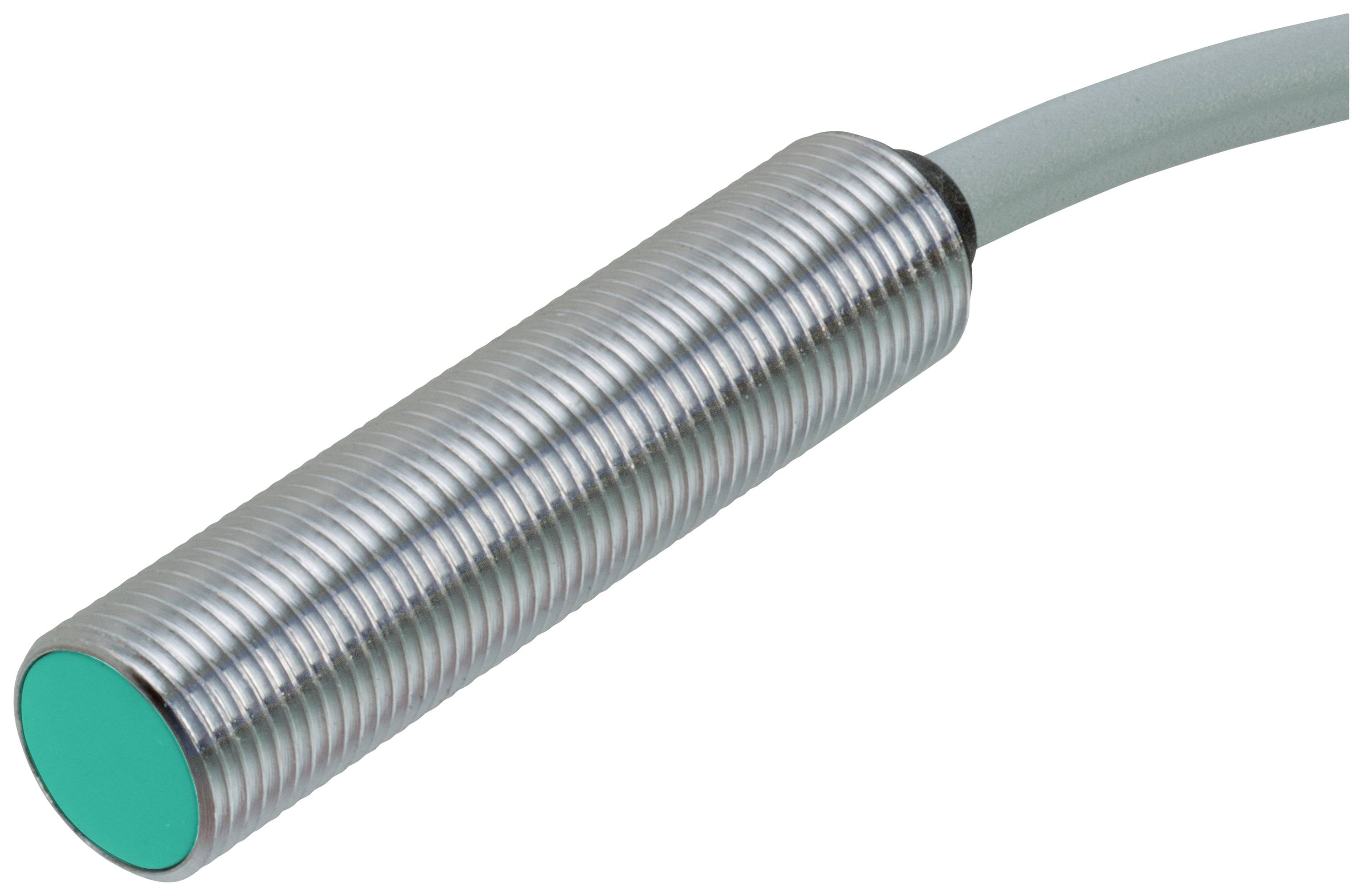

Een cilindrische, geribbelde metalen cilinder met een groen, plat eindstuk en een kabel, vermoedelijk een sensor.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V

Contactsoort

Analoog

Schakelafstand (max.)

6 mm

Uitgangen

Analoog

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 24 nov.

Aantal

Stuk(s)

Totaal (€ 365,00 / Stuk)

€ 365,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: IA6-12GM50-IU-Y70109008

Min. voedingsspanning: 10 V

Max. voedingsspanning: 30 V

Voedingsspanning: 10 - 30 V

: Analoog

Schakelafstand (max.): 6 mm

Uitgangen: Analoog

Materiaal (behuizing): Messing

Uitvoering: Inductief

Materiaaleigenschap: Verchroomd

Type inbouw: Quasi vlak

Grootte: M12

Aansluiting: Kabel

Kabellengte: 2 m

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP67

Inhoud: 1 stuk(s)

Nominale spanning: 12 V
24 V

Draadloos oplaadbaar: Nee

Schakelfrequentie: 1000 Hz

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2628122 Pepperl+Fuchs Sensor Inductief IA6-12GM50-IU-Y70109008 70109008 M12 Quasi vlak Analoog

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628122 Pepperl+Fuchs Sensor Inductief IA6-12GM50-IU-Y70109008 70109008 M12 Quasi vlak Analoog

Omschrijving

Inbouw: Vrijwel vlak, uitgangstype: Analoge stroomuitgang of analoge spanningsuitgang, bedrijfsspanning: 15... 30 V, rimpel 20% UB

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
uitgangstype: Analoge stroomuitgang of analoge spanningsuitgang
inbouw: Vrijwel vlak
uitgangspolariteit: DC
-bedieningselement: Bouwstaal, bijv. 1.0037, S235JR (voorheen St37-2) | 18 mm x 18 mm x 1 mm
reductiefactor Ral: 0,33
reductiefactor RCu: 0,28
reductiefactor RV2A (1.4301) : 0,8
reductiefactor RMS: 0,43
meetbereik: 0... 6 mm
uitgangswijze: 4-draadskenmerkgegevens
inbouwomstandigheden
A: 2 mm
B: 12 mm
C: 18 mm
F: 14 mm
bedrijfsspanning: 10... 30 V, rimpel 20% uB
grensfrequentie (3dB): 1000 Hz
ompoolbeveiliging: Ja
kortsluitbeveiliging: Ja
herhalingsnauwkeurigheid: ± 0,32 mm
resolutie: 0... 1 μm
nullaststroom: ≤ 10 mAkarakteristieke gegevens functionele veiligheid
MTTFd: 551 a
diagnostische dekkingsgraad (DC): 0%analoge uitgang
uitgangstype: 0... 5 V / 1... 5 mA
lastweerstand: Stroomuitgang A2: 1 kΩ (uB=10V) / 5 kΩ (uB=30V)
laststroom: Spanningsuitgang A1: ≤ 10 mA
hersteltijd: 20 ms
gelijktolerantie nulpunt: ≤ ± 10% van de eindwaarde
temperatuurafwijking: ± 5% (0... 70 °C) | ± 10 % (-25... 0 °C)
Restrimpel: 20%norm- en richtlijn-conformiteit
normconformiteit
Normen: En 60947-5-2:2007 | IEC 60947-5-2:2007 | en 60947-5-7:2003 | IEC 60947-5-7:2003goedkeuringen en certificaten
CCC-goedkeuring: Producten waarvan de maximale bedrijfsspanning ≤ 36 V is, zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
Omgevingsomstandigheden
omgevingstemperatuur: -25... +70 °C (-13 tot 158 °F)mechanische gegevens
aansluitmethode: Kabel PUR 2 m
materiaal behuizing: Messing, verchroomd
kopvlak: PBT
beschermingsgraad: IP67
massa: 27 g
