Name: Pepperl+Fuchs Sensor Inductief NBN8-12GM50-E1-M1 293454-0039 M12 Niet vlak NPN
Brand: Pepperl+Fuchs
SKU: 2627918
Availability: BackOrder

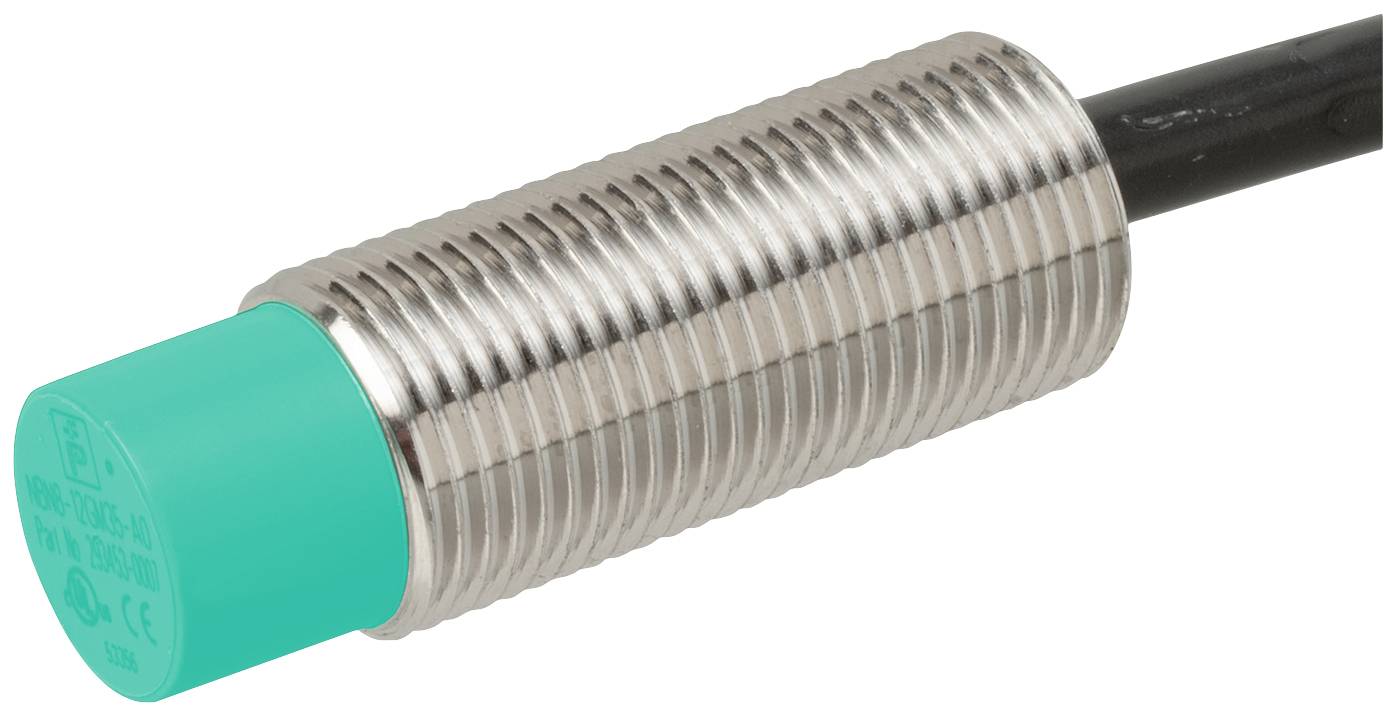

Een cilindrische nabijheidssensor met metalen behuizing en groene kop, vaak gebruikt voor objectherkenning in geautomatiseerde systemen.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V

Contactsoort

1x NC

Schakelafstand (max.)

8 mm

Uitgangen

NPN

Datasheet (PDF)

Leverbaar di. 8 dec.

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 79,33

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: NBN8-12GM50-E1-M1

Min. voedingsspanning: 7 V

Max. voedingsspanning: 30 V

Voedingsspanning: 7 - 30 V

: 1x NC

Schakelafstand (max.): 8 mm

Uitgangen: NPN

Materiaal (behuizing): Messing

Uitvoering: Inductief

Materiaaleigenschap: Vernikkeld

Type inbouw: Niet vlak

Grootte: M12

Aansluiting: Kabel

Kabellengte: 2 m

Kenmerken: LED-weergave

Min. temperatuur: -40 °C

Max. temperatuur: 85 °C

: IP68
IP69K

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 1200 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2627918 Pepperl+Fuchs Sensor Inductief NBN8-12GM50-E1-M1 293454-0039 M12 Niet vlak NPN

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2627918 Pepperl+Fuchs Sensor Inductief NBN8-12GM50-E1-M1 293454-0039 M12 Niet vlak NPN

Omschrijving

Schakelafstand: 8 mm, inbouw: Niet vlak, schakelfunctie: NC (NC), uitgangstype: NPN, bedrijfsspanning: 7... 30 V, bedrijfsstroom: 0... 200 mA

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: NC (NC)
uitgangstype: NPN
schakelafstand: 8 mm
inbouw: Niet vlak
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 6,48 mm
bedieningselement: Bouwstaal, bijv. 1.0037, S235JR (voorheen St37-2) | 24 mm x 24 mm x 1 mm
reductiefactor Ral: 0,5
reductiefactor RCu: 0,45
reductiefactor RV2A (1.4301) : 0,7
reductiefactor RMS: 0,5
uitgangstype: 3-draadskenmerkgegevens
bedrijfsspanning: 7... 30 V
schakelfrequentie: 0... 1200 Hz
hysterese: type. 5%
ompoolbeveiliging: Ompoolbeveiliging
tegen kortsluiting: Tactserend
spanningsval: ≤ 2 V
bedrijfsstroom: 0... 200 mA
reststroom: 0... 0,5 mA type. 4 μA bij 25 °C
nullaststroom: ≤ 10 mA
stand-by-verlaag: ≤ 100 ms
schakelstatusindicatie: LED, geelkarakteristieke gegevens functionele veiligheid
MTTFd: 1484 a
gebruiksduur (TM): 20 a
diagnostische dekkingsgraad (DC): 0%
normconformiteit en conformiteit van de richtlijnen
Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2
AMD 1:2012 | en 12895: 2015goedkeuringen en certificatenUL-goedkeuring: CULus listed, General Purpose, Class 2 Power Source
CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet onderworpen aan toestemmingsvoorschriften en daarom niet voorzien van een CCC-markering.
E1-goedkeuring: 10R-04omgevingscondities
omgevingstemperatuur: -40... 85 °C (-40... 185 °F)
opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
aansluitmethode: Kabel PUR, 2 m
aderdoorsnede: 0,34 mm2
materiaal behuizing: Messing, vernikkeld
kopvlak: PBT
beschermingsgraad: IP68 / IP69K
massa: 70 galgemene informatie
leveringsomvang: Levering met 2 moeren met blokkeervertanding
