Name: Pepperl+Fuchs Sensor Inductief NMB10-18GH50-E2 288267 M18 Vlak PNP
Brand: Pepperl+Fuchs
SKU: 2628418
Availability: BackOrder

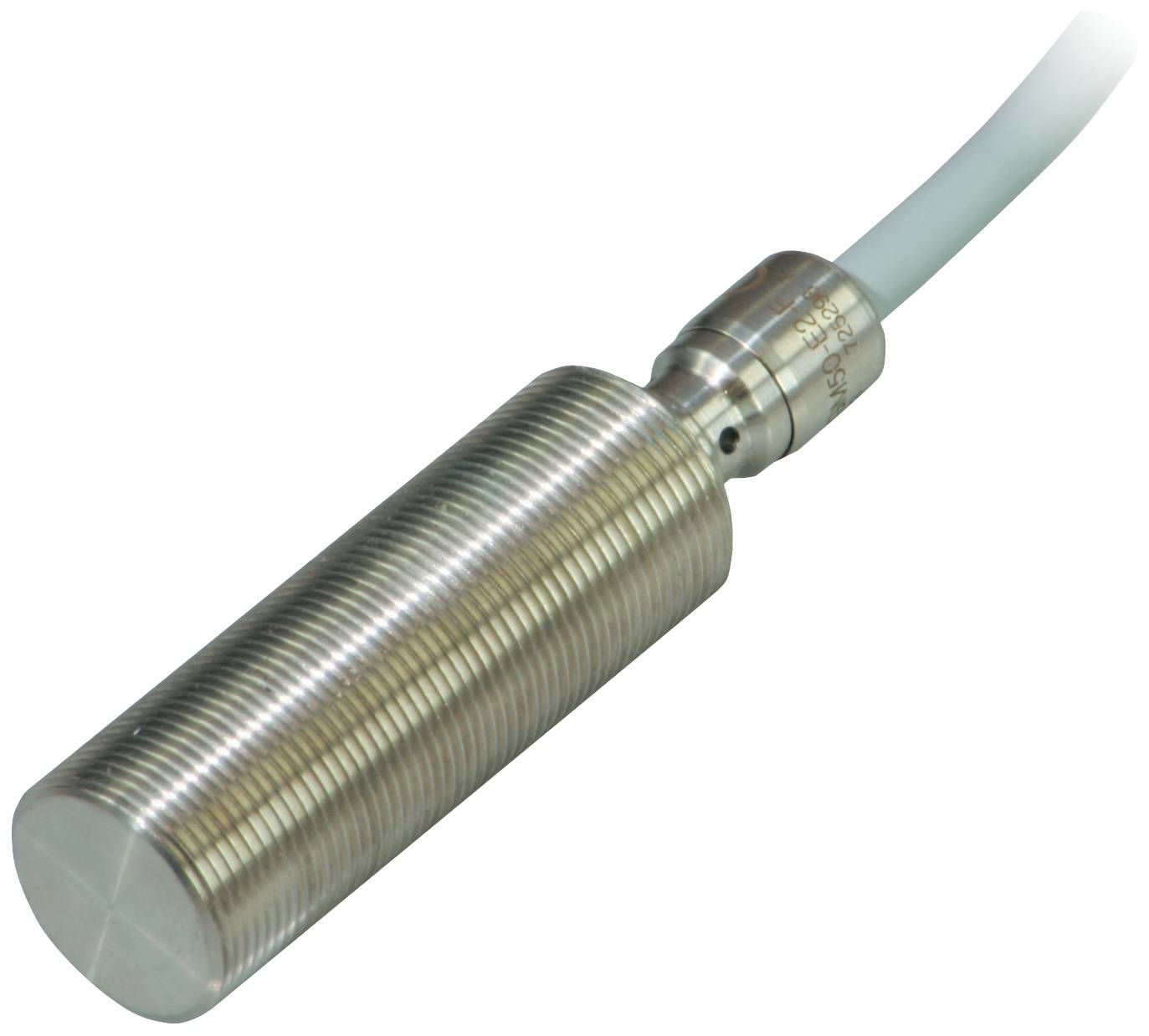

Cilindrische benaderingsensor van metaal met geribbelde behuizing en kabelaansluiting, gebruikt voor objectdetectie.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V

Contactsoort

1x NO

Schakelafstand (max.)

10 mm

Uitgangen

PNP

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 9 dec.

Aantal

Stuk(s)

Totaal (€ 269,00 / Stuk)

€ 269,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: NMB10-18GH50-E2

Min. voedingsspanning: 10 V

Max. voedingsspanning: 30 V

Voedingsspanning: 10 - 30 V

: 1x NO

Schakelafstand (max.): 10 mm

Uitgangen: PNP

Materiaal (behuizing): RVS V4A

Uitvoering: Inductief

Materiaaleigenschap: Roestvast

Type inbouw: Vlak

Grootte: M18

Aansluiting: Kabel

Kabellengte: 2 m

Kenmerken: LED-weergave

Min. temperatuur: -25 °C

Max. temperatuur: 85 °C

: IP68
IP69K

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 300 Hz

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2628418 Pepperl+Fuchs Sensor Inductief NMB10-18GH50-E2 288267 M18 Vlak PNP

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628418 Pepperl+Fuchs Sensor Inductief NMB10-18GH50-E2 288267 M18 Vlak PNP

Omschrijving

Schakelafstand: 10 mm, inbouw: Vlak in ST37 / 1.0037, schakelfunctie: NO (NO), uitgangstype: PNP, bedrijfsspanning: 10... 30 V, bedrijfsstroom: 0... 200 mA

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: NO (NO)
uitgangstype: PNP
schakelafstand: 10 mm
inbouw: Vlak in ST37 / 1.0037
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 8,1 mm
reductiefactor Ral: 0,4
reductiefactor RCu: 0,25
reductiefactor RV2A (1.4301) : 0,5 (0,9 bij materiaaldikte 2 mm)
reductiefactor RSt37: 1
uitgangstype: 3-draadskendgegevens
inbouwomstandigheden
A: 0 mm
B: 16 mm
C: 30 mm
F: 60 mm
bedrijfsspanning: 10... 30 V
schakelfrequentie: 0... 300 Hz
hysterese: 3... 15 type. 5%
ompoolbeveiliging: Ja
kortsluitbeveiliging: Ja
spanningsval: ≤ 2 V
bedrijfsstroom: 0... 200 mA
reststroom: ≤ 0,1 mA
nullaststroom: ≤ 10 mA
stand-by-verlaag: ≤ 40 ms
schakelstatusindicatie: LED, geelgrensgegevens
werkdruk statisch: 60 bar (870,2 psi) max.karakteristieke gegevens functionele veiligheid
MTTFd: 655 a
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%
normconformiteit en conformiteit van het beleid
Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2
AMD 1:2012goedkeuringen en certificatenUL-goedkeuring: CULus listed, General Purpose CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet aan een CCC-markering onderworpen.
Omgevingsomstandigheden
omgevingstemperatuur: -25... 85 °C (-13 tot 185 °F)mechanische gegevens
aansluitmethode: Kabel TPE-S, 2 m 3 x 0,34 mm2
behuizingsmateriaal: Roestvrij staal 1.4435 / AISI 316L (V4A)
kopvlak: Roestvrij staal 1.4435 / AISI 316L (V4A)
beschermingsgraad: IP68 / IP69K
massa: 112 galgemene informatie
inbouwmaten: X: 18 mm | y: ≥ 4 mm
