Name: Pepperl+Fuchs Sensor Inductief NRB20-L3-A2-C-V1 306534-0101 Vlak PNP
Brand: Pepperl+Fuchs
SKU: 2628469
Availability: BackOrder

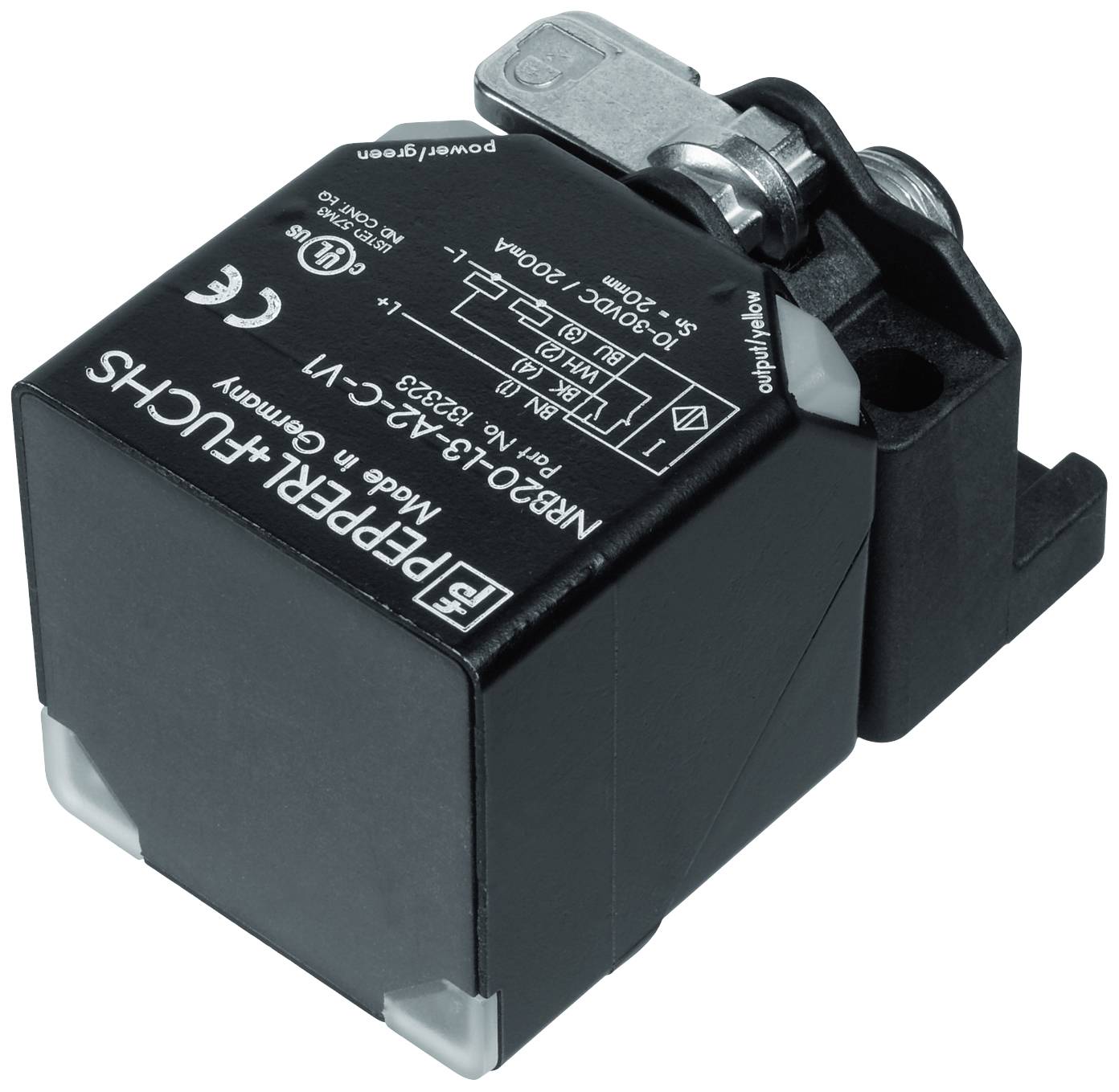

Een rechthoekige benaderingsschakelaar van het merk Pepperl+Fuchs, model NBB20-L2-A2-V1, met een zwarte behuizing en metalen aansluiting.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V/DC

Contactsoort

Antivalent

Schakelafstand (max.)

20 mm

Uitgangen

PNP

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 16 dec.

Aantal

Stuk(s)

Totaal (€ 119,99 / Stuk)

€ 119,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: NRB20-L3-A2-C-V1

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

: Antivalent

Schakelafstand (max.): 20 mm

Uitgangen: PNP

Materiaal (behuizing): GD-ZnAl4Cu1

Uitvoering: Inductief

Type inbouw: Vlak

Aansluiting: Stekker M12, 4-polig

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP67

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 440 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628469 Pepperl+Fuchs Sensor Inductief NRB20-L3-A2-C-V1 306534-0101 Vlak PNP

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628469 Pepperl+Fuchs Sensor Inductief NRB20-L3-A2-C-V1 306534-0101 Vlak PNP

Omschrijving

Schakelafstand: 20 mm, inbouw: Vlak, schakelfunctie: Antivalent, uitgangstype: PNP, bedrijfsspanning: 10... 30 V DC, voedingsstroom: 0 - 200 mA

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: Antivalent
uitgangstype: PNP
schakelafstand: 20 mm
inbouw: Vlak
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 16,2 mm
Realschakelafstand: 18... 22 mm type. 20 mm
reductiefactor Ral: 1
reductiefactor RCu: 1
reductiefactor RV2A (1.4301) : 1
reductiefactor RSt37: 1
uitgangstype: 4-draadskenmerkgegevens
bedrijfsspanning: 10... 30 V DC
schakelfrequentie: 0... 440 Hz
hysterese: 3... 15%
ompoolbeveiliging: Ompoolbeveiliging
tegen kortsluiting: Tactserend
spanningsval: ≤ 2,5 V
bedrijfsstroom: 0... 200 mA
reststroom: 0... 0,5 mA type. 0,01 mA
nullaststroom: ≤ 25 mA
stand-by-verlaag: 15 ms
magnetisch gelijkveld: 200 MT
magnetisch wisselveld: 200 MT
bedrijfsspanningsindicatie: LED, groen
schakelstatusindicatie: LED, geelkenmerkgegevens functionele veiligheid
MTTFd: 1123 a
gebruiksduur (TM): 20 a
diagnostische dekkingsgraad (DC): 0%
normconformiteit en conformiteit van het beleid
Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
beschermingsklasse: II.
Nominale isolatiespanning: 60 V.
Nominale stootspanningsbestendigheid: 800 V
UL-goedkeuring: CULus listed, General Purpose
CCC-goedkeuring: Producten waarvan de max. bedrijfsspanning ≤ 36 V is, zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
Omgevingsomstandigheden
omgevingstemperatuur: -25... +70 °C (-13 tot 158 °F)
opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
aansluitmethode: Apparaatstekker M12 x 1, 4-polig
behuizingsmateriaal: GD-ZnAl4Cu1, gecoat | bevestigingsflens PA6-GF35
kopvlak: PA 6 Grivory GVN-35H
beschermingsgraad: IP67
massa: 180 g
