Name: Pepperl+Fuchs Sensor Inductief NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 Niet vlak PNP
Brand: Pepperl+Fuchs
SKU: 2628369
Availability: BackOrder

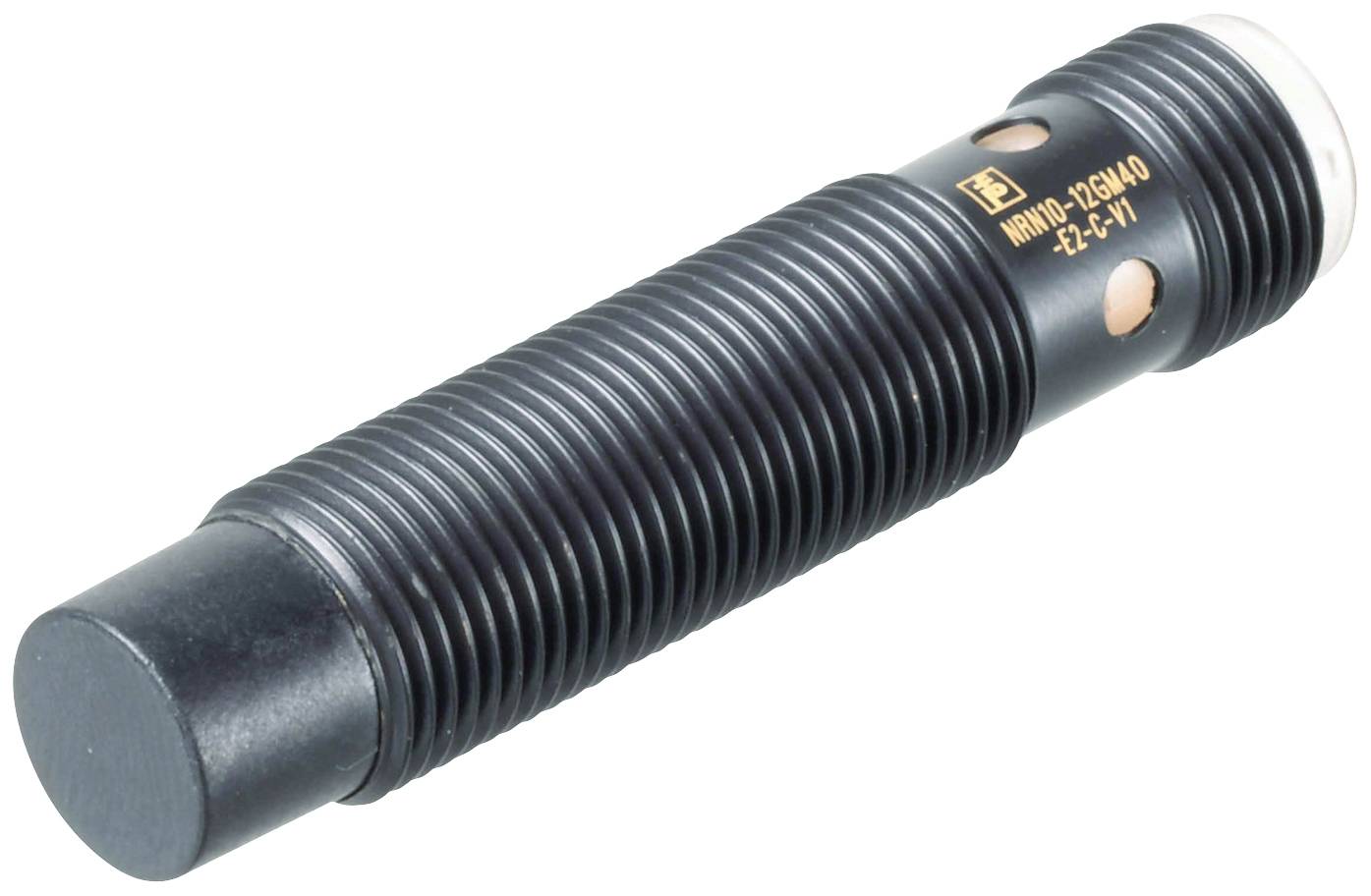

Een zwarte, cilindrische schokdemper met een gegroefd oppervlak en gouden opdruk, liggend in een diagonale positie.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V/DC

Contactsoort

1x NC

1x NO

Schakelafstand (max.)

10 mm

Uitgangen

PNP

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 16 dec.

Aantal

Stuk(s)

Totaal (€ 159,99 / Stuk)

€ 159,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: NRN10-12GM40-E2-IO-C-V1

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

: 1x NC
1x NO

Schakelafstand (max.): 10 mm

Uitgangen: PNP

Materiaal (behuizing): Messing

Uitvoering: Inductief

Materiaaleigenschap: Teflon gecoat

Type inbouw: Niet vlak

Grootte: M12

Aansluiting: Stekker M12, 4-polig

Kenmerken: LED-weergave

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP67

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 1300 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628369 Pepperl+Fuchs Sensor Inductief NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 Niet vlak PNP

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628369 Pepperl+Fuchs Sensor Inductief NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 Niet vlak PNP

Omschrijving

Schakelafstand: 10 mm (fabrieksinstelling), inbouw: Niet vlak, schakelfunctie: NO/NC (NO/NC) programmeerbaar, uitgangstype: PNP, bedrijfsspanning: 10... 30 V DC, voedingsstroom: 0 - 200 mA

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: NO/NC (NO/NC) programmeerbaar
uitgangstype: PNP
schakelafstand: 10 mm (fabrieksinstelling)
nabije schakelafstand: 8 mm (activeerbaar door software)
inbouw: Niet vlak
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 8,1 mm
reductiefactor Ral: 1
reductiefactor RCu: 1
reductiefactor RV2A (1.4301) : 1
reductiefactor RSt37: 1
uitgangstype: 3-draadskenmerkgegevens
bedrijfsspanning: 10... 30 V DC
schakelfrequentie: 0... 1300 Hz (schakelpuntmodus) | 0... 80 Hz (raamwerking, schakelpuntwerking met stabiliteitsalarm)
hysterese: type. 3%
ompoolbeveiliging: Ompoolbeveiliging
tegen kortsluiting: Tactserend
spanningsval: ≤ 0,5 V
bedrijfsstroom: 0... 200 mA
reststroom: 0... 0,5 mA type. 60 μA bij 25 °C
nullaststroom: ≤ 15 mA
stand-by-verlaag: Max. 150 ms
magnetisch gelijkveld: 200 MT
magnetisch wisselveld: 200 MT
statusindicatie: Meergat-LED, geelkendgegevens functionele veiligheid
MTTFd: 362 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%interface
interface type: IO-Link ( via C/Q = pin 4)
IO-Link versie: 1.1
apparaat-ID: 0x201114 (2101524)
overdrachtssnelheid: COM2 (38,4 kbit/s)
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang (besturingszijde): 2 bit | procesgegevens uitgang (besturingszijde): Geen
„SIO mode”-ondersteuning: Ja
compatibel Masterport-type: Anormconformiteit en conformiteit van het beleid
Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
beschermingsklasse: II.
Nominale isolatiespanning: 60 V.
Nominale stootspanningsbestendigheid: 800 V
UL-goedkeuring: CULus listed, General Purpose | Class 2 Power Source
CCC-goedkeuring: Producten waarvan de max. bedrijfsspanning ≤ 36 V is, zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
Omgevingsomstandigheden
omgevingstemperatuur: -25... +70 °C (-13 tot 158 °F)
opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
aansluitmethode: Apparaatstekker M12 x 1, 4-polig
behuizingsmateriaal: Messing, PTFE-gecoat
kopvlak: PPS
beschermingsgraad: IP67
massa: 24 gfabrieksinstellingen
voorinstelling: Bedrijfsmodus = schakelpuntwerking met stabiliteitsalarm | schakelfunctie = NO-contact | schakelafstand = 10 mmalgemene informatie
wordt geleverd: Wordt geleverd met 2 moeren met blokkeervertanding
