Name: Pepperl+Fuchs Sensor Inductief NSB2-12GH50-2E2-PUR-S2D2 304276-000007 M12 Vlak PNP
Brand: Pepperl+Fuchs
SKU: 2627938
Availability: BackOrder

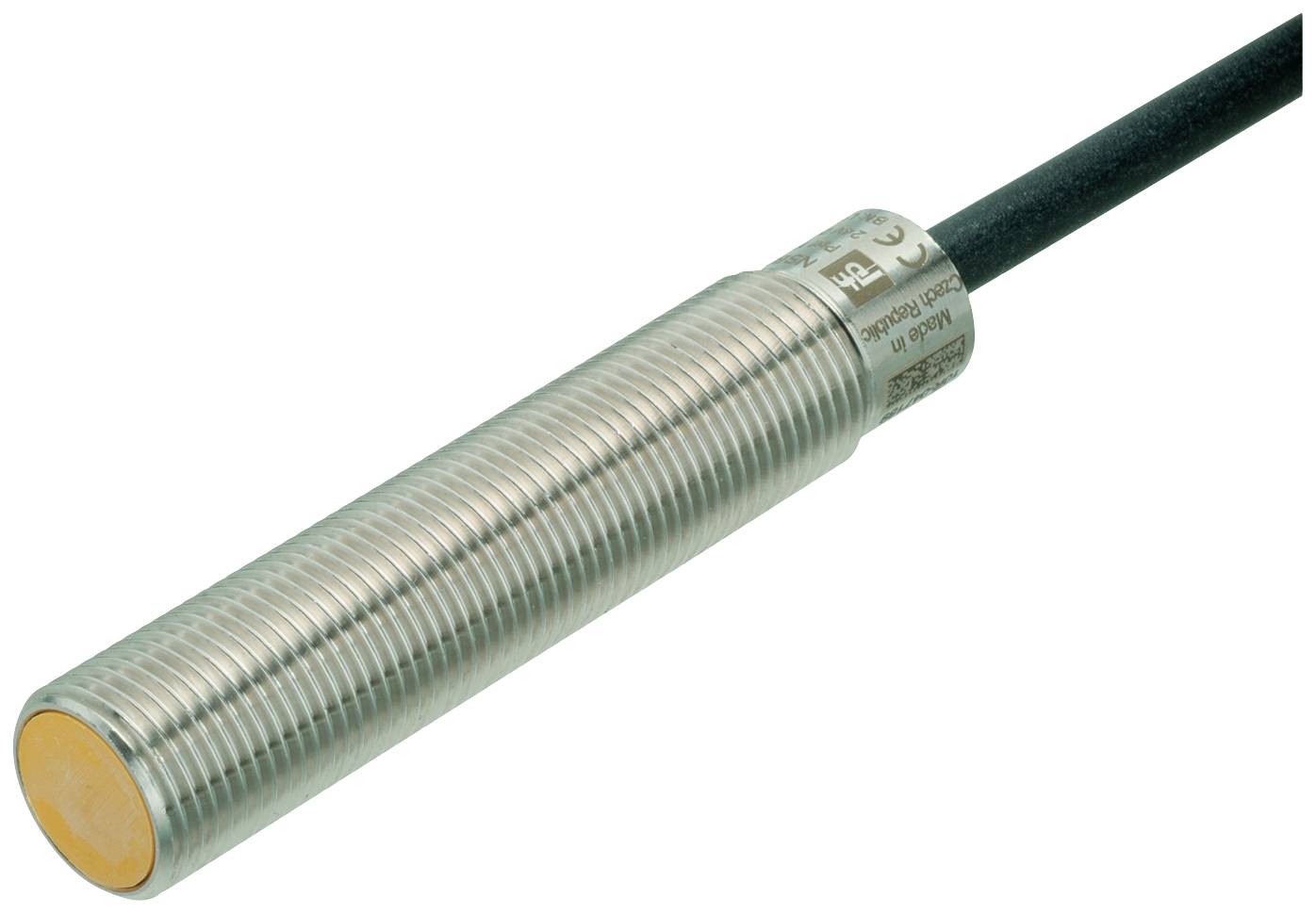

Een cilindrische, krachtige nabijheidssensor van metaal met kabelaansluiting, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V

Contactsoort

2x NO

Schakelafstand (max.)

2 mm

Uitgangen

PNP

Datasheet (PDF)

Leverbaar di. 1 dec.

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: NSB2-12GH50-2E2-PUR-S2D2

Min. voedingsspanning: 18 V

Max. voedingsspanning: 30 V

Voedingsspanning: 18 - 30 V

: 2x NO

Schakelafstand (max.): 2 mm

Uitgangen: PNP

Materiaal (behuizing): RVS V4A

Uitvoering: Inductief

Materiaaleigenschap: Roestvast

Type inbouw: Vlak

Grootte: M12

Aansluiting: Kabel

Kabellengte: 2 m

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP68
IP69

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 30 Hz

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2627938 Pepperl+Fuchs Sensor Inductief NSB2-12GH50-2E2-PUR-S2D2 304276-000007 M12 Vlak PNP

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2627938 Pepperl+Fuchs Sensor Inductief NSB2-12GH50-2E2-PUR-S2D2 304276-000007 M12 Vlak PNP

Omschrijving

Schakelafstand: 2 mm, inbouw: Vlak, schakelfunctie: 2 x NO-contact, uitgangstype: PNP, bedrijfsspanning: 18... 30 V, bedrijfsstroom: 1... 30 mA per uitgang

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: 2 x NO-contact
type uitgang: PNP
schakelafstand: 2 mm
inbouw: Vlak
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 1,62 mm
bedieningselement: Referentie-element conform en IEC 60947-5-2 (FE360 - ST37K) | 12 mm x 12 mm x 1 mm
reductiefactor Ral: 0,6
reductiefactor RCu: 0,45
reductiefactor RV2A (1.4301) : 0,9
reductiefactor RMS: 0,6
uitgangstype: 4-draadskenmerkgegevens
bedrijfsspanning: 18... 30 V
nominale bedrijfsspanning: 24 V
schakelfrequentie: 0... 30 Hz
hysterese: type. 5%
ompoolbeveiliging: Ompoolbeveiliging
tegen kortsluiting: Tacttief
overbelastingsbestendigheid: Ja
spanningsval: ≤ 3 V | bij IL (som van alle uitgangen) max. 50 mA
nominale isolatiespanning: 30 V
bedrijfsstroom: 1... 30 mA per uitgang
reststroom: 0... 0,5 mA
nullaststroom: ≤ 15 mA
stand-by-schakeltoestand: ≤ 300 ms schakeltoestand-indicator: LED, geel
foutindicatie: LED, roodkarakteristieke gegevens functionele veiligheid
-integriteitsniveau (SIL): SIL 2
Performance Level (PL): PL d
categorie: Cat. 2
MTTFd: > 7500 A
gebruiksduur (TM): 20 A
diagnosedekkingsgraad (DC): Min. 60%
beveiligde uitschakelafstand van een PDDB: 3 mmnormconformiteit en conformiteit van het beleid
Normen: En IEC 60947-5-2:2007 | en IEC 60947-5-3:2013 | en ISO 13849-1:2015 | en IEC 61508:2010 | en 62061:2005+AC:2010+A1:2013+A2:2015 | compatibel met en ISO 61131-2:2007 type 1, 2, 3goedkeuringen en certificaten
EAC-conformiteit: TR CU 0202011
UL-goedkeuring: CUs Luse, CCC Power, Class 2
, Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet onderworpen aan toestemmingsvoorschriften en daarom niet voorzien van een CCC-markering.
Omgevingsomstandigheden
omgevingstemperatuur: -25... +70 °C (-13 tot 158 °F)
opslagtemperatuur: -40... 85 °C (-40... 185 °F)
Inzethoogte: ≤ 2000 m via NNmechanische gegevens
aansluitmethode: Kabel PUR, 2 m
aderdoorsnede: 0,34 mm2
materiaal behuizing: Roestvrij staal 1.4404 / AISI 316L (V4A)
kopvlak: PBT
beschermingsgraad: IP68 / IP69
massa: 77 galgemene informatie
leveringsomvang: Wordt geleverd met 2 moeren
