Name: Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Actieve sensor/actorbox Multipoolverdeler 1 stuk(s) Piece
Brand: Pepperl+Fuchs
SKU: 2630685
Availability: BackOrder

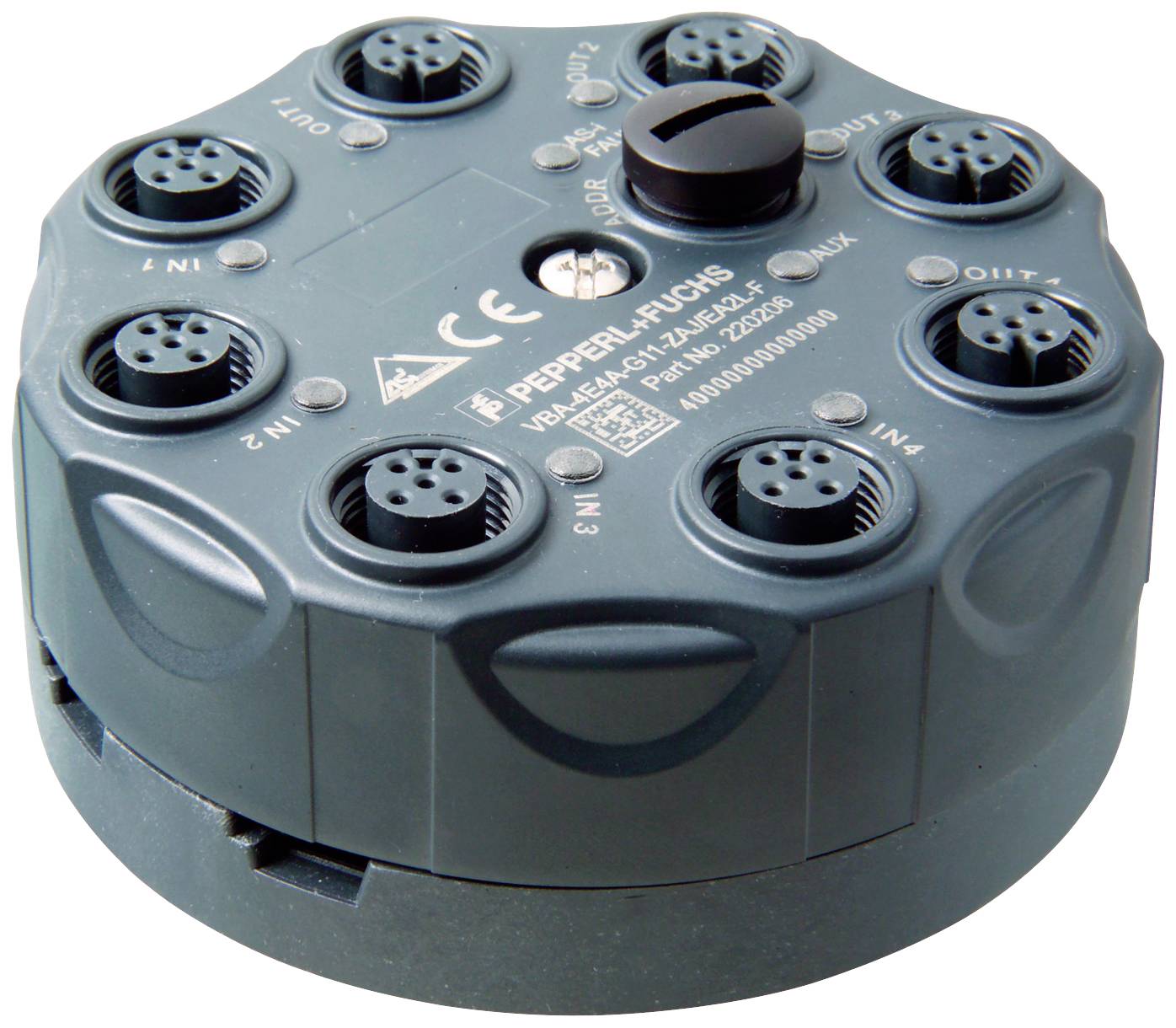

Een rond, donkergroen verdeeltoestel met meerdere aansluitingen, merknaam en CE-markering op de bovenkant.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Actieve sensor/actorbox

Type

VAA-4E4A-G11-ZAJ/EA2L-F

Statusweergave

Met LED

Signaaltype

PNP

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal

Stuk(s)

Totaal (€ 244,99 / Stuk)

€ 244,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

: Piece

Soortnaam: Actieve sensor/actorbox

Type: VAA-4E4A-G11-ZAJ/EA2L-F

Statusweergave: Met LED

Signaaltype: PNP

Aansluiting: Connector

: IP68
IP69K

Stroombelastbaarheid per insteekplaats: 2 A

Somstroom (enkelvoudige voeding): 6 A

Max. temperatuur: 70 °C

Min. temperatuur: -25 °C

Materiaal (behuizing): PBT PC

Gewicht: 200 g

Fabrikantnr.: 220205

Inhoud: 1 stuk(s)

Bijzonderheden: Met overspanningsbescherming

Serie: AS-Interface

Stroombelastbaarheid (totaal): 240 mA

Stroombelastbaarheid per I/O signaal: 2 A

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Actieve sensor/actorbox Multipoolverdeler 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Actieve sensor/actorbox Multipoolverdeler 1 stuk(s) Piece

Omschrijving

G11 module 4 ingangen en 4 uitgangen, AS-interface-specificatie: V3.0, spanning: = (UAUX - 0,5 V), spanning: 12... 31 V, beschermingsklasse IP68 / IP69K, beschermingsklasse: En 60529:2000, bevestiging: Montageplaat

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
type deelnemer: Standaard-deelnemer
AS-interface-specificatie: V3.0
vereiste gateway-specificatie: ≥ v2.1
profiel: S-7.F
IO-code: 7
ID-code: F
ID1-code: F
ID2-code: E
UL File Number: E223772displays/bedieningselementen
LED AS-i/FAULT: Statusaanduiding; LED meerkleurig | groen: Normaal bedrijf | rood: Communicatiefouten | geel/rood knipperend: Adres 0 | groen/rood knipperend: Overbelasting sensorvoeding of overbelasting of kabelbreuk uitgangen
LED AUX: EXT. Hulpspanning uAUX; Dual-LED groen/rood | groen: Spanning OK | rood: Spanning omgekeerde
LED IN: Schakeltoestand (ingang); 4 LED geel
LED OUT: Schakeltoestand (uitgang); 4 LED geel/rood | geel: Uitgang actief | rood: Uitgangsoverbelasting of kabelbreukelektrische gegevens
hulpspanning (uitgang): 20... 30 V DC PELV
NOMINALE BEDRIJFSSPANNING: 18,0... 31,6 V uit AS-interface
nominale bedrijfsstroom: ≤ 40 mA (zonder sensoren) / max. 240 mA
beschermingsklasse: III
overspanningsbeveiliging: UAUX, ue: Overspanningscategorie III, veilig gescheiden voedingen(PELV) ingang
aantal/type: 4 ingangen voor 2- of 3-draads sensoren (PNP), DC | alternatief 2 ingangen voor 4-draads sensoren (PNP), DC
voeding: Uit AS-interface
spanning: 12... 31 V
stroombelastbaarheid: ≤ 200 mA, overbelastings- en kortsluitvaste
ingangsstroom: ≤ 9 mA (intern begrensd)
schakelpunt: Conform DIN en 61131-2 (type 2)
0 (ongedempt): ≤ 3 mA
1 (gedempt): ≥ 5 mA
signaalvertraging: < 1 ms(ingang/AS-interface) uitgang
aantal/type: 4 elektronicauitgangen, PNP, overbelasting- en kortsluitvaste
voeding: Uit externe hulpspanning uAUX
-spanning: ≥ (uAUX - 0,5 V)
stroom: 2 A per uitgang | TB ≤ 40 °C: 6 A totaal | TB ≤ 70 °C: Som O1 + O2 max. 2 A, som O3 + O4 max. 2 Agalvanische scheiding
ingang/uitgang: Veilige scheiding, nominale isolatiespanning 40 V DC
uitgang/AS-interface: Veilige scheiding, nominale isolatiespanning 40 V DC-conformiteit
elektromagnetische compatibiliteit
Richtlijn 2014/30/EU: En 62026-2:2013 en 61000-6-2:2005, en 61000-6-4:2007normconformiteit
beschermingsklasse: En 60529:2000
Veldbusstandaard: En 62026-2:2013
ingang: En 61131-2:2007
storingsemissie: En 61000-6-4:2007
AS-interface: En 62026-2:2013
storingsbestendigheid: En 61000-2
:2013 en 61000-2:2013. +70 °C (-13 tot 158 °F)
Opslagtemperatuur: -25 tot 85 °C (-13 tot 185 °F)
relatieve luchtvochtigheid: 85 %, niet-condenserend
klimaatomstandigheden: Gebruik alleen binnenshuis
gebruikshoogte: ≤ 2000 m boven NN
schok- en stootvastheid: 30 g, 11 ms in 6 ruimtes 3 schokken | 10 g, 16 ms in 6 ruimtes 1000 schokken
trillingsbestendigheid: 0,75 mm 10... 57 Hz, 5 g 57... 150 Hz, 20 cycli
verontreinigingsgraad: 3mechanische gegevens
beschermingsklasse IP68 / IP69K
aansluiting: AS-interface/uAUX: AS-interface platte kabel | in-/uitgangen: M12-ronde connector
materiaal
Behuizing: PBT PC
Bevestigingsschroef: Roestvrij staal 1.4305 / AISI 303 (V2A)
massa: 200 g
aanhaalmoment behuizingsschroeven: 1,8 Nm
aanhaalmoment kabelschroefverbinding: 0,4 Nm
bevestiging: Montageplaat
