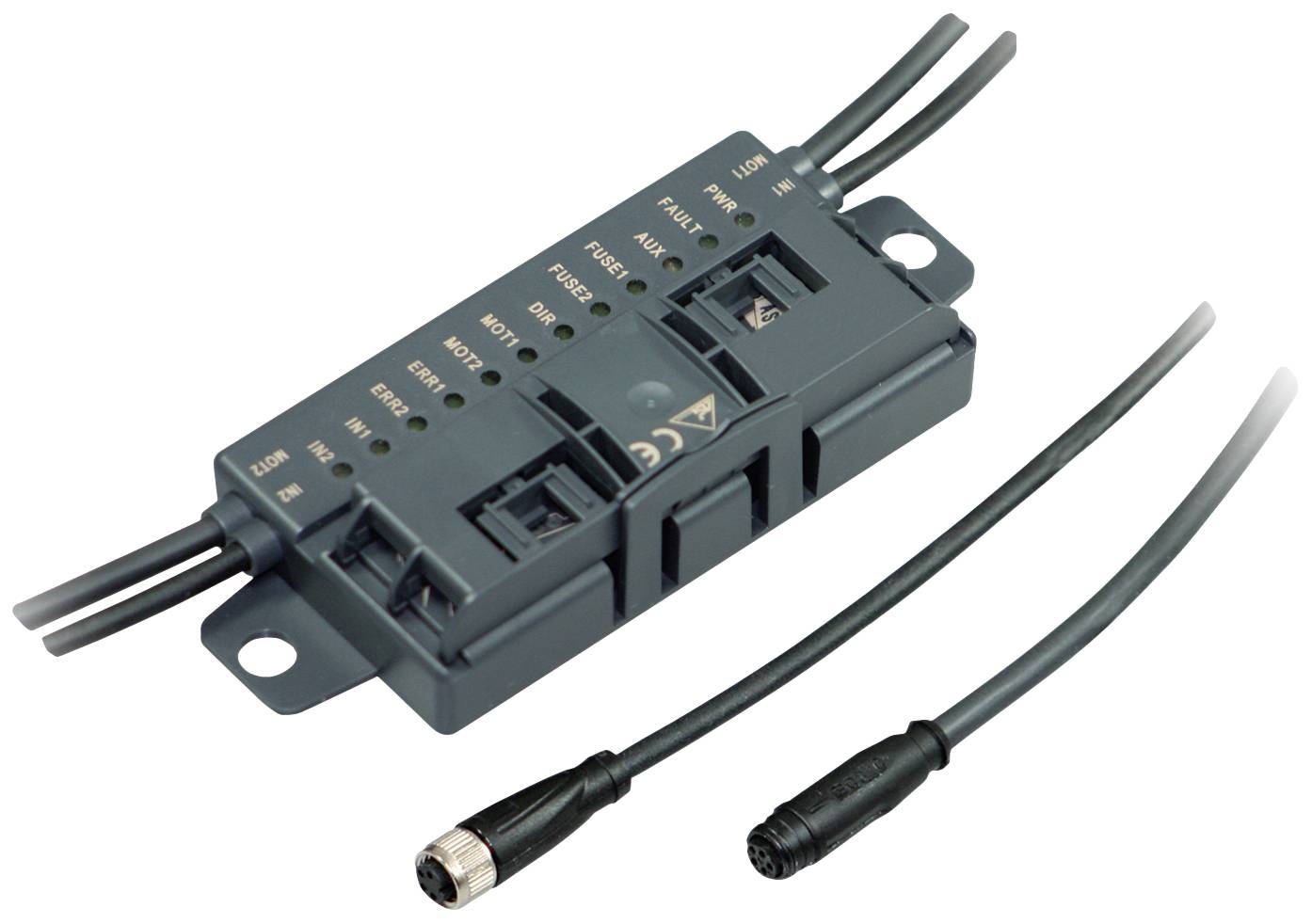

Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Actieve sensor/actorbox Multipoolverdeler 1 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Actieve sensor/actorbox
Aantal signaalplaatsen
4
Type
VBA-4E3A-G20-ZEL/M1L-P6
Stamkabel
Ja
Datasheet (PDF)
Aantal
Totaal (€ 285,12 / Stuk)
€ 285,12
excl. btw
Gratis verzending*
Technische specificaties
Piece
- Soortnaam
Actieve sensor/actorbox
- Aantal signaalplaatsen
4
- Type
VBA-4E3A-G20-ZEL/M1L-P6
- Stamkabel
Ja
- Statusweergave
Met LED
- Signaaltype
PNP
- Aansluiting
M8-bus
IP54
- Stroombelastbaarheid per insteekplaats
3.5 A
- Max. temperatuur
60 °C
- Min. temperatuur
-25 °C
- Totaal aantal polen
5
- Gewicht
220 g
- Fabrikantnr.
70135193
- Inhoud
1 stuk(s)
- Aantal polen
5
- Bijzonderheden
Met stroombegrenzing
- Stroombelastbaarheid (totaal)
35 mA
- Stroombelastbaarheid per I/O signaal
500 mA
- Draadloos oplaadbaar
Nee
Documenten en downloads
Datablad
Datablad 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Actieve sensor/actorbox Multipoolverdeler 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Actieve sensor/actorbox Multipoolverdeler 1 stuk(s) Piece
Omschrijving
Uitgangen per module: 2
Model (modules): G20
Inbouwomstandigheden: Veldmontage
Ingangen per module: 2
Modulentype: Motorbesturingsmodule
Sensor-/actuatoraansluiting: M8
Soort deelnemer: A/B-deelnemer
Voeding uitgangen: Extern (uit AUX)
Voeding ingangen: Extern (uit AUX)
De teksten voor dit artikel zijn automatisch vertaald.
Model (modules): G20
Inbouwomstandigheden: Veldmontage
Ingangen per module: 2
Modulentype: Motorbesturingsmodule
Sensor-/actuatoraansluiting: M8
Soort deelnemer: A/B-deelnemer
Voeding uitgangen: Extern (uit AUX)
Voeding ingangen: Extern (uit AUX)
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- type deelnemer: A/B-deelnemer
- AS-interface-specificatie: V3.0
- vereiste gateway-specificatie: ≥ V2.1
- profiel: S-7.A.E
- IO-code: 7
- ID-code: A
- ID1-code: 6
- ID2-code: E
- UL File Number: E223772 „for use in NFPA 79 applications only”
- MTBF: 98 a
- compatibele rolmotoren: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denchi PM500XK, Itoh Denchi PM500XCdisplays/bedieningselementen
- LED FAULT: Foutindicatie; rood | rood Communicatiefouten resp. adres is 0 | rood knipperend: Overbelasting sensorvoeding of externe hulpspanning uAUX ontbreekt
- LED ERR: Motorstoring; 2 LED geel
- LED PWR: AS-interface-spanning; LED groen | groen: Spanning OK | groen knipperend: Adres 0 of overbelasting sensorvoeding of externe hulpspanning uAUX ontbreekt
- LED AUX: EXT. Hulpspanning uAUX; Dual-LED groen/rood | groen: Spanning OK | rood: Spanning omgekeerde
- LED IN: Schakeltoestand (ingang); 2 LED geel
- LED FUSE: Motorvoeding; 2 LED groen
- LED DIR: Motordraairichting; LED geel
- LED MOT: Motor actief; 2 LED geelelektrische gegevens
- hulpspanning (uitgang): 18... 30 V DC PELV
- NOMINALE BEDRIJFSSPANNING: 26,5... 31,6 V uit AS-interface
- nominale bedrijfsstroom: ≤ 35 mAingang
- aantal/type: 2 ingangen voor 3-draads sensoren (PNP), DC
- voeding: Uit externe hulpspanning uAUX
- stroombelastbaarheid: 500 mA, overbelastings- en kortsluitvaste
- ingangsstroom: ≤ 8 mA (intern begrensd)
- schakelpunt: Conform DIN en 61131-2 | 0 (ongedempt) ≤ 0,5 mA | 1 (gedempt) ≥ 2,0 mA
- signaalvertraging: < 1 ms (ingang/AS-interface)
- ingangsfilter: 2 msuitgang
- aantal/type: 2 uitgangen voor DC-rolmotoren (MOT1, MOT2)
- voeding: Uit externe hulpspanning uAUX
- stroom: 3,5 A continustroom, 5 A (<2 s), max. 7,5 A (<0,3 s) per motor
- overbelastingsbeveiliging: Smeltzekering, I2t = 5,56 A2s
- snelheidssignaal: 1,4... 13 V bij stationair toerental | Ri = 5,6 kΩ, RBELASTING ≥ 35 kΩ | besturing via parameter P2:0
- draairichtingssignaal: Off / ≥ (uAUX - 1,0 V) bij stationair toerental | Ri = 5,6 kΩ, RBELASTING ≥ 5 kΩ | AS-interface databit D2 = 0: UD = Off
- motorstoring: Digitale ingang NPN, u0 = 3,3 V, Ri = 52 kΩ | 0 (geen fout) ≥ 40 μA | 1 (fout) ≤ 30 μAvoldoet aan de richtlijnen
- elektromagnetische compatibiliteit
- Richtlijn 2014/30/EU: En 62026-2:2013normconformiteit
- beschermingsgraad: En 60529:2000
- Veldbusstandaard: En 62026-2:2013
- ingang: En 61131-2:2007
- storingsemissie: En 61000-6-4:2007
- AS-interface: En 62026-2:2013
- storingsbestendigheid: En 61000-6-2:2005, en 61326-1:2006, en 62026-
- 2:2013 omgevingscondities: -25-2013... 60 °C (-13 tot 140 °F)
- Opslagtemperatuur: -25 tot 85 °C (-13 tot 185 °F)mechanische gegevens
- beschermingsklasse IP54 conform en 60529
- aansluiting: AS-interface, AUX: Doordringingstechniek | platte kabel geel/platte kabel zwart | in-/uitgangen: M8-ronde connector conform en 61076-2-104 | ingangen: LF004-GS1-A (4-polig, buscontacten, schroefvergrendeling, A-gecodeerd) | tegenstekker: LM004-Gx1-A of vergelijkbaar | uitgangen: NF005-SS1-B (5-polig, buscontacten, vergrendeling, B-gecodeerd) | tegenstekker: NM005-Sx1-B of vergelijkbaar
- massa: 220 g
- bevestiging: 2 bevestigingslippen met boring Ø 8 mm
- kabellengte: 0,35 m
- opmerking: De platte kabelgeleiding is ontworpen voor 100 bedieningscycli
