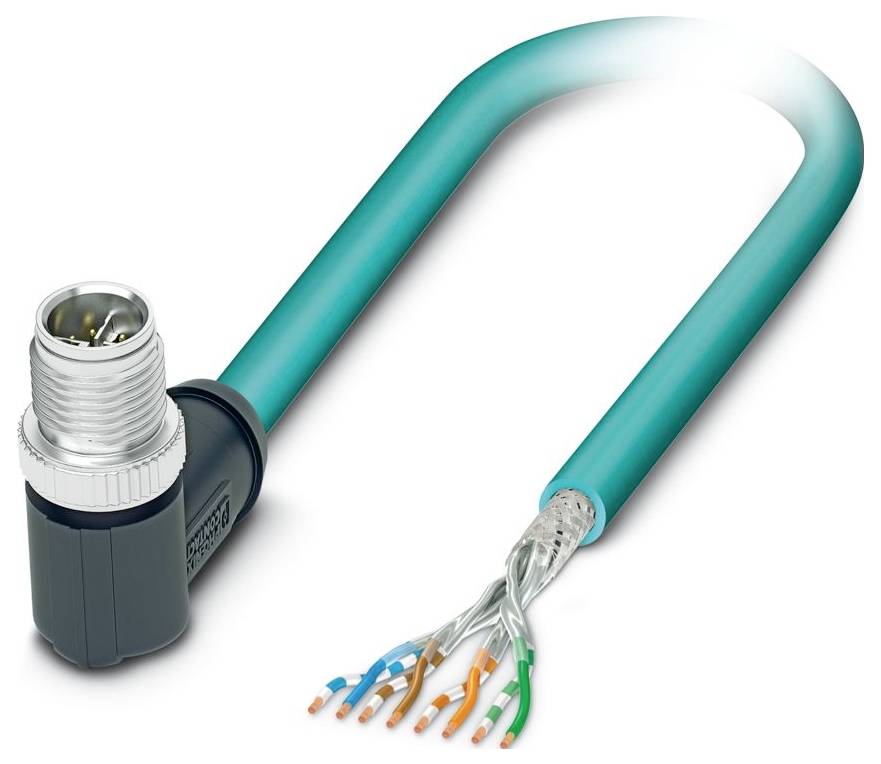

Phoenix Contact 1080716 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 8 1 m 1 stuk(s) Piece
Soortnaam
Sensor/actuator aansluitkabel
Stekkernorm
Ethernet
Aansluiting A
M12-stekker, haaks
Aansluiting B
Kabel, open eind
Aantal polen
8
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 38,99 / Stuk)
€ 38,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal polen: 8
- NOMINALE SPANNING UN: 48 V AC;60 V DC
- Aanhaalmoment: 0,4 Nm (M12-connector)
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP65/IP67
- Omgevingstemperatuur (bedrijf): -40 °C- 80 °C (kabel, vast leggen);-20 °C ... 80 °C (kabel, verplaatsbaar leggen)
- Normen/bepalingen: IEC 61076-2-109
- Overspanningscategorie: II
- Verontreinigingsgraad: 3
- Materiaal afdichting: FKM
- Materiaal contactoppervlak: NI/AU
- Nominale stroom IN: 0,5 A
- Buitendiameter kabel: 6,40 mm ±0,2 mm
- Bussysteem: Ethernet
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 1 m
- Kabeldoorsnede: 4x 2x 0,14 mm²
- Afscherming: Advanced Shielding Technology
- Standaardaanduiding: M12-connector
- Statusweergave: nee
- Buitenmantel, kleur: Waterblauw RAL 5021
- Toepassing: Standaard
- Overdrachtsmedium: Koper
- Codering: X
- Isolatieweerstand: ≥ 500 MΩ*km.
- Materiaal contact: CuZn
- Statusweergave aanwezig: nee
- Materiaal contacthouder: PA 6.6
- UL AWM STYLE: 21238 (80 °C / 600 V)
- Afgeschermd: ja
- Type kabel: Ethernet 10 Gbit [94F]
- Signaaldraad AWG: 26
- Aderdiameter inclusief isolatie: 1 mm ± 0,05 mm
- Materiaal aderisolatie: Geëxpandeerde PE
- Enkele ader, kleur: Wit/blauw-blauw, wit/oranje-oranje, wit/groen-groen, wit/bruin-bruin
- Totaal: 4 paren aan de ziel
- Nominale spanning kabel: ≤ 100 V.
- Minimale buigradius, vast gelegd: 4 x D.
- Minimale buigradius, flexibel gelegd: 8 x D.
- Kleinste buigradius, vast gelegd: 26 mm
- Kleinste buigradius, beweegbaar gelegd: 51 mm
- Vlamgebrek: Conform IEC 60332-1-2;conform VN ECE-R 118.03;conform CSA C 22.2 nr. 210 FT1
- Oliebestendigheid: Conform DIN en 60811-404
- Aantal kabeluitgangen: 1
- Insteekcycli: ≥ 100
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: Conform IEC 60754-1
- M12: M12
- Opbouw van de printplaat: 4x2xAWG26/7 | S/FTP
- Optische afscherming: 70%
- Loopweerstand: ≤ 290,00 Ω/km
- Golfweerstand: 100 Ω ± 5 Ω (bij 100 MHz)
- Testspanning ader/ader: 2000 V (50 Hz, 1 min.)
- Testspanning ader/afscherming: 2000,00 V (50 Hz, 1 min.)
- Paardeverzeeling: 2 aders aan het paar
- Materiaal handgreep: TPU, moeilijk ontvlambaar, zelfdovend
- Materiaal schroefverbinding: Spuitgietzink, vernikkeld
- Type sensor: Ethernet
- Signaaltype/categorie: Ethernet CAT6A, 10 Gbit/s;CC-Link IE CAT6A, 10 Gbit/s
- Overdrachtseigenschappen (categorie): CAT6A
- Overdrachtssnelheid tot 10 Gbit/s
- Dimensietekening: Poolbeeld M12-connector, 8-polig, X-gecodeerd, weergave stijlpagina
- Uitvoering: Vrij kabeluiteinde
- Ethernet 10 Gbit [94F]: Ethernet 10 Gbit [94F]
Piece
- Type
NBC-M12MRX/1,0-94F
- Soortnaam
Sensor/actuator aansluitkabel
- Stekkernorm
Ethernet
- Aansluiting A
M12-stekker, haaks
- Aansluiting B
Kabel, open eind
- Aantal polen
8
- Kabellengte
1 m
- Mantelmateriaal
PUR
- Nominale spanning
48 V/AC
60 V/DC
- Buiten-Ø
6.40 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.14 mm²
- Aansluiting
Open kabeleinde
- Soort schroefdraad
M12
- Soort schroefdraad kabelaansluiting en montage
M12
- Kabelkleur
Waterblauw
- Codering
X
- Contactmateriaal
CuZn
- Contactoppervlakte
Ni/Au
IP65
IP67
- Bijzonderheden
Halogeenvrij
Beschermd
- Min. temperatuur
-40 °C
- Max. temperatuur
80 °C
- Soort sluiting
Schroef
- Fabrikantnr.
1080716
- Inhoud
1 stuk(s)
- Kabel-Ø
6.40 mm
- Ontwerpspanning
48 V
- Afgeschermd
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563357 Phoenix Contact 1080716 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 8 1 m 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563357 Phoenix Contact 1080716 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 8 1 m 1 stuk(s) Piece
Omschrijving
Netwerkkabel, Ethernet CAT6A (10 Gbit/s) CAT6A (10 Gbit/s), 8-polig, PUR halogeenvrij, waterblauw RAL 5021, afgeschermd (Advanced Shielding Technology), stekker haaks M12, codering: X/IP67, op vrij kabeluiteinde, kabellengte: 1 m.
