Afbeelding vergelijkbaar

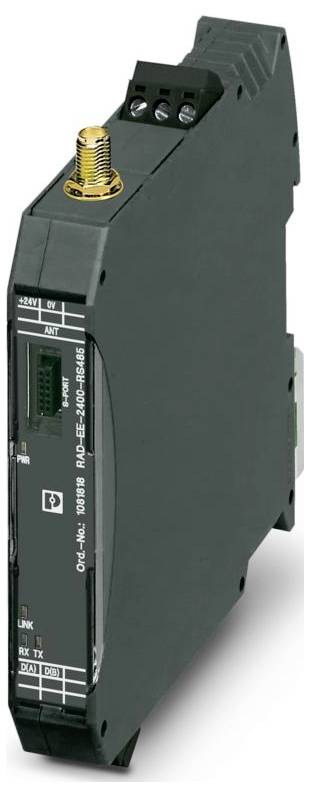

Phoenix Contact 1081818 RAD-EE-2400-RS485 Radiografische module
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Verpakkingsgrootte 50 stuk(s))
Totaal (€ 313,58 / Stuk)
€ 15.679,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type aansluiting: S-POORT (bus)
- Breedte: 17,5 mm
- Hoogte: 116 mm
- Diepte: 114.5 mm
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -20 °C- 70 °C;-4 °F ... 158 °F
- Omgevingstemperatuur (opslag/transport): -20 °C... 70 °C;-4 °F ... 158 °F
- Hoogte: 2000 m
- Normen/bepalingen: En 300328;en 61000-6-4;en 61000-6-2;en 50371;en 60950-1
- Opmerking: RED 2014/53/EU
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 20 %... 85%
- Trillen (werking): Volgens IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
- Isoleerlengte: 7 mm
- Draaddoorsnede flexibel min.: 0,2 mm²
- Draaddoorsnede flexibel max.: 2,5 mm²
- Diameter van de ladder vast min.: 0,2 mm²
- Draaddoorsnede star max.: 2,5 mm²
- Inbouwpositie: willekeurig
- Frequentiebereik: 0,15 MHz ... 80 MHz
- Etikettering: 508 listed
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: 1,152 W.
- Draadloos: Draadloos
- Beschrijving van de interface: Trusted Wireless
- Aansluitmethode van de antenne: RSMA (female)
- Bedrijfsmodus: Seriële gegevens (activering en configuratie via software PSI-CONF)
- Frequentie: 2400 MHz
- Transmissielengte: ≤ 1200 m.
- Voedingsspanningsbereik: 19,2 V DC ... 30,5 V DC
- CE: CE
- CERTIFICAAT: MSIP-CRI-PCK-2901541
- Aansluittechniek: 2-draads
- Toegestane luchtvochtigheid (opslag/transport): 20% ... 85%
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Ingang: ± 0,5 kV (symmetrisch); ± 1 kV (asymmetrisch)
- Signaal: ± 1 kV (asymmetrisch)
- Montage-instructie: Op standaardrail NS 35 conform en 60715
- Schok: 16 g, 11 ms
- Standaardbenaming: RED Richtlijn 2014/53/EU
- Elektromagnetische compatibiliteit: Conformiteit met RED-richtlijn 2014/53/EU
- Statische ontlading: Statische ontlading
- Contactontlading: ± 6 kV (testniveau 3)
- Luchtontlading: ± 8 kV (testniveau 3)
- Opmerking: Criterium A.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Snelle transiënten (burst): Snelle transiënten (burst)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 10 V
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Draaddoorsnede AWG min: 24
- Draaddoorsnede AWG max.: 14
- Storingsemissie: Emissie van storende invloeden
- Statusweergave: LED-voedingsspanning, PWR (groen);LED geel (ontvangstkwaliteit, link);LED groen (ontvangstgegevens serieel, RX);LED groen (verzendgegevens serieel, TX)
- Draadloze storingsstraling conform en 55011: En 55016-2-3 klasse A toepassingsgebied industrie
- Afsluitweerstand: 390 Ω (via DIP-schakelaar inschakelbaar);150 Ω (via DIP-schakelaar inschakelbaar);390 Ω (via DIP-schakelaar inschakelbaar)
- Naam: Radiomodule
- Toepassing: RS-485
- MTTF: 1064 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);492 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 34,25 %);196 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 100 %)
- Voeding: Voeding
- Bereik: ≤ 500 m (het bereik kan duidelijk over- of onderschreden worden en is afhankelijk van de omgeving, de antennetechniek en het gebruikte product)
- Kleur (behuizing): Verkeersgrijs B (RAL 7043)
- Radiocommunicatie Europa: Radiocommunicatie Europa
- Veldsterkte: 10 V/m.
- Belasting van de schokstroom (surge): Belasting van de schokstroom (surge)
- Stroomverbruik maximaal: ≤ 48 mA (bij 24 V DC, bij 25 °C)
- Beveiliging tegen transiënoverspanning: Ja
- Materiaal (behuizing): PA 6.6-FR
- Functies: Functies
- Indirecte ontlading: ± 6 kV
- Te gebruiken draagrail: Draagrail: 35 mm
- Voedingsspanning 24 V/DC
- Zendvermogen minimaal: 0 dBm
- Zendvermogen maximaal: ≤ 18 dBm (instelbaar via software)
- Ontvangstgevoeligheid minimaal: -106 dBm (16 kbit/s);-96 dBm (125 kbit/s);-93 dBm (250 kbit/s)
- Draadloos: Draadloos
- Systeemgrenzen: Systeemgrenzen
- Aantal ondersteunde deelnemers: ≤ 250 (adressering via software PSI-CONF)
- Serieel: RS-485: Serieel: RS-485
- Gegevenssnelheid: 16 kBit/s (instelbaar);125 kBit/s (fabrieksinstelling, instelbaar);250 kBit/s (instelbaar)
- Serieel: Configuratie-interface: Serieel: Configuratie-interface
- Richting: Bidirectioneel
- Kanaalafstand: 1,3 MHz
- Aantal kanaalgroepen: 8
- Aantal kanalen per groep: 55
- Radio-goedkeuringen: Europa, USA, Canada, andere landen in de webshop
- Frequentieband: 2,4 GHz
- Draadloze standaard: Trusted Wireless
- Radiogoedkeuring Australië, RCM: Radiogoedkeuring Australië, RCM
- Radio-goedkeuring Brazilië, ANATEL: Radio-goedkeuring Brazilië, ANATEL
- Radio goedkeuring India, WPC: Radio goedkeuring India, WPC
- Radio-goedkeuring Mexico, IFT: Radio-goedkeuring Mexico, IFT
- Vergunning Zuid-Korea, KC: Vergunning Zuid-Korea, KC
- Type
RAD-EE-2400-RS485
- Soortnaam
Radiografische module
- Voedingsspanning
24 V/DC
- Fabrikantnr.
1081818
- Afm.
(l x b x h) 114.5 x 17.5 x 116 mm
- Bedrijfstemperatuurbereik
-20 °C (min)
- Min. bedrijfstemperatuur
-20 °C
- Breedte
17.5 mm
- Hoogte
116 mm
114.5 mm
- Max. omgevingstemperatuur
70 °C
- Min. omgevingstemperatuur
-20 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Radiografische module
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Radiografische module
Omschrijving
2,4 GHz zendontvanger met RS-485-interface, RSMA (female) antenneaansluiting, point-to-point-, ster- en mesh-netwerken tot 250 stations, bereik tot 500 m (bij vrij zicht), wereldwijd gebruik
