Phoenix Contact 1089952 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Stekker, recht 1.00 m 1 stuk(s)

Een meerkleurige kabel met blootliggende, kleurgecodeerde draden. Geschikt voor elektrische aansluitingen of gegevensverbindingen.

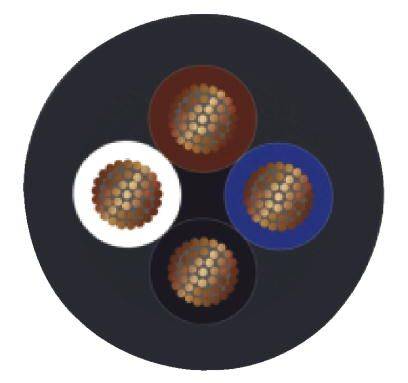

Dwarsdoorsnede van een elektriciteitskabel met vier gekleurde, kopergewikkelde geleiders: Zwart, Wit, Rood en Blauw.

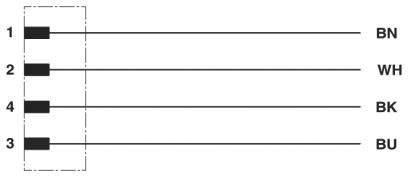

Diagram toont een bedrading met vier leidingen: 1-BN, 2-WH, 4-BK, 3-BU. Elke leiding is voorzien van een nummer en een kleurcode.

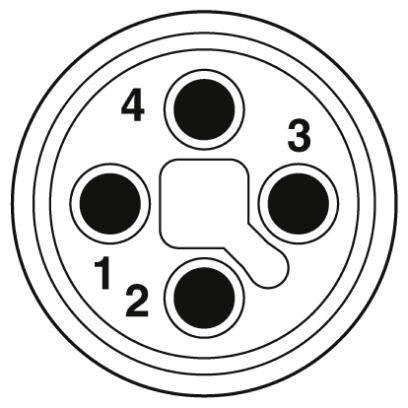

'Schema van een 5-polige elektrische stekkerverbinding, genummerd van 1 tot 4, met een rechthoekige middelste aansluiting.'

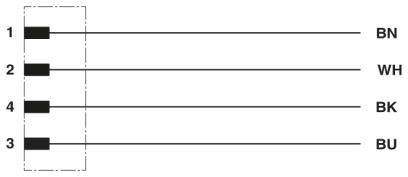

Schakelschema toont vier genummerde leidingsparen: 1 naar BN, 2 naar WH, 4 naar BK, 3 naar BU. Lijnen verbinden vakjes met de initialen.

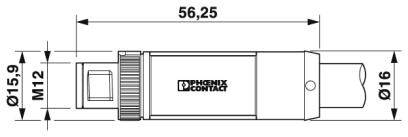

Diagram van een connectorkabel van Phoenix Contact. Lengte: 56,25 mm, diameter: 16 mm. Schroefdraadgrootte: M12, frontdiameter: 15,9 mm.
1/6
Afbeelding vergelijkbaar
Soortnaam
Sensor/actuator aansluitkabel
Bouwtype
Stekker, recht
Stekkernorm
Sensorik connector
Aansluiting A
M12-stekker, recht
Aansluiting B
Kabel, open eind
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 18 nov.
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 27,26
3
4% = € 3,57
€ 26,07
5
6% = € 8,30
€ 25,60
10
7% = € 19,70
€ 25,29
25
9% = € 58,25
€ 24,93
50
10% = € 136,00
€ 24,54
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 27,26 / Stuk)
€ 27,26
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 6,60
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Normen/voorschriften: M12-connector IEC 61076-2-111
  • Isolatieweerstand: 100 MΩ
  • Insteekcycli: 100
  • Kabeltype: PVC zwart
  • Kabeltype (afgekort) 110
  • AWG spanning: 16
  • Buitenmantel, Kleur: zwartgrijs RAL 7021
  • Aantal buig cycli: 2000000
  • Rijweg: 10 m
  • Verplaatsingssnelheid: 3 m/s
  • Versnelling: 10 m/s²
  • Materiaal ader: blanke Cu-draad
  • Verontreinigingsgraad: 3
  • Brandbaarheidsklasse conform UL 94: V0
  • Overspanningscategorie: III
  • Materiaal greep: PP
  • Materiaal gekartelde: spuitgietzink, vernikkeld
  • Aderweerstand: ≤ 13 Ω/km (bij 20 °C)
Type

SAC-4P-M12MST/ 1,0-110

Soortnaam

Sensor/actuator aansluitkabel

Bouwtype

Stekker, recht

Stekkernorm

Sensorik connector

Aansluiting A

M12-stekker, recht

Aansluiting B

Kabel, open eind

Aantal polen

4

Kabellengte

1.00 m

Mantelmateriaal

PVC

Nominale spanning

63 V/DC

Nominale stroom

12 A

Nominale stroom (afgerond)

12 A

Aansluitdoorsnede (max.)

1.5 mm²

Buiten-Ø

7.55 mm

Aansluiting

Stekker

Soort schroefdraad

M12

Soort schroefdraad kabelaansluiting en montage

M12

Codering

T

Contactmateriaal

CuZn

Contactoppervlakte

Ni/Au

IP65

Bijzonderheden

T gecodeerd

Min. temperatuur

-25 °C

Max. temperatuur

+85 °C

Fabrikantnr.

1089952

Inhoud

1 stuk(s)

Kabel-Ø

7.55 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2209110 Phoenix Contact 1089952 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Stekker, recht 1.00 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209110 Phoenix Contact 1089952 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Stekker, recht 1.00 m 1 stuk(s)

Omschrijving

Power-leiding, 4-polig, PVC, zwartgrijs RAL 7021, rechte stekker M12, T-gecodeerd, op vrij kabeluiteinde, kabellengte: 1 m
