Phoenix Contact 1089999 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Stekker, recht, Bus, recht 10.00 m

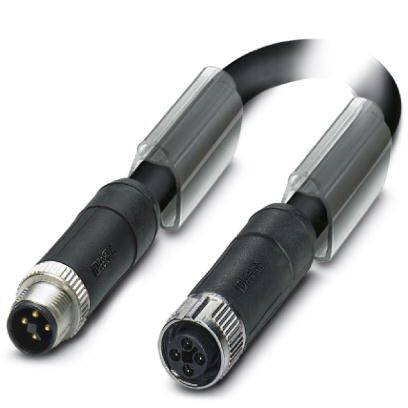

Zwart, rond kabel met twee zilveren stekkers aan de uiteinden. Elke stekker heeft meerdere pinnen.

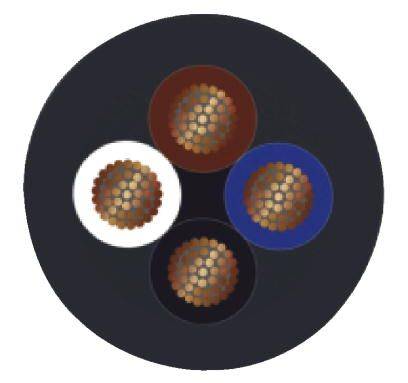

Doorsnede van een vierdraads kabel met elk een witte, rode, blauwe en zwarte geleider. Elke geleider heeft een koperen kern.

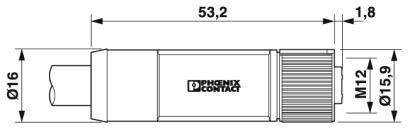

Technische tekening van een stekkerverbinding. Totale lengte: 53,2 mm, diameter: 16 mm. Gemarkeerd met 'PHOENIX CONTACT'.

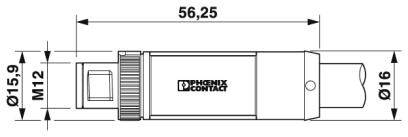

Technische tekening van een cilindrische stekkerverbinding van Phoenix Contact. Lengte 56,25 mm. Diameter: kabel 16 mm, schroefdraad M12, ander uiteinde 15,9 mm.

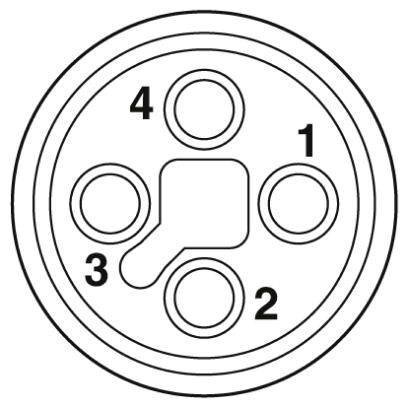

Een ronde elektrische stekkerverbinding met vier genummerde pennen. De pennen zijn met de klok mee genummerd: 1, 2, 3 en 4.
Stekkerverbindingssymbool met vijf genummerde ronde pinnen, waarvan één afgeplat, typisch voor elektrische aansluitingen in diagrammen.

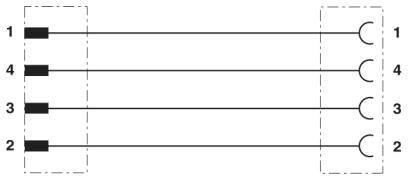

Diagram met vier parallelle lijnen. Getallen van 1 tot 4 links, identiek gerangschikt aan de rechterkant. Lijnen verbinden gelijke getallen.
1/7
Afbeelding vergelijkbaar
Soortnaam
Sensor/actuator aansluitkabel
Bouwtype
Stekker, recht
Bus, recht
Aansluiting A
M12-stekker, recht
Aansluiting B
M12-bus, recht
Aantal polen
4
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 20 nov.
Aantal
Totaal (€ 109,99 / Stuk)
€ 109,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Normen/voorschriften: M12-connector IEC 61076-2-111
  • Isolatieweerstand: 100 MΩ
  • Insteekcycli: 100
  • Kabeltype: PVC zwart
  • Kabeltype (afgekort) 110
  • AWG spanning: 16
  • Buitenmantel, Kleur: zwartgrijs RAL 7021
  • Aantal buig cycli: 2000000
  • Rijweg: 10 m
  • Verplaatsingssnelheid: 3 m/s
  • Versnelling: 10 m/s²
  • Materiaal ader: blanke Cu-draad
  • Verontreinigingsgraad: 3
  • Brandbaarheidsklasse conform UL 94: V0
  • Overspanningscategorie: III
  • Materiaal greep: PP
  • Materiaal gekartelde: spuitgietzink, vernikkeld
  • Aderweerstand: ≤ 13 Ω/km (bij 20 °C)

Piece

Type

SAC-4P-M12MST/10,0-110/M12FST

Soortnaam

Sensor/actuator aansluitkabel

Bouwtype

Stekker, recht

Bus, recht

Aansluiting A

M12-stekker, recht

Aansluiting B

M12-bus, recht

Aantal polen

4

Kabellengte

10.00 m

Mantelmateriaal

PVC

Nominale spanning

63 V/DC

Nominale stroom

12 A

Nominale stroom (afgerond)

12 A

Aansluitdoorsnede (max.)

1.5 mm²

Buiten-Ø

7.55 mm

Soort schroefdraad

M12

Soort schroefdraad kabelaansluiting en montage

M12

Codering

T

Contactmateriaal

CuZn

Contactoppervlakte

Ni/Au

IP65

Bijzonderheden

T gecodeerd

Min. temperatuur

-25 °C

Max. temperatuur

+85 °C

Fabrikantnr.

1089999

Inhoud

1 stuk(s)

Kabel-Ø

7.55 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2209129 Phoenix Contact 1089999 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Stekker, recht, Bus, recht 10.00 m

Datablad 2209129 Phoenix Contact 1089999 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Stekker, recht, Bus, recht 10.00 m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209129 Phoenix Contact 1089999 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Stekker, recht, Bus, recht 10.00 m

Omschrijving

Power-leiding, 4-polig, PVC, zwartgrijs RAL 7021, rechte stekker M12, T-gecodeerd, op rechte bus M12, T-gecodeerd, kabellengte: 10 m
