Phoenix Contact 1091670 Groen, Geel 8 stuk(s) kopen ? Conrad Electronic

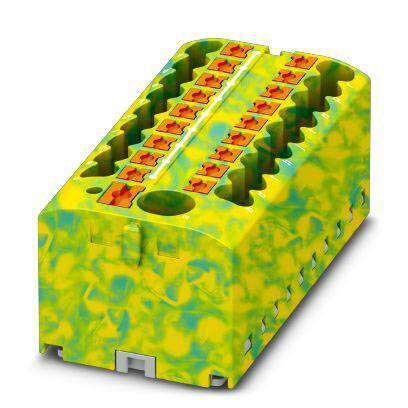

Een gele stekkerblok met groene markeringen en rode clips, die wordt gebruikt voor elektrische bedrading.

Afbeelding vergelijkbaar

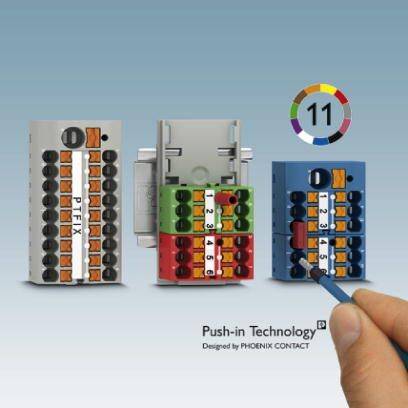

Drie push-in-aansluitblokken met verschillende kleuren en aansluitnummering. Een pen wijst naar een oranje klem.

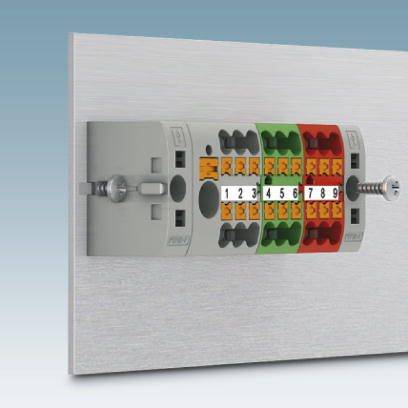

Een kleurgecodeerde connector met genummerde aansluitingen op een metalen plaat, toont oranje, groene en rode secties.

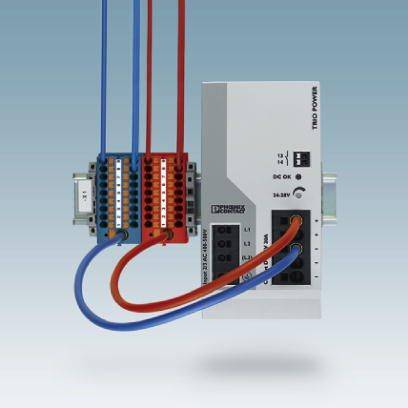

Industrieel apparaat aangesloten met kabels, toont een elektrische installatie met kleurgecodeerde leidingen en aansluitingen.

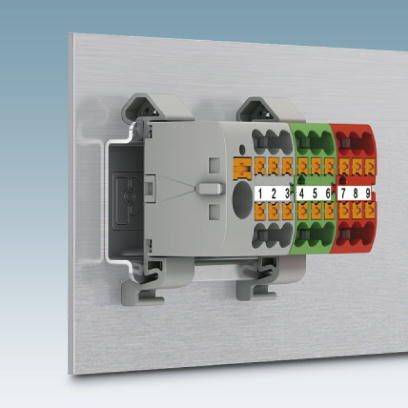

Elektrische stekkerverbinding met kleurgecodeerde aansluitingen, genummerd van 1 tot 9, voor veilige bedrading in een schakelkast.

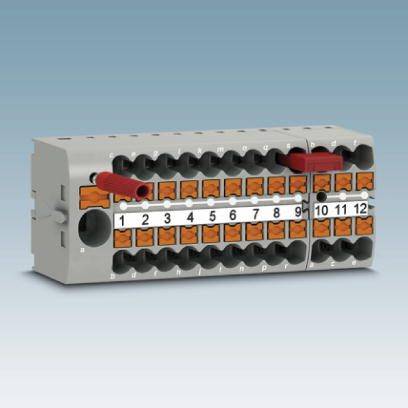

Multipool verdeelklem met genummerde aansluitingen en rode draadbrug, in grijs, op een blauwe achtergrond.

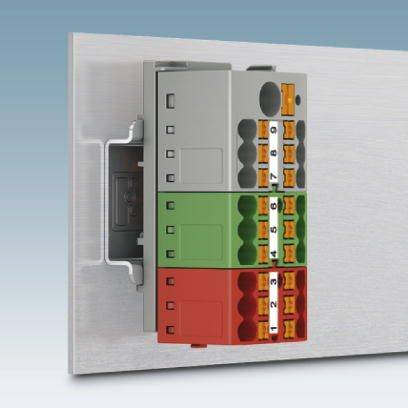

Steekbare elektrische klem in grijs, groen en rood, met genummerde aansluitingen, gemonteerd op een metalen dragerplaat.

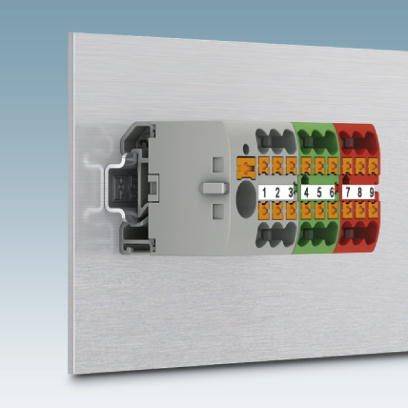

Een grijze stekkerverbinding met genummerde aansluitingen van 1 tot 9 op een metalen achtergrond, gebruikt voor elektrische verbindingen.

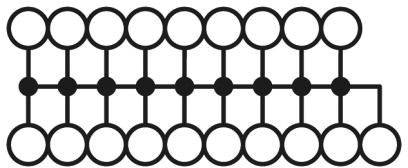

Een diagram toont een binair vermenigvuldigingsrooster dat de optellende en vermenigvuldigende bewerkingen in een rekensysteem weergeeft.

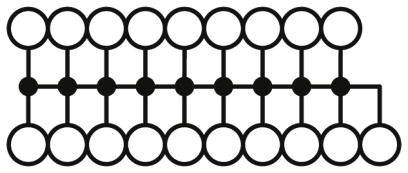

Schema van een verbonden knooppuntsysteem. Lijnen verbinden meerdere cirkels in een rechthoekige configuratie.

1/10

Afbeelding vergelijkbaar

Kleur (specifiek)

Groen

Geel

AWG (max.)

Draadstriplengte

8 mm

Striplengte (max.)

10 mm

Afm.

(l x b) 28.6 mm x 56.5 mm

Datasheet (PDF)

Leverbaar di. 22 sep.

166 Set(s)

Aantal (Verpakkingsgrootte 8 stuk(s))

Set(s)

Totaal (€ 9,09 / Stuk)

€ 72,72

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V0
Breedte: 56,5 mm
Aantal etages: 1
Aantal poorten: 19
Potentialen: 1
Isolatiemateriaal: PA
Toegekende stootspanning: 6 kV
Verontreinigingsgraad: 3
Overspanningscategorie: III
Isolatiemateriaalgroep: I
Maximale vermogensverlies bij nominale voorwaarde: 1,31 W (de waarde is van toepassing op een aansluitblok en gekopieerd afhankelijk van de pinbezetting)
Belastingsstroom maximaal: 32 A (bij 4 mm² aderdoorsnede)
Open zijwand: nee
Aansluiting: voedings dagen
Somstroom maximaal: 57 A (bij 10 mm² aderdoorsnede)

Kleur (specifiek): Groen
Geel

AWG (max.): 12

Draadstriplengte: 8 mm

Striplengte (max.): 10 mm

Afm.: (l x b) 28.6 mm x 56.5 mm

Aansluiting: Push-In-klem

Fabrikantnr.: 1091670

Inhoud: 8 stuk(s)

Nominale spanning: 450 V

Nominale stroom: 24 A

Nominale stroom (afgerond): 24 A

Breedte: 56.5 mm

: 28.6 mm

Type: PTFIX 6/18X2,5 GNYE

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.14 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2140986 Phoenix Contact 1091670 Groen, Geel 8 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2140986 Phoenix Contact 1091670 Groen, Geel 8 stuk(s)

Omschrijving

Verdeelblok, basisklem met voeding, de blokken zijn onderling via de connectoren schacht overbrugbaar. Bijpassende jumpers zie toebehoren, nominale spanning: 450 V, nominale stroom: 24 A, aansluitmethode: push-in-aansluiting, push-in-aansluiting, aantal aansluitingen: 19, doorsnede: 0,14 mm² - 4 mm², AWG: 26 - 12, breedte: 56,5 mm, hoogte: 21,7 mm, kleur: groen/geel, montagemethode: zwevend, directe montage met flens, lijmen
