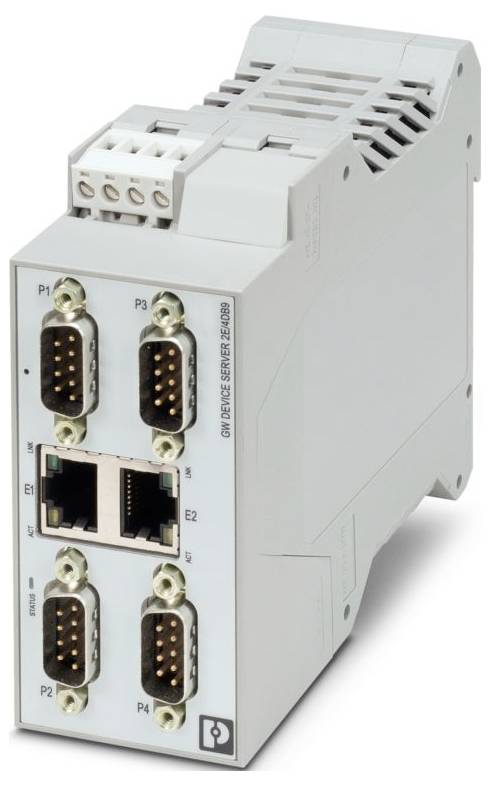

Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Interfaceconverter RJ-45, D-SUB9 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 1.180,99 / Stuk)
€ 1.180,99
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aansluitmethode: D-sub-9-stekker
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,20 mm² ... 2.50 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 45 mm
- Hoogte 99 mm
- Diepte: 115 mm
- Kleur: grijs
- Materiaal behuizing: PA 6.6
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: 2000 m
- Normen/bepalingen: En 55022, en 55024
- Montagemethode: Montagemethode
- Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
- Conformiteit/goedkeuringen: Conformiteit/goedkeuringen
- ATEX: DEMKO 18ATEX 2026X: II 3 G
- Ex ec IIC T4 GC
- IECEX: IECEX UL 18.0023X
- Ex ec IIC T4 GC
- UL, USA/Canada: Class I, Div. 2, GROEPEN A, B, C, D T4A
- Transmissielengte: ≤ 1200 m.
- Voedingsspanningsbereik: 10,8 V DC ... 30 V DC (via insteekbare schroefklem COMBICON)
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Signaal: Ethernet;PROFINET;Modbus
- Functie: Functie
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Straling van de horsmakreel: Straling van de horsmakreel
- Schadelijke gastest: ISA-S71.04-1985 G3 Harsh Group A
- Immuniteit: En 61000-6-2:2005
- Ondersteunde protocollen: PROFINET, Modbus ASCII/RTU/TCP
- Afsluitweerstand: 120 Ω (configureerbaar)
- Voeding: Voeding
- Trillingsbestendigheid volgens en 60068-2-6/IEC 60068-2-6:
- Schok volgens en 60068-2-27/IEC 60068-2-27::
- Stroomverbruik typisch: 110 mA (24 V DC)
- Stroomverbruik maximaal: 120 mA (24 V DC)
- Aantal kanalen: 2
- Beperking van het gebruik: Beperking van het gebruik
- EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
- UL, USA: UL 61010-1
- CCCex -opmerking: Gebruik in explosiegevaarlijke omgevingen is niet toegestaan in China.
- Ex-gegevens: Ex-gegevens
- Beheer: Web-based management
- Aantal aansluitingen: 4
- Galvanische scheiding: IEC UL 61010-1 (VCC // Ethernet)
- MTBF: 63,5 jaar (Telcordia-standaard, temperatuur: 25 °C, belasting: 50 %, omgevingsfactor = 1,0);42,3 jaar (Telcordia-standaard, temperatuur: 40 °C, belasting: 50 %, omgevingsfactor = 1,5)
- Seriële overdrachtssnelheid: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kBit/s
- Testspanning data-interface/data-interface: 1,5 kVeff (50 Hz, 1 min.)
- Testspanning data-interface/voeding: 1,5 kVeff (50 Hz, 1 min.);1,5 kVeff
- Status- en diagnostische indicatoren: LED's: Status, ACT/LNK (Ethernet-verkeer)
- Webserver: Ja
- Helpprotocollen: ARP, DHCP (client), PING
- Gegevens: RS-232: Gegevens: RS-232
- Pinbezetting: 3, 5, 7
- Bestandsformaat/codering: 5/6/7/8 databits, 1/2 stopbit, pariteit geen/even/oneven/gemarkeerd/leeg
- Controle van de gegevensstroom/protocollen: Software-handshake, XON/XOFF of hardware-handshake RTS/CTS
- Gegevens: RS-422: Gegevens: RS-422
- Gegevens: RS-485: Gegevens: RS-485
- Modbus/TCP-client: Modbus/TCP-client
- Aantal Modbus TCP clients: 96
- GEGEVENS: PROFINET, MODBUS TCP: GEGEVENS: PROFINET, MODBUS TCP
- Soortnaam
Interfaceconverter
- Interfaces
RJ-45
D-SUB9
- Type
GW PN/MODBUS 2E/4DB9
- Min. bedrijfstemperatuur
-40 °C
- Bedrijfstemperatuurbereik
-40 °C (min)
- Afm.
(b x h x d) 45 x 99 x 115 mm
- Stroomverbruik (max.)
120 mA
- Hoogte
99 mm
- Breedte
45 mm
- Fabrikantnr.
1105710
- Uitvoering
DIN-rail montage
- Diepte
115 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Interfaceconverter RJ-45, D-SUB9 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Interfaceconverter RJ-45, D-SUB9 1 stuk(s)
Omschrijving
DE GW PN/MODBUS... Maakt tweewegcommunicatie tussen PROFINET- en Modbus-protocollen mogelijk. Bestaat uit twee RJ45-aansluitingen en vier D-sub-9-aansluitingen.
