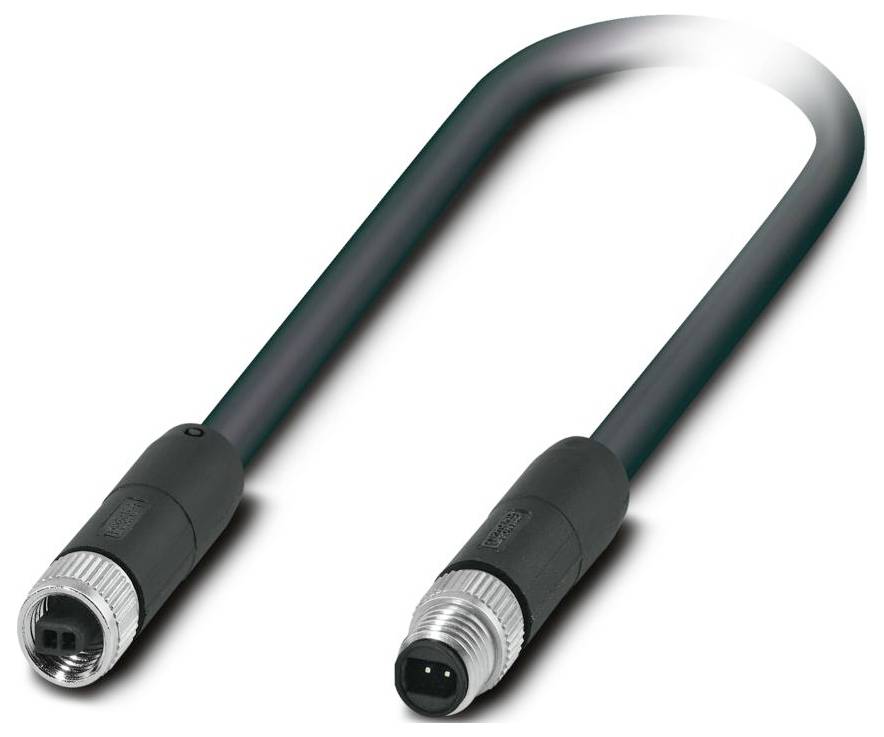

Afbeelding vergelijkbaar
Phoenix Contact 1217524 Verbindingskabel M8 Aantal polen (sensoren): 2 Stekker (recht) op koppeling (recht) 2 m 1 stuk(s
Soortnaam
Verbindingskabel
Bouwtype
Stekker (recht) op koppeling (recht)
Stekkernorm
Ethernet
Aansluiting A
M8-stekker, recht
Aansluiting B
M8-bus, recht
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
2 Stuk(s)
Aantal
Totaal (€ 49,99 / Stuk)
€ 49,99
incl. btw
Slechts 2 Stuk(s) beschikbaar
Technische specificaties
- Aantal polen: 2
- NOMINALE SPANNING UN: 72 V DC
- Aandraaimoment: 0,2 Nm
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP65/IP67
- Omgevingstemperatuur (bedrijf): -20 °C- 80 °C (kabel, vast leggen)
- Normen/bepalingen: IEC 63171-5
- Opmerking: T1-SPE
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 3
- Materiaal afdichting: FKM
- Materiaal contactoppervlak: NI/AU
- Buitendiameter kabel: 5,10 mm ±0,2 mm
- Bussysteem: Ethernet
- Buitenmantel, materiaal: PVC
- Materiaal ladder: Vertinde Cu-draad
- Kabellengte: 2 m
- Kabeldoorsnede: 2x 0,34 mm²
- Afscherming: Advanced Shielding Technology
- Standaardaanduiding: M8-connector
- Statusweergave: nee
- Buitenmantel, kleur: zwart
- Toepassing: Standaard
- Overdrachtsmedium: Koper
- Isolatieweerstand: ≥ 5 GΩ*km.
- Materiaal contact: Cu
- Aansluitbezetting: Aansluitbezetting
- Statusweergave aanwezig: nee
- Materiaal contacthouder: PP
- UL AWM STYLE: 2095 (80 °C / 300 V)
- Afgeschermd: ja
- Type kabel: Single pair Ethernet PVC flexibel zwart [97B]
- Draadopbouw signaaldraad: 7x
- Signaaldraad AWG: 22
- Aderdiameter inclusief isolatie: 1,65 mm
- Materiaal aderisolatie: Geëxpandeerde PE
- Enkele ader, kleur: Wit, blauw
- Wanddikte buitenmantel: 0,55 mm
- Totale verzeeling: 1 paar met vulstoffen in lengterichting
- Nominale spanning kabel: 300 V.
- Minimale buigradius, vast gelegd: 4 x D.
- Kleinste buigradius, vast gelegd: 21 mm
- Vlamgebrek: Volgens FT-2
- Aantal kabeluitgangen: 1
- Insteekcycli: ≥ 100
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Stroomweerstand max.: ≤ 59,4 Ω/km
- Opbouw van de printplaat: 1 x 2 x AWG 22/7, S/FTP
- Optische afscherming: 80%
- Golfweerstand: 100 Ω ± 15 Ω (bij 20 MHz)
- M8: M8
- Paardeverzeeling: 2 aders aan het paar
- Materiaal handgreep: TPU, moeilijk ontvlambaar, zelfdovend
- Materiaal schroefverbinding: Spuitgietzink, vernikkeld
- Sensortype: Single pair Ethernet
- Signaaltype/categorie: Single pair Ethernet CAT B (IEC 63171)
- Overdrachtssnelheid: Tot 10 Mbit/s
- Dimensietekening: PolImage Single Pair Ethernet, 2-polig
- Uitvoering: M8-bus, recht, 2-polig, afgeschermd (Advanced Shielding Technology), codering: SPE
- Contact | kleur (signaalaanduiding) | contact (optioneel): 1 (stekker) | WH (RX/TX+) | 1 (bus);2 (stekker) | BU (RX/TX-) | 2 (bus)
- Single Pair Ethernet PVC flexibel zwart [97B]: Single Pair Ethernet PVC flexibel zwart [97B]
- Type
SPE-T1-M8MSM/2,0-97B/M8FSF
- Soortnaam
Verbindingskabel
- Bouwtype
Stekker (recht) op koppeling (recht)
- Stekkernorm
Ethernet
- Aansluiting A
M8-stekker, recht
- Aansluiting B
M8-bus, recht
- Aantal polen
2
- Kabellengte
2 m
- Mantelmateriaal
PVC
- Nominale spanning
72 V/DC
- Buiten-Ø
5.10 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Soort schroefdraad
M8
- Soort schroefdraad kabelaansluiting en montage
M8
- Kabelkleur
Zwart
- Contactmateriaal
Koper
- Contactoppervlakte
Ni/Au
IP65
IP67
- Bijzonderheden
Beschermd
- Min. temperatuur
-20 °C
- Max. temperatuur
80 °C
- Fabrikantnr.
1217524
- Inhoud
1 stuk(s)
- Kabel-Ø
5.10 mm
- Kabeldiameter tot
5.10 mm
- Kabel-Ø
5.10 mm (max)
- Ontwerpspanning
72 V
- Afgeschermd
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3566666 Phoenix Contact 1217524 Verbindingskabel M8 Aantal polen (sensoren): 2 Stekker (recht) op koppeling (recht) 2 m 1 stuk(s
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3566666 Phoenix Contact 1217524 Verbindingskabel M8 Aantal polen (sensoren): 2 Stekker (recht) op koppeling (recht) 2 m 1 stuk(s
Omschrijving
Netwerkkabel, Single Pair Ethernet CAT A (10 Mbit/s), 2-polig, PVC, zwart, afgeschermd (Advanced Shielding Technology), stekker recht M8-SPE/IP67, op bus recht M8-SPE/IP67, kabellengte: 2 m
