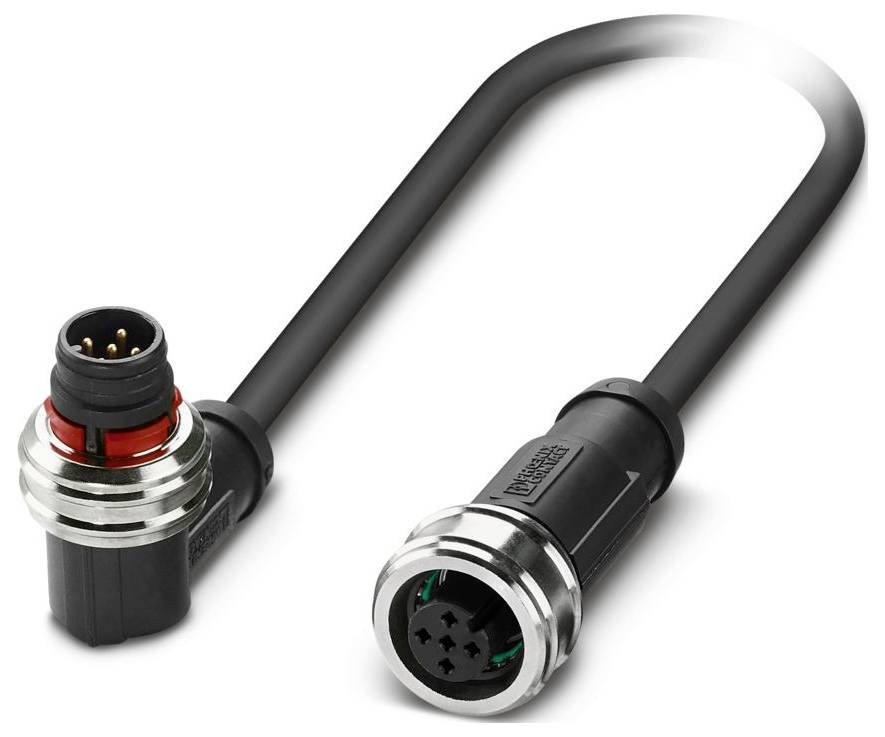

Phoenix Contact 1224229 Sensor/actuator kabel M12 Aantal polen (sensoren): 5 1.5 m 1 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor/actuator kabel
Aansluiting A
M12-stekker, haaks
Aansluiting B
M12-bus, recht
Aantal polen
5
Kabellengte
1.5 m
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 23,96
3
4% = € 1,04
€ 22,92
5
6% = € 1,46
€ 22,50
10
7% = € 1,74
€ 22,22
25
9% = € 2,05
€ 21,91
50
10% = € 2,40
€ 21,56
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 23,96 / Stuk)
€ 28,92
-17 %
€ 23,96
excl. btw
Technische specificaties
- Model: Bus recht M12 push-pull
- Aantal polen: 5
- NOMINALE SPANNING UN: 48 V AC;60 V DC
- Brandbaarheidsklasse conform UL 94: V0
- Mechanische gegevens: Mechanische gegevens
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP65/IP67
- Omgevingstemperatuur (bedrijf): -40 °C- 80 °C (kabel, vast leggen);-25 °C ... 80 °C (kabel, verplaatsbaar leggen)
- Normen/bepalingen: IEC 61076-2-010
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 3
- Materiaal afdichting: FKM
- Materiaal contactoppervlak: NI/AU
- Nominale stroom IN: 4 A
- Materiaal: PK (contacthouder pen);(contacthouder bus)
- Buitendiameter kabel: 4,55 mm ±0,15 mm
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 1.5 m
- Kabeldoorsnede: 5x 0,34 mm² (signaalleiding)
- Standaardaanduiding: M12-push-pull
- Statusweergave: nee
- Buitenmantel, kleur: zwart grijs RAL 7021
- Toepassing: Standaard
- Andere bestendigheid: Goed bestand tegen zuren, logen en oplosmiddelen;hydrolyse- en microbenbestendig;bestand tegen zeewater;voorwaardelijk UV-bestendig (conform DIN en ISO 4892-2-A)
- Codering: A
- Type vergrendeling: Push-pull
- Isolatieweerstand: ≥ 16 GΩ*km (bij 20 °C)
- Materiaal contact: CuSn
- Testspanning: 3000 V
- Statusweergave aanwezig: nee
- Leidinggewicht: 33 kg/km
- UL AWM Style 20549
- Afgeschermd: nee
- Type geleiding: PUR halogeenvrij zwart [PUR]
- Opbouw van de printplaat signaalkabel: 42x 0,10 mm
- Signaaldraad AWG: 22
- Aderdiameter inclusief isolatie: 1,27 mm 0,05 mm (signaaldraad)
- Materiaal aderisolatie: PP
- Enkele ader, kleur: Bruin, wit, blauw, zwart, groen/geel
- Nominale spanning kabel: 300 V.
- Kleinste buigradius, vast gelegd: 23 mm
- Kleinste buigradius, beweegbaar gelegd: 46 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 10000000, buigradius: 46 mm, buigradius: 10 x D, verplaatsing: 10 m, verplaatsingssnelheid: 3 m/s, versnelling: 10 m/s²
- Vlamgebrek: Conform UL 758/1581 FT2;DIN en 60332-2-2 (20 s)
- Oliebestendigheid: Conform DIN en 60811-2-1
- Speciale eigenschappen: Geschikt voor sleepketting;siliconenvrij;vrij van storende stoffen voor laklaag;flexibel
- Aantal kabeluitgangen: 1
- Insteekcycli: ≥ 100
- Aansl. 1: Aansl. 1
- Codeertype: A
- Aansl. 2: Aansl. 2
- Wanddikte isolatie: Ca. 0,50 mm
- Printweerstand max.: Max. 58 Ω/km (bij 20 °C)
- PUR halogeenvrij zwart [PUR]: PUR halogeenvrij zwart [PUR]
- Halogeenvrij: Conform DIN VDE 0472 deel 815
- Dynamische belastbaarheid (torsie): Torsie: ±180°/m, torsiecycli: ≥ 2000000, torsiefrequentie: 35 cycli/min.
- Materiaal handgreep: TPU, moeilijk ontvlambaar, zelfdovend
- Materiaal schroefverbinding: Messing, vernikkeld
- Omgevingstemperatuur (bedrijf) (stekker/bus): -25 °C ... 85 °C (stekker/bus)
Piece
- Type
SAC-5P-P12MR/ 1,5-PUR/P12FS
- Soortnaam
Sensor/actuator kabel
- Aansluiting A
M12-stekker, haaks
- Aansluiting B
M12-bus, recht
- Aantal polen
5
- Kabellengte
1.5 m
- Mantelmateriaal
PUR
- Nominale spanning
48 V/AC
60 V/DC
- Buiten-Ø
4.55 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Bus
- Soort schroefdraad
M12
- Soort schroefdraad kabelaansluiting en montage
M12
- Kabelkleur
Zwart-grijs (RAL 7021)
- Codering
A
- Contactmateriaal
CuSn
- Contactoppervlakte
Ni/Au
IP65
IP67
- Bijzonderheden
Halogeenvrij
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
- Soort sluiting
Push-Pull
- Fabrikantnr.
1224229
- Inhoud
1 stuk(s)
- Kabel-Ø
4.55 mm
- Ontwerpspanning
48 V
- Afgeschermd
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3567085 Phoenix Contact 1224229 Sensor/actuator kabel M12 Aantal polen (sensoren): 5 1.5 m 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3567085 Phoenix Contact 1224229 Sensor/actuator kabel M12 Aantal polen (sensoren): 5 1.5 m 1 stuk(s) Piece
Omschrijving
Sensor-/actor-kabel, 5-polig, PUR halogeenvrij, zwart grijs RAL 7021, stekker haaks M12 Push-Pull, codering: A, op bus recht M12 Push-Pull, codering: A, kabellengte: 1,5 m.
