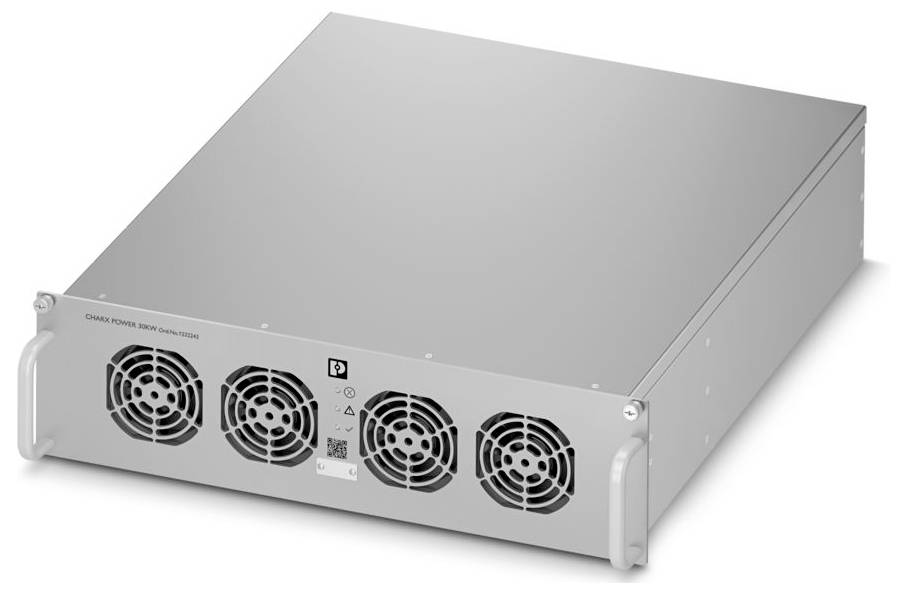

Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-vermogensmodule
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Technische specificaties
- Productfamilie: CHARX Power basic
- Aansluitmethode: 2x RJ45
- Breedte: 483 mm
- Hoogte: 134 mm
- Diepte: 550 mm
- Materiaal behuizing: Zn-al-legering
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
- Omgevingstemperatuur (opslag/transport): -40 °C... 70 °C.
- Normen/bepalingen: ANSI/UL 2202
- Montagemethode: 19"-rackmontage
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (in bedrijf): ≤ 95 % (niet-condenserend)
- Striptlengte: 18 mm ... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Hoogte-eenheid: 3 HE
- Overdrachtssnelheid: 125 kBit/s.
- Markering: IEC
- Beschermingsklasse: I
- Nominaal vermogen: 30 kW
- Aantal interfaces: 1
- Transmissielengte: Max. 20 m
- Aansluittechniek: Aansluittechniek
- Ingangsnominale spanning: 3x 400 V AC ... 480 V AC
- Ingangsspanningsbereik: 3x 340 V AC ... 530 V AC
- Inschakelstroomstootbegrenzing: < 60 A.
- Nominaal opgenomen vermogen: 31870 VA
- Rendement: > 95 % (POut >50 %)
- Beveiliging tegen overspanning bij uitgang (OVP): > 1040 V DC
- Printaansluiting: Printaansluiting
- starr: 10 mm² ... 50 mm²;25 mm² (aanbevolen)
- flexibel: 16 mm² ... 50 mm²;25 mm² (aanbevolen)
- Uitgang: Uitgang
- Digitaal: Digitaal
- Aantal fasen: 3
- Isolatiespanning ingang/uitgang: 2121 V DC
- MTBF (IEC 61709, SN 29500): > 300000 UUR
- De afmetingen van het artikel: De afmetingen van het artikel
- Gebruikshoogte: ≤ 4000 m (derating > 2000 m: 10 % / 1000 m)
- Standaardaanduiding: Standard for Safefy for Electric Vehicle (EV) Charging System Equipment
- AWG: 8 ... 0 (Cu);3 (aanbevolen)
- AC-bedrijf: AC-bedrijf
- Vorm van het netwerk: Sternetwerk (TN, TT, IT (PE))
- Arbeidsfactor (cos phi): 0,99
- Derating: > 55 °C (3,2 A/K);> 55 °C (1 kW/K)
- Regelafwijking: < 0,5% (spanningsafwijking lastverandering statisch 20 % ... 100 %);< 1% (stroomafwijking lastverandering statisch 20 % ... 100 %);± 0,2 % (verandering van ingangsspanningsbereik ±20 %)
- Storingsemissie: IEC 61000-6-3
- Immuniteit: IEC 61000-6-2
- Polmerken: +, -
- CAN-bus: CAN-bus
- Interface: CAN-bus
- Ondersteunde protocollen: CAN 2.0B
- Vergrendeling: Klikhaak
- Transmissiefysica: Draadgebonden
- Topologie: Daisy Chain
- Afsluitweerstand: 120 Ω (einddeelnemer termineren)
- Totale vervorming (THDi): < 5% (50 % ... 100 % oorspronkelijke belasting)
- Uitgangsspanningsbereik: 30 V DC ... 1000 V DC
- Uitgangsstroom: 0 A ... 100 A
- Verliesvermogen stand-by: < 14 W.
- Naam: Uitgang
- Galvanische scheiding tussen ingang en uitgang: Ja
- Isolatiespanning ingang, uitgang/behuizing: 2121 V DC (basisisolatie)
- Interne ventilatoren: Ja
- Luchtstroomrichting: Van voren naar achteren
- Geluidsniveau: < 60 dB (1 m)
- IEC 60664-1: II.
- Conductieve laadsystemen voor elektrische voertuigen - deel 21-2: EMC-eisen voor externe laadsystemen voor elektrische voertuigen: Conductieve laadsystemen voor elektrische voertuigen - deel 21-2: EMC-eisen voor externe laadsystemen voor elektrische voertuigen
- Ingangsstroom: 3x 54 A (340 V AC);3x 46 A (400 V AC)
- Isolatieweerstand: 10 MΩ
- Inschakelvertraging: < 8 s.
- Overslingergedrag: ± 3 % (inschakelproces)
- Aantal vermogensmodules als CAN-bus-component: Max. 48
- Isolatiespanning ingang, uitgang/signaal, communicatie: 4242 V DC
- Signaal isolatiespanning, communicatie/behuizing: 707 V DC
- Levensduur: 90000 uur (40 °C, elektrolytische condensatoren);70000 uur (40 °C, ventilator)
- Overtemperatuurbeveiliging (OTP): > 75 °C.
- Conductieve laadsystemen voor elektrische voertuigen - deel 1: Algemene eisen: Conductieve laadsystemen voor elektrische voertuigen - deel 1: Algemene eisen
- Conductieve laadsystemen voor elektrische voertuigen – deel 23: Gelijkstroomsystemen voor elektrische voertuigen: Conductieve laadsystemen voor elektrische voertuigen – deel 23: Gelijkstroomsystemen voor elektrische voertuigen
- Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment
- Ingangsfrequentie: 3x 50 Hz 60 Hz ±10 %
- Restwelness uitgangsstroom: ≤ 1 %
- Hot-PLUGGABLE verbinding: nee
- Ventilatie: nee
- Soortnaam
DC-vermogensmodule
- Veiligheidsklasse
I
- Diepte
550 mm
- Hoogte
134 mm
- Breedte
483 mm
IP20
- Inbouwhoogte
134 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-vermogensmodule
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-vermogensmodule
Omschrijving
CHARX Power basic, snellaadmodule voor de opbouw van DC-laadstations, 19"-rackmontage, ingang: 3-fasig, uitgang: 30 V DC...1000 V DC / 0 A...100 A
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
