Phoenix Contact 1395827 Sensor/actuator kabel M12 Aantal polen (sensoren): 5 10 m 1 stuk(s)
Soortnaam
Sensor/actuator kabel
Stekkernorm
Sensorik connector
Aansluiting A
Kabel, open eind
Aansluiting B
M12-bus, recht
Aantal polen
5
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 32,99 / Stuk)
€ 32,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Model: Bus recht M12 push-pull
- Aantal polen: 5
- NOMINALE SPANNING UN: 48 V AC;60 V DC
- Brandbaarheidsklasse conform UL 94: V0
- Mechanische gegevens: Mechanische gegevens
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP65/IP67
- Omgevingstemperatuur (bedrijf): -40 °C- 80 °C (kabel, vast leggen);-25 °C ... 80 °C (kabel, verplaatsbaar leggen)
- Normen/bepalingen: IEC 61076-2-010
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 3
- Materiaal afdichting: FKM
- Materiaal contactoppervlak: NI/AU
- Nominale stroom IN: 4 A
- Materiaal: PA (contacthouder bus)
- Buitendiameter kabel: 4,55 mm ±0,15 mm
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 10 m
- Kabeldoorsnede: 5x 0,34 mm² (signaalleiding)
- Standaardaanduiding: M12-push-pull
- Statusweergave: nee
- Buitenmantel, kleur: zwart grijs RAL 7021
- Toepassing: Standaard
- Andere bestendigheid: Goed bestand tegen zuren, logen en oplosmiddelen;hydrolyse- en microbenbestendig;bestand tegen zeewater;voorwaardelijk UV-bestendig (conform DIN en ISO 4892-2-A)
- Codering: A
- Type vergrendeling: Push-pull
- Isolatieweerstand: ≥ 16 GΩ*km (bij 20 °C)
- Materiaal contact: CuSn
- Testspanning: 3000 V
- Statusweergave aanwezig: nee
- Leidinggewicht: 33 kg/km
- UL AWM Style 20549
- Afgeschermd: nee
- Type geleiding: PUR halogeenvrij zwart [PUR]
- Opbouw van de printplaat signaalkabel: 42x 0,10 mm
- Signaaldraad AWG: 22
- Aderdiameter inclusief isolatie: 1,27 mm 0,05 mm (signaaldraad)
- Materiaal aderisolatie: PP
- Enkele ader, kleur: Bruin, wit, blauw, zwart, groen/geel
- Nominale spanning kabel: 300 V.
- Kleinste buigradius, vast gelegd: 23 mm
- Kleinste buigradius, beweegbaar gelegd: 46 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 10000000, buigradius: 46 mm, buigradius: 10 x D, verplaatsing: 10 m, verplaatsingssnelheid: 3 m/s, versnelling: 10 m/s²
- Vlamgebrek: Conform UL 758/1581 FT2;DIN en 60332-2-2 (20 s)
- Oliebestendigheid: Conform DIN en 60811-2-1
- Speciale eigenschappen: Geschikt voor sleepketting;siliconenvrij;vrij van storende stoffen voor laklaag;flexibel
- Aantal kabeluitgangen: 1
- Insteekcycli: ≥ 100
- Aansl. 1: Aansl. 1
- Codeertype: A
- Aansl. 2: Aansl. 2
- Wanddikte isolatie: Ca. 0,50 mm
- Printweerstand max.: Max. 58 Ω/km (bij 20 °C)
- PUR halogeenvrij zwart [PUR]: PUR halogeenvrij zwart [PUR]
- Halogeenvrij: Conform DIN VDE 0472 deel 815
- Dynamische belastbaarheid (torsie): Torsie: ±180°/m, torsiecycli: ≥ 2000000, torsiefrequentie: 35 cycli/min.
- Materiaal handgreep: TPU, moeilijk ontvlambaar, zelfdovend
- Materiaal schroefverbinding: Messing, vernikkeld
- Omgevingstemperatuur (bedrijf) (stekker/bus): -25 °C ... 85 °C (stekker/bus)
- Type
SAC-5P-10,0-PUR/P12FS
- Soortnaam
Sensor/actuator kabel
- Stekkernorm
Sensorik connector
- Aansluiting A
Kabel, open eind
- Aansluiting B
M12-bus, recht
- Aantal polen
5
- Kabellengte
10 m
- Mantelmateriaal
PUR
- Nominale spanning
48 V/AC
60 V/DC
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
4.55 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Bus
- Soort schroefdraad
M12
- Kabelkleur
Zwart-grijs (RAL 7021)
- Codering
A
- Contactmateriaal
CuSn
- Contactoppervlakte
Ni/Au
- Max. dwarsdoorsnede
0.34 mm²
IP65
IP67
- Bijzonderheden
Halogeenvrij
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
- Soort sluiting
Push-Pull
- Fabrikantnr.
1395827
- Inhoud
1 stuk(s)
- Kabel-Ø
4.55 mm
- Kabeldiameter tot
4.55 mm
- Kabel-Ø
4.55 mm (max)
- Ontwerpspanning
48 V
- Afgeschermd
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3585801 Phoenix Contact 1395827 Sensor/actuator kabel M12 Aantal polen (sensoren): 5 10 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3585801 Phoenix Contact 1395827 Sensor/actuator kabel M12 Aantal polen (sensoren): 5 10 m 1 stuk(s)
Omschrijving

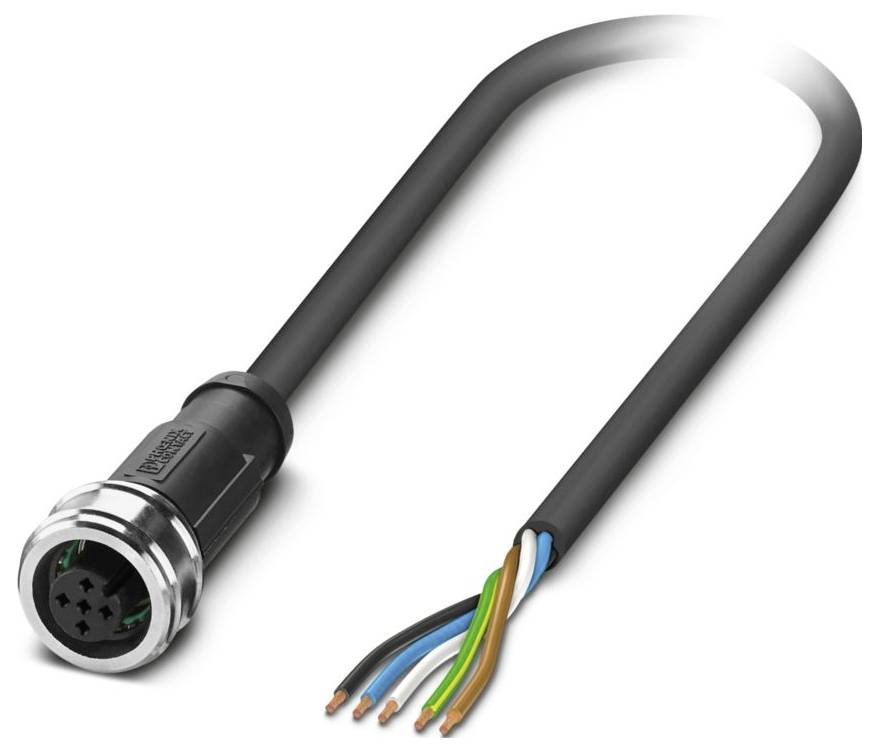

Sensor-/actor-kabel, 5-polig, PUR halogeenvrij, zwart-grijs RAL 7021, vrij kabeluiteinde, op bus recht M12 push-pull, codering: a, kabellengte: 10 m
