Phoenix Contact 1404548 Schakelkastdoorvoering Aantal polen (sensoren): 8 Bus, recht 1 stuk(s)

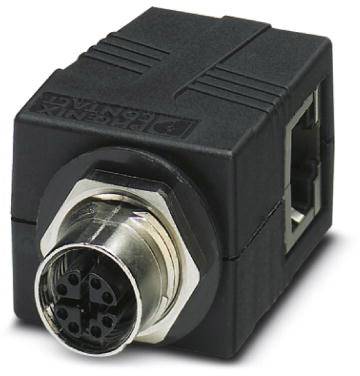

Een zwarte adapterstekker met metalen schroefdraad en meerdere aansluitpunten, geschikt voor het verbinden van elektrische apparaten.

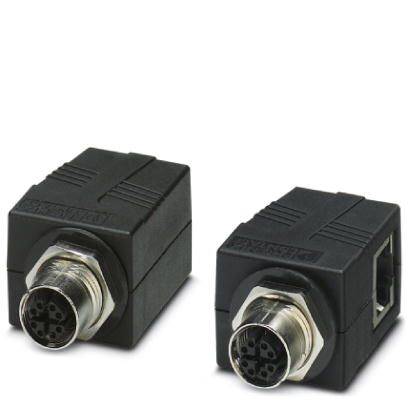

Twee zwarte adapters met verschillende aansluitingen, links een rond uiteinde, rechts een vierkant uiteinde, op een witte achtergrond.

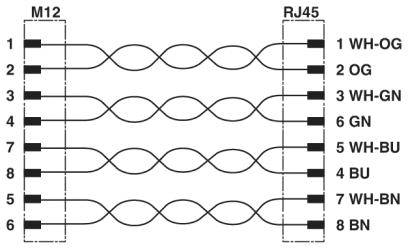

Bedradingsdiagram toont de pinbezetting van M12 naar RJ45: 1 naar 1 (WH-OG), 2 naar 2 (OG), 3 naar 3 (WH-GN) enzovoorts. Geschikt voor netwerkverbindingen.

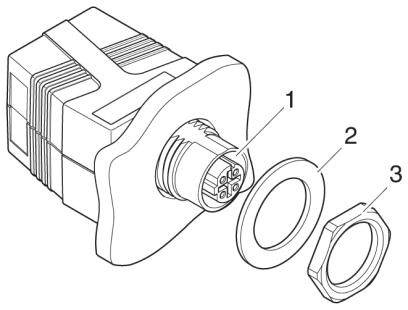

Steekverbinding met drie gemarkeerde onderdelen: 1 is de stekker, 2 de afdichting, 3 de moer voor bevestiging.

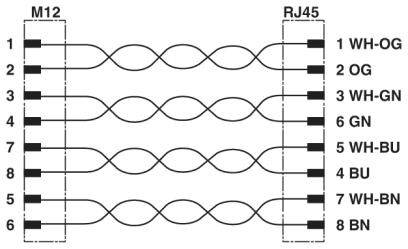

'Diagram van een M12 naar RJ45 bekabeling. Toont overeenkomstige pinbezettingen tussen de connectoren: WH-OG, OG, WH-GN, GN, WH-BU, BU, WH-BN, BN.'

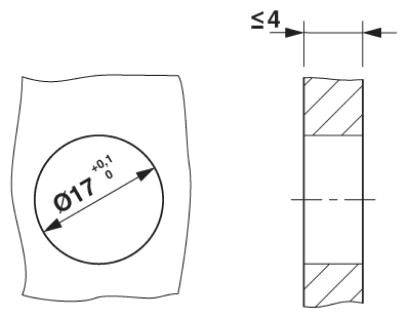

Technische tekening van een onderdeel: Een cirkel met een diameter van 17 mm (+0,1/0) en een maximale dikte van 4 mm.

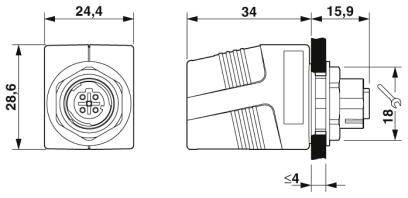

'Technische tekening van een connector met afmetingen: 24,4 mm x 28,6 mm en 34 mm diepte. Gedetailleerde zijaanzicht en bovenaanzicht.'
1/7
Afbeelding vergelijkbaar
Soortnaam
Schakelkastdoorvoering
Bouwtype
Bus, recht
Aansluiting A
M12-bus, recht
Aansluiting B
RJ45 bus
Aantal polen
8
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 11 jan. 2027
Aantal
Totaal (€ 77,99 / Stuk)
€ 77,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Brandbaarheidsklasse conform UL 94: V0
Type

VS-BH-M12FSX-10G-RJ45/90

Soortnaam

Schakelkastdoorvoering

Bouwtype

Bus, recht

Aansluiting A

M12-bus, recht

Aansluiting B

RJ45 bus

Aantal polen

8

Nominale spanning

48 V

Nominale stroom

0.5 A

Nominale stroom (afgerond)

500 mA

Codering

X

Contactmateriaal

Koperlegering

IP65

Min. temperatuur

-25 °C

Max. temperatuur

+85 °C

Fabrikantnr.

1404548

Inhoud

1 stuk(s)

Conform RoHS

Ja

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2136560 Phoenix Contact 1404548 Schakelkastdoorvoering Aantal polen (sensoren): 8 Bus, recht 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2136560 Phoenix Contact 1404548 Schakelkastdoorvoering Aantal polen (sensoren): 8 Bus, recht 1 stuk(s)

Omschrijving

IP65/67; UL.
