Phoenix Contact 1408854 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Bus, haaks 10.00 m 1 stuk(s) Piece

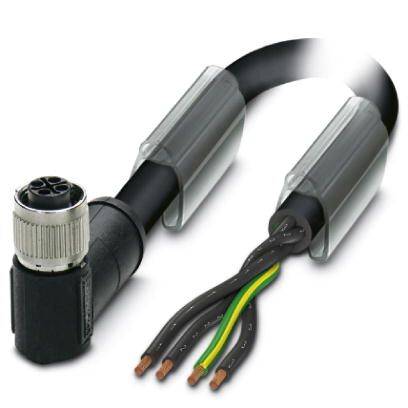

Een zwart industrieel stekerkabel met vier geïsoleerde geleiders in de kleuren zwart, bruin, blauw en groen-geel.

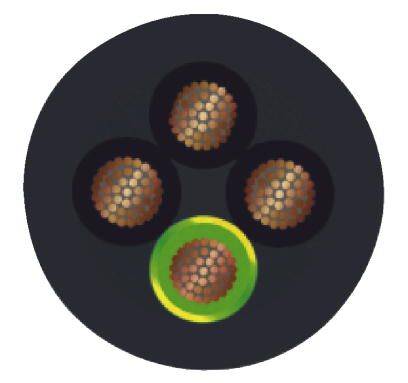

Een zwarte dwarsdoorsnede van een kabel toont drie koperkleurige geleiders bovenaan en één onderaan, omgeven door een gele en groene isolatie.

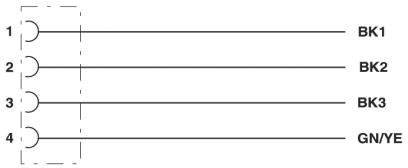

'Weergave van vier parallelle kabels, genummerd van 1 tot 4, met aanduidingen BK1, BK2, BK3, GN/YE ernaast.'

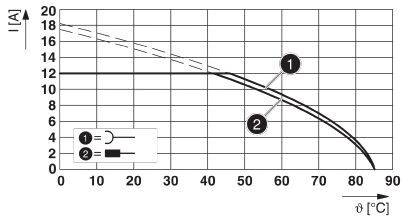

Diagram toont twee stroomcurves (1) en (2) afhankelijk van de temperatuur (X-as: 0-90 °C, Y-as: 0-20 A) met een dalende trend.

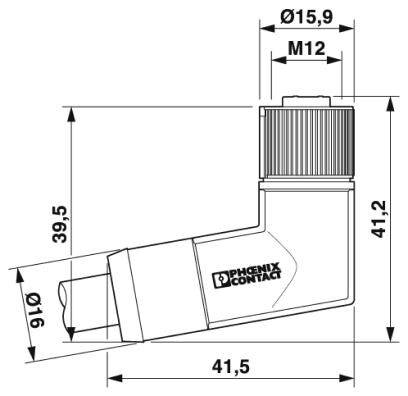

Een technische tekening van een stekkerverbinding van "Phoenix Contact", met afmetingen: Ø15,9, M12, 39,5, 41,5, Ø6, en 41,2 millimeter.

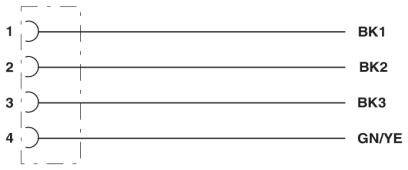

Vier horizontale lijnen, genummerd van 1 tot 4, zijn voorzien van de aanduidingen 'BK1', 'BK2', 'BK3' en 'GN/YE'.

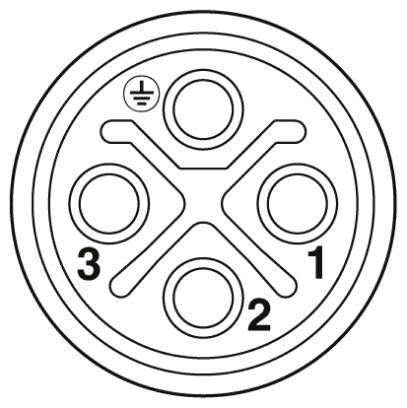

Schakelschema van een elektrische stekker met vier aansluitpunten, genummerd van 1 tot 3, inclusief aardingssymbool linksboven.
1/7
Afbeelding vergelijkbaar
Soortnaam
Sensor/actuator aansluitkabel
Bouwtype
Bus, haaks
Aansluiting A
Kabel, open eind
Aansluiting B
M12-bus, haaks
Aantal polen
4
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 20 nov.
Aantal
Totaal (€ 109,99 / Stuk)
€ 109,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Normen/voorschriften: M12-connector IEC 61076-2-111
  • Isolatieweerstand: 100 MΩ
  • Insteekcycli: 100
  • Met een aantrekkoppel van 0,4 Nm (M12-connectoren)
  • Kabeltype: PUR halogeenvrij zwart
  • Kabeltype (afgekort): PUR
  • AWG spanning: 16
  • Buitenmantel, Kleur: zwartgrijs RAL 7021
  • Aantal buig cycli: 2000000
  • Rijweg: 10 m
  • Verplaatsingssnelheid: 3 m/s
  • Versnelling: 10 m/s²
  • Materiaal ader: blanke Cu-draad
  • Verontreinigingsgraad: 3
  • Brandbaarheidsklasse conform UL 94: V0
  • Overspanningscategorie: III
  • Materiaal greep: PP
  • Materiaal gekartelde: spuitgietzink, vernikkeld
  • Aderweerstand: ≤ 13 Ω/km (bij 20 °C)

Piece

Type

SAC-4P-10,0-PUR/M12FRS PE

Soortnaam

Sensor/actuator aansluitkabel

Bouwtype

Bus, haaks

Aansluiting A

Kabel, open eind

Aansluiting B

M12-bus, haaks

Aantal polen

4

Kabellengte

10.00 m

Mantelmateriaal

PUR

Nominale spanning

690 V/AC

Nominale stroom

12 A

Nominale stroom (afgerond)

12 A

Aansluitdoorsnede (max.)

1.5 mm²

Buiten-Ø

8.8 mm

Aansluiting

Bus

Soort schroefdraad

M12

Soort schroefdraad kabelaansluiting en montage

M12

Codering

S

Contactmateriaal

CuZn

Contactoppervlakte

Ni/Au

IP65

Bijzonderheden

Halogeenvrij

Min. temperatuur

-25 °C

Max. temperatuur

+85 °C

Soort sluiting

Schroef

Fabrikantnr.

1408854

Inhoud

1 stuk(s)

Kabel-Ø

8,8 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2209161 Phoenix Contact 1408854 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Bus, haaks 10.00 m 1 stuk(s) Piece

Datablad 2209161 Phoenix Contact 1408854 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Bus, haaks 10.00 m 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209161 Phoenix Contact 1408854 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 Bus, haaks 10.00 m 1 stuk(s) Piece

Omschrijving

Eenvoudig en veilig: 100% elektrisch geteste insteekbare componenten. Krachtig: AC-connector voor tot 12 A en 630 V AC. Bescherming tegen verkeerd aansluiten door speciale S-codering. Onze standaard: de robuuste halogeenvrije PUR-leiding.
