Afbeelding vergelijkbaar

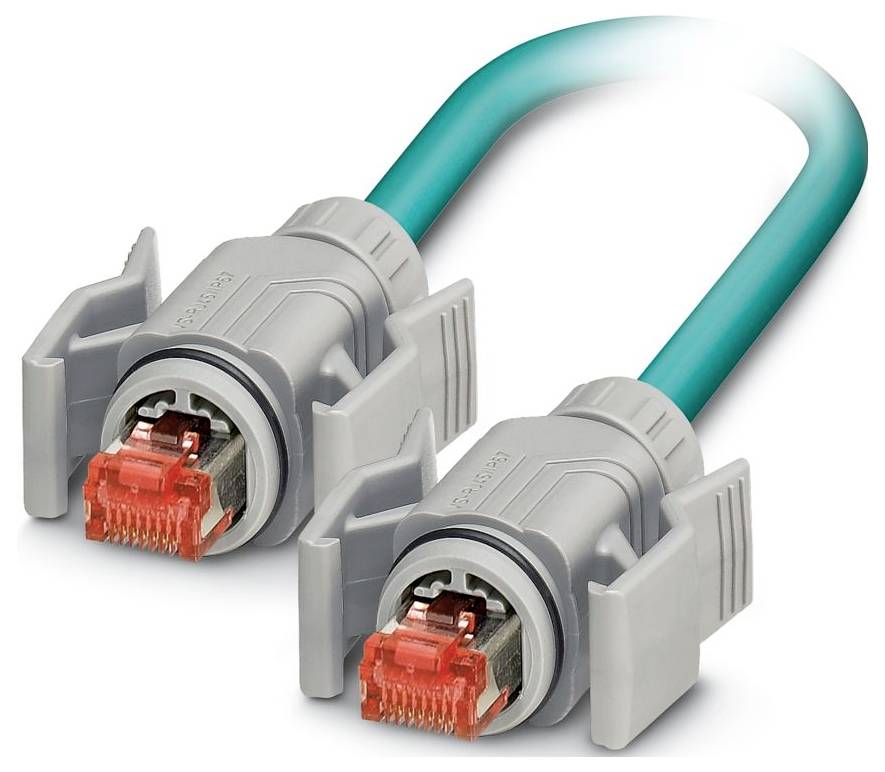

Phoenix Contact 1408955 Verbindingskabel Aantal polen (sensoren): 8 1 m 1 stuk(s) Piece
Soortnaam
Verbindingskabel
Stekkernorm
Ethernet
Aansluiting A
RJ45 stekker
Aansluiting B
RJ45 stekker
Aantal polen
8
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 46,99 / Stuk)
€ 46,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- PRODUCTFAMILIE: RJ45 BASIC IE8 CAT5
- Aantal polen: 8
- Nominale spanning UN: 48 V.
- Brandbaarheidsklasse conform UL 94: V2
- Veiligheidsklasse: IP67/IP65
- Omgevingstemperatuur (bedrijf): -40 °C- 80 °C (kabel, vast leggen);-20 °C ... 80 °C (kabel, verplaatsbaar leggen)
- Verontreinigingsgraad: 2
- Materiaal contactoppervlak: NI/AU
- Overdrachtssnelheid: 1 Gbit/s.
- Nominale stroom IN: 1 A
- Buitendiameter kabel: 6,40 mm ±0,2 mm
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 1,00 m
- Kabeldoorsnede: 4x 2x 0,14 mm²
- NOMINALE SPANNING (III/3): 72 V (DC)
- Buitenmantel, kleur: Waterblauw RAL 5021
- Kleur (behuizing): Grijs
- Isolatieweerstand: ≥ 5 GΩ*km.
- Materiaal contact: CuSn
- Materiaal contacthouder: PC
- Leidinggewicht: 47 kg/km
- UL AWM STYLE: 20963 (80 °C / 30 V)
- Afgeschermd: ja
- Type kabel: Ethernet flexibel CAT5, 4 paren [94B]
- Opbouw van de printplaat signaalkabel: 7x 0,16 mm
- Signaaldraad AWG: 26
- Aderdiameter inclusief isolatie: 0,96 mm
- Materiaal aderisolatie: Geëxpandeerde PE
- Enkele ader, kleur: Wit/blauw-blauw, wit/oranje-oranje, wit/groen-groen, wit/bruin-bruin
- Wanddikte buitenmantel: 1,05 mm
- Totaal: 4 paren aan de ziel
- Nominale spanning kabel: ≤ 100 V.
- Minimale buigradius, vast gelegd: 4 x D.
- Minimale buigradius, flexibel gelegd: 8 x D.
- Kleinste buigradius, vast gelegd: 26 mm
- Kleinste buigradius, beweegbaar gelegd: 52 mm
- Vlamgebrek: Volgens IEC 60332-1-2
- Oliebestendigheid: Volgens en 60811-2-1
- Insteekcycli: ≥ 750
- Aansl. 1: Aansl. 1
- Aansl. 2: Aansl. 2
- Halogeenvrij: Conform IEC 60754-1
- Opbouw van de printplaat: 4x2xAWG26/7, SF/UTP
- Optische afscherming: 70%
- Loopweerstand: ≤ 290,00 Ω/km
- Golfweerstand: 100 Ω ± 5 Ω (bij 100 MHz)
- Testspanning ader/ader: 700 V (50 Hz, 1 min.)
- Testspanning ader/afscherming: 700,00 V (50 Hz, 1 min.)
- Paardeverzeeling: 2 aders aan het paar
- Type sensor: Ethernet
- Signaaltype/categorie: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s
- Transmissieeigenschappen (categorie): CAT5 (IEC 11801:2002)
- Signaalduur: 5,3 ns/m
- Koppelweerstand: ≤ 100,00 mΩ/m (bij 10 MHz)
- Lijncapaciteit: 48 NF/km (bij 1 kHz)
- Treksterkte: ≤ 100 N
- Naalniveaudemping (NEXT): 71,3 dB (bij 1 MHz);62,3 dB (bij 4 MHz);56,3 dB (bij 10 MHz);53,2 dB (bij 16 MHz);51,8 dB (bij 20 MHz);48,9 dB (bij 31,25 MHz);44,4 dB (bij 62,5 MHz);41,3 dB (bij 100 MHz)
- DB (bij MHz);dB (bij MHz);dB (bij MHz);dB (bij 16 MHz);42,8 dB (bij 20 MHz);47,3 dB (bij 10 MHz);44,2 dB (bij 62,5 MHz); 32,3 dB (bij 100 MHz);39,9 dB (bij 31,25 MHz);35,4 dB (bij 62,3 MHz);53,3 dB (bij 4 MHz)
- Terugstroomdemping (RL): 23 dB (bij 4 MHz);24,1 dB (bij 21,5 MHz);25 dB (bij 10 MHz);25 dB (bij 16 MHz);25 dB (bij 20 MHz);23,6 dB (bij 31,25 MHz);8 dB (bij 62,5 MHz);20,1 dB (bij 100 MHz)
- Afscherming: 3,2 dB (bij 1 MHz);6 dB (bij 4 MHz);9,5 dB (bij 10 MHz);12,1 dB (bij 16 MHz);13,6 dB (bij 20 MHz);17,1 dB (bij 31,25 MHz );24,8 dB (bij 62,5 MHz);32 dB (bij 100 MHz)
- Omgevingstemperatuur (verplaatsing): -20 °C ... 80 °C
- Overdrachtssnelheid: 1 Gbit/s
- Dimensietekening: Polbeeld RJ45-stekker
- Uitvoering: RJ45-stekker, recht, 8-polig, vergrendeling
- Stekkracht: 30 N (per signaalcontact)
- Trekkracht: 50 N (per signaalcontact)
- Ethernet flexibel CAT5, 4 paren [94B]: Ethernet flexibel CAT5, 4 paren [94B]
Piece
- Type
NBC-R4MC/1,0-94B/R4MC
- Soortnaam
Verbindingskabel
- Stekkernorm
Ethernet
- Aansluiting A
RJ45 stekker
- Aansluiting B
RJ45 stekker
- Aantal polen
8
- Kabellengte
1 m
- Mantelmateriaal
PUR
- Nominale spanning
48 V
- Buiten-Ø
6.40 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.14 mm²
- Aansluiting
RJ45
- Kabelkleur
Waterblauw
- Contactmateriaal
CuSn
- Contactoppervlakte
Ni/Au
IP67
IP65
- Bijzonderheden
Halogeenvrij
Beschermd
- Min. temperatuur
-40 °C
- Max. temperatuur
80 °C
- Fabrikantnr.
1408955
- Inhoud
1 stuk(s)
- Kabel-Ø
6.40 mm
- Kabeldiameter tot
6.40 mm
- Kabel-Ø
6.40 mm (max)
- Ontwerpspanning
48 V
- Afgeschermd
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3586466 Phoenix Contact 1408955 Verbindingskabel Aantal polen (sensoren): 8 1 m 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3586466 Phoenix Contact 1408955 Verbindingskabel Aantal polen (sensoren): 8 1 m 1 stuk(s) Piece
Omschrijving
Netwerkkabel, beschermingsklasse: IP67, kabellengte: 1 m, aantal Polen: 8, 1 Gbit/s, CAT5, kabeluitgang: recht, Ethernet
