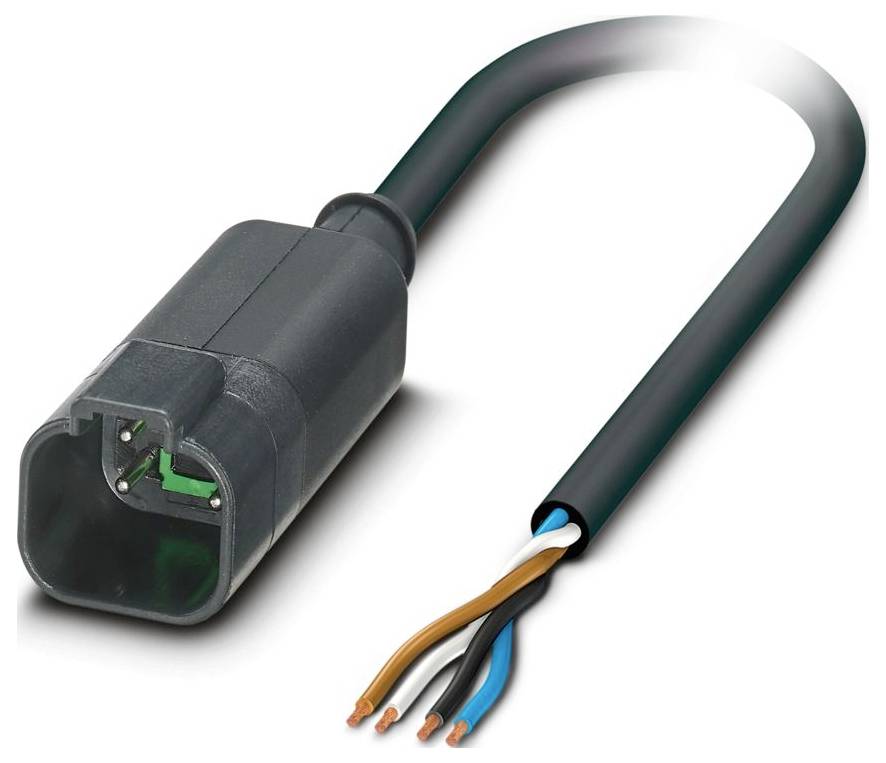

Afbeelding vergelijkbaar
Phoenix Contact 1415013 Sensor/actuator kabel Aantal polen (sensoren): 4 3 m 1 stuk(s)
Soortnaam
Sensor/actuator kabel
Stekkernorm
DUITS
Aansluiting A
Stekker recht DT04-4P
Aansluiting B
Kabel, open eind
Aantal polen
4
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 31,99 / Stuk)
€ 31,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Model: Vrij kabeluiteinde
- Aantal polen: 4
- NOMINALE SPANNING UN: 48 V AC;48 V DC
- Brandbaarheidsklasse conform UL 94: V2
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP67/IP69K
- Omgevingstemperatuur (bedrijf): -40 °C- 80 °C (kabel, vast leggen);-25 °C ... 80 °C (kabel, verplaatsbaar leggen)
- Materiaal (afdichting): silicone
- Materiaal contactoppervlak: Vernikkeld
- Nominale stroom IN: 8 A
- Buitendiameter kabel: 5,70 mm ±0,15 mm
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 3 m
- Kabeldoorsnede: 4x 0,75 mm² (signaalleiding)
- Veiligheidsschakeling: Ongecoat
- Statusweergave: nee
- Buitenmantel, kleur: zwart grijs RAL 7021
- Toepassing: Mobiel hydraulisch systeem
- Andere bestendigheid: hydrolyse- en microbestendig;voorwaardelijk UV-bestendig (conform DIN en ISO 4892-2-A);adhesie-arm;slijtvast
- Codering: A
- Type vergrendeling: Vergrendeling
- Isolatieweerstand: ≥ 1 GΩ*km (bij 20 °C)
- Materiaal contact: Cu legering
- Testspanning: ≥ 3000 V AC (Spark test)
- Statusweergave aanwezig: nee
- Materiaal contacthouder: PA 6.6
- Leidinggewicht: 51 kg/km
- UL AWM STYLE: 20549 / 10152 (80 °C / 300 V)
- Afgeschermd: nee
- Type geleiding: PUR halogeenvrij zwart [PUR]
- Opbouw van de printplaat signaalkabel: 42x 0,15 mm
- Signaaldraad AWG: 18
- Aderdiameter inclusief isolatie: 1,69 mm ± 0,05 mm (signaaldraad)
- Materiaal aderisolatie: PP
- Enkele ader, kleur: Bruin, blauw, zwart, wit
- Wanddikte buitenmantel: ≥ 0,38 mm
- Totale seilung: 4 aders overlangs verseilt
- Nominale spanning kabel: ≤ 300 V AC
- Minimale buigradius, vast gelegd: 5 x D.
- Minimale buigradius, flexibel gelegd: 10 x D.
- Kleinste buigradius, vast gelegd: 29 mm
- Kleinste buigradius, beweegbaar gelegd: 57 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 4000000, buigradius: 48 mm, verplaatsing: 10 m, verplaatsingssnelheid: 3 m/s, versnelling: 10 m/s²
- Vlamgebrek: Conform UL 758/1581 (horizontaal);conform UL 758/1581 FT2;conform DIN en 60332-2-2
- Oliebestendigheid: Conform DIN en 60811-2-1, 168 uur bij 100 °C;conform UL 758, 168 uur bij 60 °C.
- Speciale kenmerken: Flexibel;geschikt voor sleepketting
- Aantal kabeluitgangen: 1
- Aansl. 1: Aansl. 1
- Codeertype: A
- Aansl. 2: Aansl. 2
- Wanddikte isolatie: ≥ 0,21 mm
- Stroomweerstand max.: ≤ 26 Ω/km (bij 20 °C)
- PUR halogeenvrij zwart [PUR]: PUR halogeenvrij zwart [PUR]
- Halogeenvrij: Conform DIN VDE 0472 deel 815;conform DIN en 50267-2-1
- Materiaal handgreep: TPU
- Materiaal schroefverbinding: Niet aanwezig
- Omgevingstemperatuur (bedrijf) (stekker/bus): -20 °C ... 80 °C (stekker/bus)
- Type
SAC-4P-DTMS/ 3,0-PUR
- Soortnaam
Sensor/actuator kabel
- Stekkernorm
DUITS
- Aansluiting A
Stekker recht DT04-4P
- Aansluiting B
Kabel, open eind
- Aantal polen
4
- Kabellengte
3 m
- Mantelmateriaal
PUR
- Nominale spanning
48 V/AC
48 V/DC
- Buiten-Ø
5.70 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.75 mm²
- Aansluiting
Deutsch DT04-4P
- Kabelkleur
Zwart-grijs (RAL 7021)
- Codering
A
- Contactmateriaal
Koperlegering
IP67
IP69K
- Bijzonderheden
Halogeenvrij
- Min. temperatuur
-40 °C
- Max. temperatuur
80 °C
- Soort sluiting
Snap-In
- Fabrikantnr.
1415013
- Inhoud
1 stuk(s)
- Kabel-Ø
5.70 mm
- Kabeldiameter tot
5.70 mm
- Kabel-Ø
5.70 mm (max)
- Ontwerpspanning
48 V
- Afgeschermd
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3586965 Phoenix Contact 1415013 Sensor/actuator kabel Aantal polen (sensoren): 4 3 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3586965 Phoenix Contact 1415013 Sensor/actuator kabel Aantal polen (sensoren): 4 3 m 1 stuk(s)
Omschrijving
Sensor-/actor-kabel, 4-polig, PUR halogeenvrij, zwart grijs RAL 7021, stekker recht DEUTSCH DT04-4P klemvergrendeling, codering: A, schakeling: Ongecodeerd, op vrij kabeluiteinde, kabellengte: 3 m.
