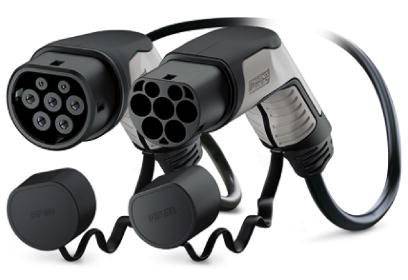

Twee elektrische auto-laadaansluitzichten naast elkaar, met afneembare deksels, tonen verschillende aansluitconfiguraties.

Afbeelding vergelijkbaar

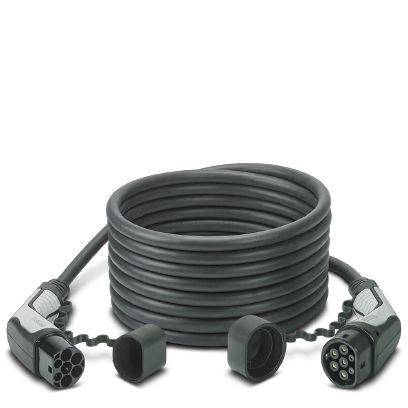

Een lang, zwart oplaadkabel voor elektrische voertuigen met twee stekkers aan de uiteinden, opgerold en bedoeld voor het laden tussen voertuig en laadpaal.

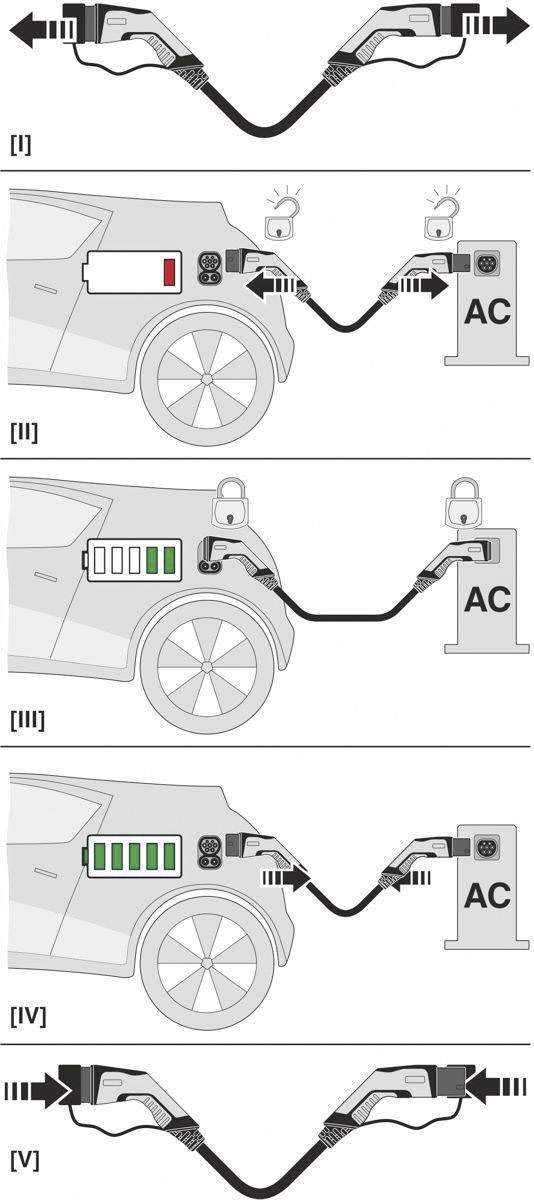

'Weergave van het laadproces van een elektrisch voertuig in vier stappen: Stap 1 - Aansluiten; Stap 2 - Laden start; Stap 3 - Laden loopt; Stap 4 - Laden voltooid.'

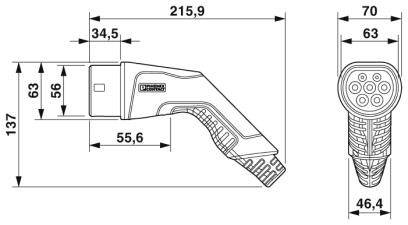

Technische tekening van een stekker met afmetingen: totale lengte 215,9 mm, hoogte 137 mm, stekkerlengte 55,6 mm, aansluitbreedte 34,5 mm.

Technische tekening van een oplaadstekker met afmetingen, toont bovenaanzicht en zijaanzicht, inclusief lengte- en breedtematen.

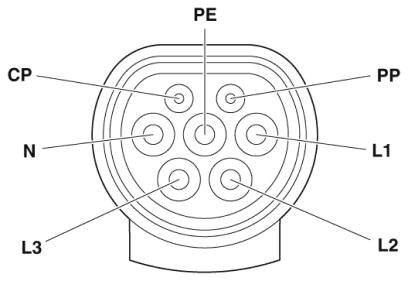

Schema van een voertuiglaadcontactdoos IEC 62196 Type 2 met zeven gemarkeerde contacten: PE, PP, L1, L2, L3, N, CP.

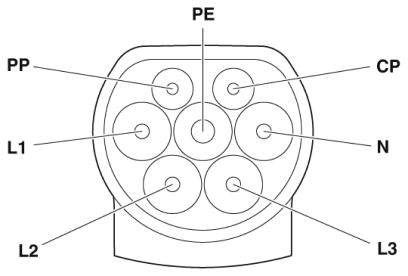

'Type 2 Laadstekker'-diagram met aansluitingen: PE, PP, CP, N, L1, L2, L3; toont stekkeraanzicht voor elektrische voertuigen.

Een elektrische auto wordt opgeladen bij een AC-laadstation. De kabel verbindt de laadaansluiting van de auto met het station.

1/8

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 22 sep.

28 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 318,18 / Stuk)

€ 318,18

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Kleur behuizing: zwart
Kleur contactdoos: zwart
Kleur handgreep: grijs
Materiaal behuizing: kunststof
Materiaal handgreep: zacht kunststof
Materiaal contactdoos: kunststof
Materiaaloppervlak contacten: Ag
Buitenmantel: zwart
Kleur beschermkap: zwart
Materiaal beschermkap: zacht kunststof
Buitenmantel, materiaal: TPE-U
Laadstekker van het voertuig breedte: 70 mm
Laadstekker van het voertuig hoogte: 137 mm
Laadstekker van het voertuig diepte: 215,9 mm
Infrastructuur-laadstekker hoogte: 131,8 mm
Infrastructuur-laadstekker breedte: 58 mm
Infrastructuur-laadstekker diepte: 233,4 mm
Omgevingstemperatuur (opslag / transport): -40 tot +80 °C
Oplaadvermogen maximaal: 26,6 kW
Aantal vermogenscontacten: 5 (L1, L2, L3, N, PE)
Aantal signaalcontacten: 2 (CP, PP)
Signaalcontacten nominale stroom: 2 A
Signaalcontacten nominale spanning: 30 V/AC
Weerstandscodering: 220 Ω (tussen PE en PP)
Steekcycli: > 10.000
Insteekkracht: < 100 N
Uittrekkracht: < 100 N
Minimale buigradius: 255 mm (15 x diameter)
Soort leiding: recht
Buitendiameter kabel: 17 mm ±0,4 mm
Kabelstructuur: 5 x 6 mm² + 1 x 0,5 mm²
Kabelweerstand: < 0,0033 Ω/m

Soortnaam: eMobility laadkabel

Aansluiting A: Type 2

Aansluiting B: Type 2

Aantal fases: 3-fasig

Uitvoering: C-line zwart / grijs

Laadmodus: Mode 3

Kabellengte: 8 m

Nominale spanning: 480 V/AC

Nominale stroom: 32 A

Nominale stroom (afgerond): 32 A

: IP44
IP54

Min. temperatuur: -30 °C

Max. temperatuur: +50 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209271 Phoenix Contact 1627999 eMobility laadkabel 8 m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209271 Phoenix Contact 1627999 eMobility laadkabel 8 m

Omschrijving

Verzilverd oppervlak van de vermogens- en signaalcontacten. Gecertificeerd conform IATF 16949:2016 en ISO 9001:2015.
