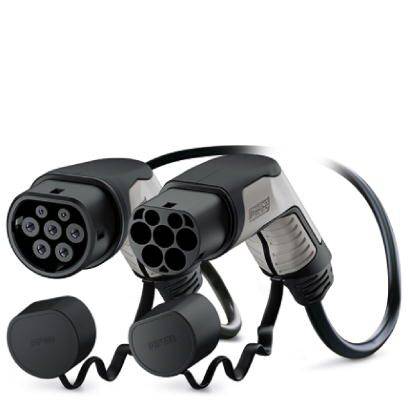

Twee laadstekkers voor elektrische voertuigen met spiraalvormige kabels, naast elkaar liggend, op een witte achtergrond.

Afbeelding vergelijkbaar

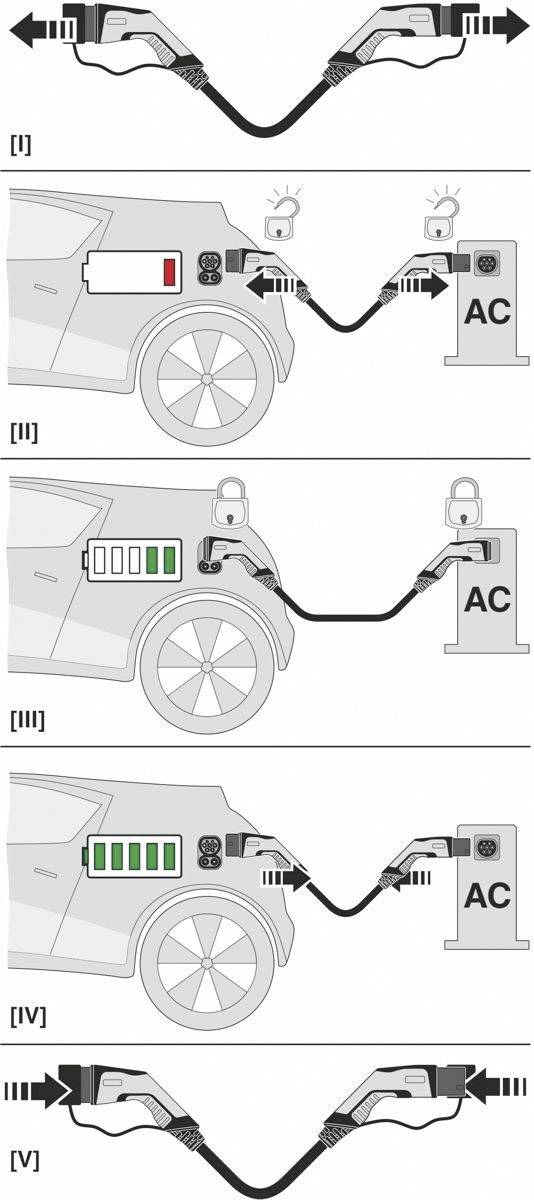

Diagram toont het laadproces van een elektrische auto in vier stappen: Kabel aansluiten, Laadproces starten, Batterij wordt gevuld, Kabel verwijderen.

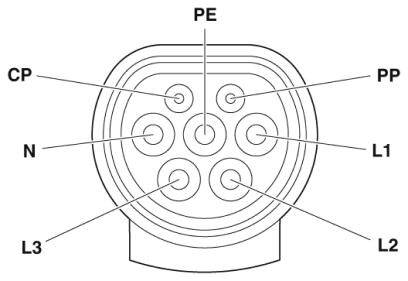

'Schema van een connector: PE, CP, PP, N, L1, L2, L3 met bijbehorende positie gemarkeerd. 7-polig systeem, geschikt voor mogelijke toepassing in laadapparatuur.'

Technische tekening van een stekker met afmetingen: lengte 233,4 mm, breedte 46,4 mm, hoogte 131,8 mm. Zij- en vooraanzicht weergegeven.

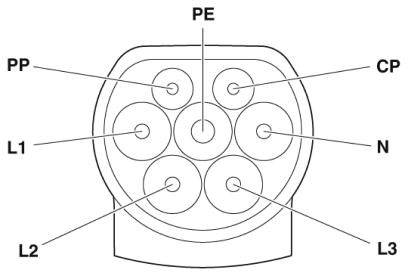

Stekkertype-diagram met zeven gemarkeerde contacten: PE, PP, L1, L2, L3, CP, N. Toont de rangschikking en functie van de contacten.

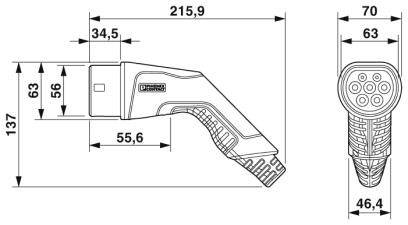

Technische tekening van een stekkertype met afmetingen: lengte 215,9 mm, breedte 63 mm, hoogte 137 mm. Toont zij- en vooraanzicht.

Afbeelding van een elektrische auto die via een kabel is aangesloten op een laadstation met het opschrift 'AC'.

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 255,37 / Stuk)

€ 255,37

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Kleur behuizing: zwart
Kleur contactdoos: zwart
Kleur handgreep: grijs
Materiaal behuizing: kunststof
Materiaal handgreep: zacht kunststof
Materiaal contactdoos: kunststof
Materiaaloppervlak contacten: Ag
Buitenmantel: zwart
Kleur beschermkap: zwart
Materiaal beschermkap: zacht kunststof
Buitenmantel, materiaal: TPE-U
Laadstekker van het voertuig breedte: 70 mm
Laadstekker van het voertuig hoogte: 137 mm
Laadstekker van het voertuig diepte: 215,9 mm
Infrastructuur-laadstekker hoogte: 131,8 mm
Infrastructuur-laadstekker breedte: 58 mm
Infrastructuur-laadstekker diepte: 233,4 mm
Omgevingstemperatuur (opslag / transport): -40 tot +80 °C
Oplaadvermogen maximaal: 26.6 kW
Aantal vermogenscontacten: 5 (L1, L2, L3, N, PE)
Aantal signaalcontacten: 2 (CP, PP)
Signaalcontacten nominale stroom: 2 A
Signaalcontacten nominale spanning: 30 V/AC
Weerstandscodering: 220 Ω (tussen PE en PP)
Steekcycli: > 10.000
Insteekkracht: < 100 N
Uittrekkracht: < 100 N
Minimale buigradius: 255 mm (15 x diameter)
Soort leiding: recht
Buitendiameter kabel: 17 mm ±0,4 mm
Kabelstructuur: 5 x 6 mm² + 1 x 0,5 mm²
Kabelweerstand: < 0,0033 Ω/m

Soortnaam: eMobility laadkabel

Aansluiting A: Type 2

Aansluiting B: Type 2

Aantal fases: 3-fasig

Uitvoering: C-line zwart / grijs

Laadmodus: Mode 3

Kabellengte: 7 m

Nominale spanning: 480 V/AC

Nominale stroom: 32 A

Nominale stroom (afgerond): 32 A

: IP44
IP54

Min. temperatuur: -30 °C

Max. temperatuur: +50 °C

Diepte: 400.0000 mm

Hoogte: 60.0000 mm

Breedte: 400.0000 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209274 Phoenix Contact 1628199 eMobility laadkabel 7 m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209274 Phoenix Contact 1628199 eMobility laadkabel 7 m

Omschrijving

Verzilverd oppervlak van de vermogens- en signaalcontacten. Gecertificeerd conform IATF 16949:2016 en ISO 9001:2015.
