Phoenix Contact 1719228 Printklem 6 mm² Aantal polen 5 Groen 50 stuk(s) kopen ? Conrad Electronic

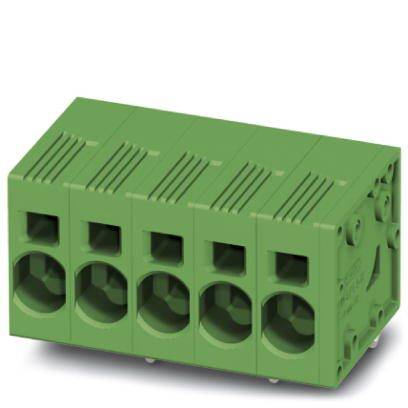

Een groen, vijfvoudig modulair aansluithuisje met verticale openingen voor elektrische verbindingen.

Afbeelding vergelijkbaar

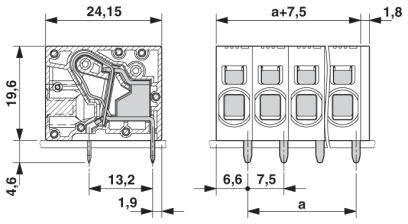

Technische tekening van een elektrische stekkerverbinding: toont afmetingen en details van aansluitpunten en openingen.

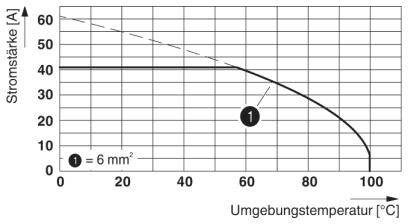

Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C] voor een draad van 6 mm². Stroomsterkte daalt naarmate de temperatuur stijgt.

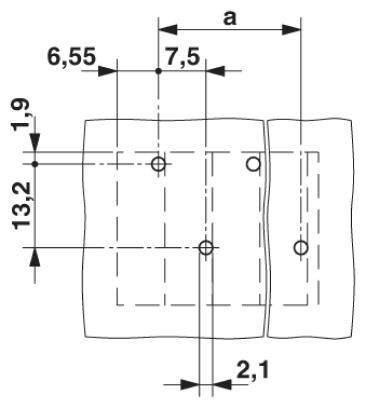

Technische tekening van twee platen met boorgaten. Afstanden tussen gaten: 6,55, 7,5, 13,2, 2,1 en 1,9 eenheden, 'a' onbepaald.

1/4

Afbeelding vergelijkbaar

Soortnaam

Printklem

Rastermaat (RM)

7.5 mm

Aantal polen per rij

Aantal polen

Aansluiting

Push-In-klem

Datasheet (PDF)

Leverbaar di. 22 sep.

11 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 4,61 / Stuk)

€ 230,58

excl. btw

Gratis verzending*

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 50 stuk(s)

Technische specificaties

Montagemethode: golfsolderen
Aantal aansluitingen: 5
Oppervlaktestructuur: galvanisch vertind
Metalen oppervlak soldeergebied (bovenlaag): tin (4 - 8 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 19,6 mm
Pinlengte: 4,6 mm
Penafmetingen: 1,7 x 0,8 mm
Ontwerpspanningspiek (III/3): 8 kV
Frequentie: 10 - 150 - 10 Hz
Nominale diameter: 6 mm²

Type: SPT 5/ 5-H-7,5-ZB

Soortnaam: Printklem

Bijzonderheden: Met push-in-veeraansluiting

Rastermaat (RM): 7.5 mm

Aantal rijen: 1

Aantal polen per rij: 5

Aantal polen: 5

Striplengte (max.): 15 mm

Aansluiting: Push-In-klem
Print

Nominale stroom: 41 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 41 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 6 mm²

Doorsnede massief (max.): 10 mm²

AWG (min.): 24

AWG (max.): 8

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): Polyamide

Kleur (specifiek): Groen

Fabrikantnr.: 1719228

Inhoud: 50 stuk(s)

Nominale spanning: 1000 V

Breedte: 39.3 mm

Hoogte: 24.2 mm

: 24.15 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209304 Phoenix Contact 1719228 Printklem 6 mm² Aantal polen 5 Groen 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209304 Phoenix Contact 1719228 Printklem 6 mm² Aantal polen 5 Groen 50 stuk(s)

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Door vaste schroevendraaier geopende klemruimte maakt een comfortabel geleideraansluiting. Onbeperkte 600 V UL-goedkeuring door compact zig-penbezetting. Bediening en geleideraansluiting vanuit één richting maakt de integratie in het front van het apparaat.

De teksten voor dit artikel zijn automatisch vertaald.
