Name: Phoenix Contact 1847013 Female behuizing (kabel) Totaal aantal polen: 12 Rastermaat: 5.08 mm Inhoud: 1 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2209478
Availability: InStock

Groene elektrische stekker met acht schroefklemmen, gebruikt voor bedrading in elektrische schakelingen.

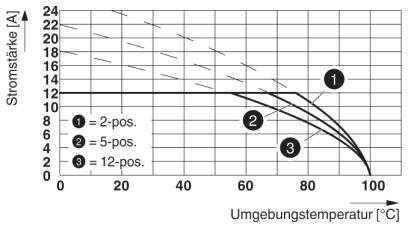

Diagram toont de relatie tussen stroomsterkte (A) en omgevingstemperatuur (°C) voor 2-pos, 5-pos en 12-pos configuraties.

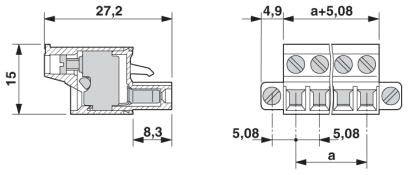

Technische tekening van een stekkerverbinding met afmetingen: lengte 27,2 mm, hoogte 15 mm, breedte 8,3 mm; contactafstanden 5,08 mm.

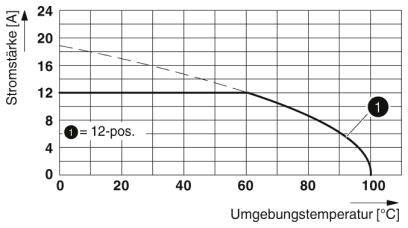

'Diagram toont stroomsterkte in ampère tegen omgevingstemperatuur in graden Celsius. Curve daalt af bij 100°C, stroomsterkte constant bij 12-Pos.'

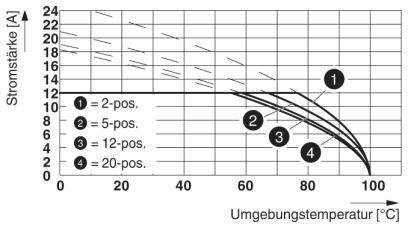

Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C] voor verschillende posities. Lijnen markeren 2-, 5-, 12-, 20-pos.

1/5

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Rastermaat (RM)

5.08 mm

Totaal aantal polen

Verpakkingswijze

Piece

Datasheet (PDF)

Leverbaar vr. 23 okt.

90 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 20,65 / Stuk)

€ 20,65

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 1 stuk(s)
Totaal aantal polen: 12

Technische specificaties

Nominale diameter: 2.5 mm²
Isolatiemateriaalgroep: I

: Piece

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Bijzonderheden: Met schroefaansluiting

Rastermaat (RM): 5.08 mm

Aantal polen per rij: 12

Totaal aantal polen: 12

Breedte: 70.76 mm

Nominale stroom: 12 A

Nominale stroom (afgerond): 12 A

Inhoud: 1 stuk(s)

AWG (max.): 12

AWG (min.): 24

Striplengte (max.): 10 mm

Afm.: (l x b x h) 27.2 x 70.76 x 15 mm

Aansluiting: Schroeven

Afm. schroefdraad: M2.5

Fabrikantnr.: 1847013

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactoppervlak print: Goud (Au)

Contactoppervlak connect: Goud

Nominale spanning: 320 V

Hoogte: 15 mm

: 27.2 mm

Max. dwarsdoorsnede: 2.5 mm²

Type: FRONT-MSTB 2,5/12-STF-5,08 AU

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Breedte

Aantal rijen

Totaal aantal polen

Rastermaat (RM)

Phoenix Contact 1012267 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.54 mm Inhoud: 250 stuk(s)

Artikelnummer:2208915

Leverbaar ma. 23 nov.

Conrad Electronic

6 A

8.12 mm

2.54 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 72,72^*

Phoenix Contact 1015458 Female behuizing (kabel) Totaal aantal polen: 8 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208947

Leverbaar wo. 18 nov.

Conrad Electronic

6 A

14.46 mm

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Phoenix Contact 1015460 Female behuizing (kabel) Totaal aantal polen: 6 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208948

Leverbaar vr. 23 okt.

239 Set(s)Conrad Electronic

6 A

19.46 mm

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,84^*

Phoenix Contact 1015461 Female behuizing (kabel) Totaal aantal polen: 5 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208949

Leverbaar wo. 18 nov.

Conrad Electronic

6 A

21.96 mm

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Phoenix Contact 1015462 Female behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208950

Leverbaar vr. 23 okt.

1 Set(s)Conrad Electronic

6 A

24.46 mm

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Phoenix Contact 1015463 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208951

Leverbaar vr. 23 okt.

13 Set(s)Conrad Electronic

6 A

26.96 mm

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 72,72^*

Phoenix Contact 1015464 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208952

Leverbaar vr. 23 okt.

17 Set(s)Conrad Electronic

6 A

29.46 mm

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Phoenix Contact 1702162 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 7.62 mm Inhoud: 50 stuk(s)

Artikelnummer:2209280

Leverbaar vr. 23 okt.

67 Set(s)Conrad Electronic

12 A

20.81 mm

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 194,21^*

Phoenix Contact 1704939 Female behuizing (kabel) Totaal aantal polen: 7 Rastermaat: 3.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2209282

Leverbaar vr. 23 okt.

10 Set(s)Conrad Electronic

8 A

25.3 mm

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 971,07^*

Phoenix Contact 1705849 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 5.08 mm Inhoud: 50 stuk(s)

Artikelnummer:2209283

Leverbaar vr. 23 okt.

127 Set(s)Conrad Electronic

12 A

10.06 mm

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,83^*

Documenten en downloads

Datablad

Datablad 2209478 Phoenix Contact 1847013 Female behuizing (kabel) Totaal aantal polen: 12 Rastermaat: 5.08 mm Inhoud: 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209478 Phoenix Contact 1847013 Female behuizing (kabel) Totaal aantal polen: 12 Rastermaat: 5.08 mm Inhoud: 1 stuk(s) Piece

Omschrijving

Connectoren voor stekker, nominale stroom: 12 A, nominale spanning (III/2): 320 V, aantal polen: 12, rastermaat: 5,08 mm, aansluittype: front schroefaansluiting, kleur: groen, contactoppervlak: goud
