Name: Phoenix Contact 2319427 UM-2KS50/UNI/CS Universele module Inhoud: 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579028
Availability: SoldOut

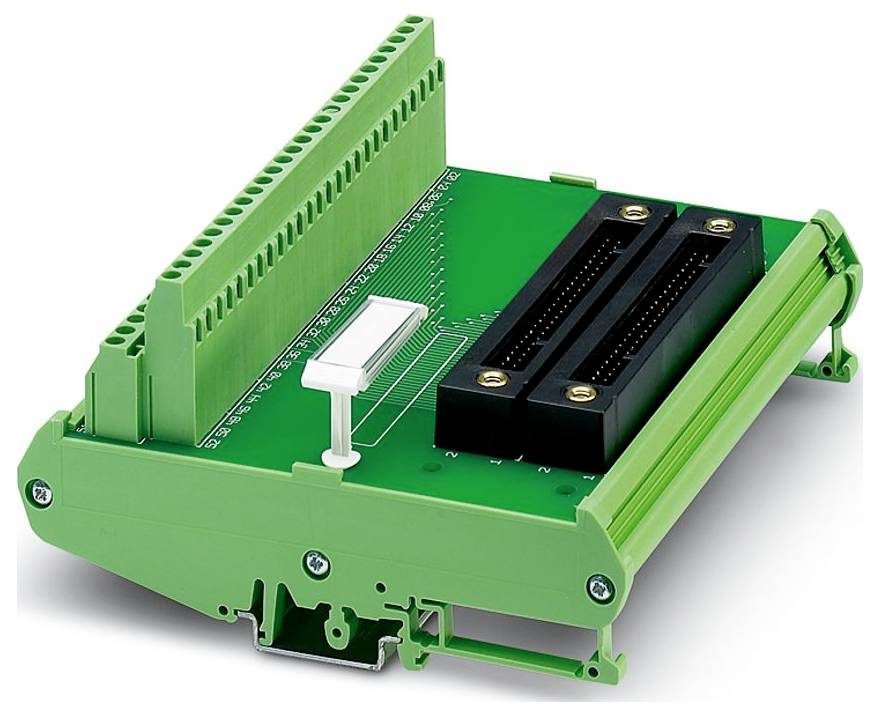

Een groen printplaat met meerdere aansluitklemmen en twee zwarte contacten op het oppervlak, gebruikt voor elektronische verbindingen.

Afbeelding vergelijkbaar

Soortnaam

Universele module

Totaal aantal polen

Aansluiting

Yokogawa KS

Schroeven

Bevestigingswijze

DIN-rail montage

AWG

24 - 12

Datasheet (PDF)

Niet beschikbaar

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Totaal (€ 148,75 / Stuk)

€ 148,75

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal Polen: 52
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (adereindhuls zonder kunststof huls);0,25 mm² ... 2,5 mm² (adereindhuls met kunststof huls)
Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 139,5 mm
Hoogte: 125,4 mm
Diepte: 65,9 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -20 °C- 65 °C
Omgevingstemperatuur (opslag/transport): -20 °C... 70 °C.
Hoogte: ≤ 2000 m.
Normen/bepalingen: En IEC 60664-1
Opmerking: Bruikbare systeemkabels: Phoenix Contact YUC50, Yokogawa AKB331
Montagemethode: Montagemethode
Overspanningscategorie: II
Verontreinigingsgraad: 2
Isoleerlengte: 7 mm
Lucht- en oorlogsroutes: Lucht- en oorlogs routes
Inbouwpositie: willekeurig
Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
Rastermaat: 5,08 mm
Certificaat: UKCA-conform
De afmetingen van het artikel: De afmetingen van het artikel
Aantal kanalen: 32
Isolatie: Functionele isolatie
UKCA: UKCA
Nominale isolatiespanning: 50 V
Nominale stootspanning: 0,5 kV (1,2 / 50 μs)
Beschermingsklasse (inbouwplaats): ≤ IP54
Flexibele draaddoorsnede (2 geleiders van dezelfde doorsnede): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (adereindhuls zonder kunststof huls);0,5 mm² ... 0,5 mm² (TWIN-adereindhuls met kunststof huls)
Statusweergave aanwezig: nee
Aantal aansluitingen: 2
Isolatie eigenschappen: Lucht en oorlogs routes: Isolatie eigenschappen: Lucht en oorlogs routes
BIJPASSENDE I/O-KAART: NFDV151;NFDV161;NFDV551;NFDV561
Ondersteunde besturing: YOKOGAWA CS3000 CentumVP: Ondersteunde besturing: YOKOGAWA CS3000 CentumVP
Ondersteunde besturing: YOKOGAWA STARDOM: Ondersteunde besturing: YOKOGAWA STARDOM
BEDRIJFSSPANNING (DC): ≤ 30 V DC
Stroom (per tak): ≤ 0,1 A.
Aansl. 1 (besturingsniveau): Aansl. 1 (besturingsniveau)
Aansl. 2 (veldniveau): Aansl . 2 (veldniveau)
Kabeldoorsnede star (2 kabels met dezelfde diameter): 0,2 mm²- 1,5 mm²
Beschermingsklasse (module): IP00

Soortnaam: Universele module

Totaal aantal polen: 50

Aansluiting: Yokogawa KS
Schroeven

Bevestigingswijze: DIN-rail montage

: 24 - 12

Afm.: (l x b x h) 65.9 x 139.5 x 125.4 mm

Inhoud: 1 stuk(s)

Aantal polen: 50

Breedte: 139.5 mm

Hoogte: 125.4 mm

: 65.9 mm

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede massief (min.): 0.2 mm²

Diepte: 65.9 mm

Ontwerpstroom: 0,1 A

Ontwerpspanning: 30 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579028 Phoenix Contact 2319427 UM-2KS50/UNI/CS Universele module Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579028 Phoenix Contact 2319427 UM-2KS50/UNI/CS Universele module Inhoud: 1 stuk(s)

Omschrijving

Universele module voor het aansluiten op maximaal 32-kanaals digitale Yokogawa-kaarten, 1:1 verbinding van de Yokogawa-systeemconnector naar schroefklemaansluiting.

De teksten voor dit artikel zijn automatisch vertaald.
