Name: Phoenix Contact 2702137 Antenne
Brand: Phoenix Contact
SKU: 2209812
Availability: BackOrder

Wit elektronisch apparaat met metalen beugel en bevestigingsschroeven, mogelijk een antenne of signaalontvanger.

Metalen coaxiale aansluiting voor elektrische verbindingen, vooraanzicht. Cilindrische vorm met schroefdraad voor veilige bevestiging.

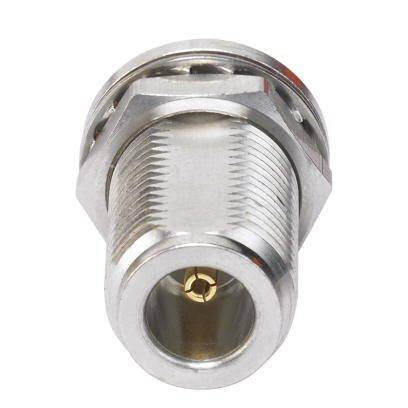

Een coaxiale TV-aansluiting met metalen behuizing en zichtbare binnenleider, gebruikt voor het aansluiten van kabel-tv-apparatuur.

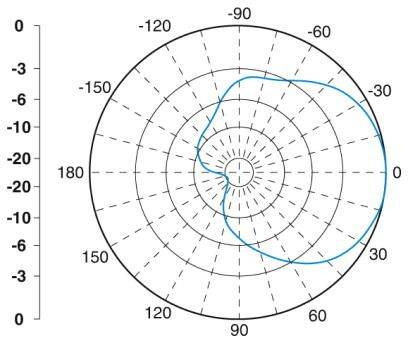

Pooldiagram met curve toont gegevensverdeling van -180 tot +180 graden, waarbij de assen de sterkte weergeven van -20 tot 0.

Tekening van een rechthoekige kraanklep met afmetingen: breedte 80 mm, hoogte 100 mm, diepte 35 mm. Zij- en vooraanzicht.

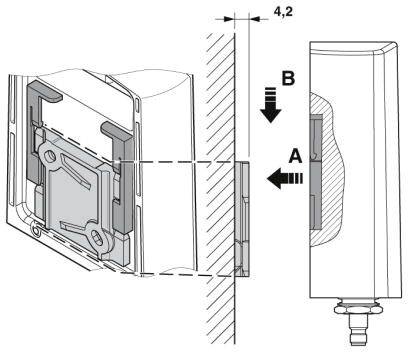

Diagram toont de bevestiging van een apparaatconsole aan een muur. Twee richtingen zijn aangegeven met pijlen 'A' en 'B'.

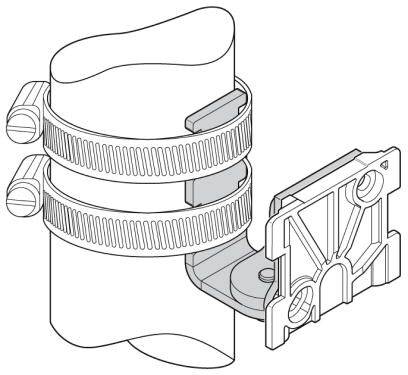

Een technische tekening toont een bevestigingsklem met twee lussen. De klem is aan een buis bevestigd en houdt een rechthoekige houder vast.

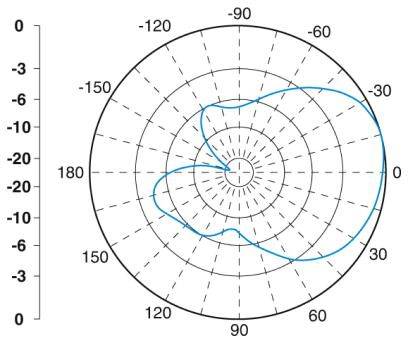

Pooldiagram toont datapunten met hoeken van -180 tot 180 graden en radiale waarden van -20 tot 0, weergegeven door een blauwe lijn.

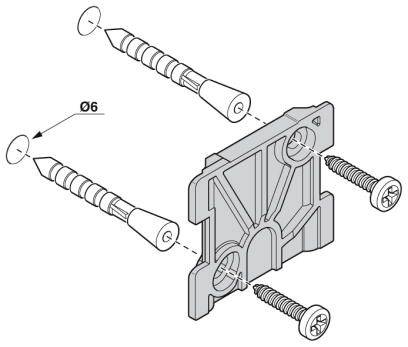

Illustratie van een montagehandleiding: Twee pluggen en schroeven worden in een plaat geplaatst. De plaat heeft drie gaten.

1/9

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal

Stuk(s)

Totaal (€ 305,00 / Stuk)

€ 305,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Belangrijke informatie in het kader van de Europese dataverordening

Technische specificaties

Veiligheidsklasse: IP67
Omgevingstemperatuur (bedrijf): -40 °C ... 75 °C
Openingshoek horizontaal: 135°
Openingshoek verticaal: 90°
Polarisatie: circulair rechtsdraaiend
Impedantie: 50 Ω
Aansluiting: N (female)
Materiaal: Lexan EXL 9330 (antennes behuizing) / V2A (houder) / V2A (mastklem)
Montagemethode: mastmontage of wandmontage
Buitendiameter: 25 mm ... 85 mm (mast)

Soortnaam: Antenne

Type: ANT-DIR-868-01

Fabrikantnr.: 2702137

Afm.: (l x b x h) 35 x 80 x 101 mm

Breedte: 80 mm

Hoogte: 101 mm

: 35 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209812 Phoenix Contact 2702137 Antenne

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209812 Phoenix Contact 2702137 Antenne

Omschrijving

Voor gebruik in explosieve omgevingen. Bestand tegen zeewater. Voor toepassingen in reflecterende omgeving. Voor stationaire of lineaire bewegende toepassingen. Voor point-to-point-verbindingen.
