Phoenix Contact 2702198 Antennebarrière kopen ? Conrad Electronic

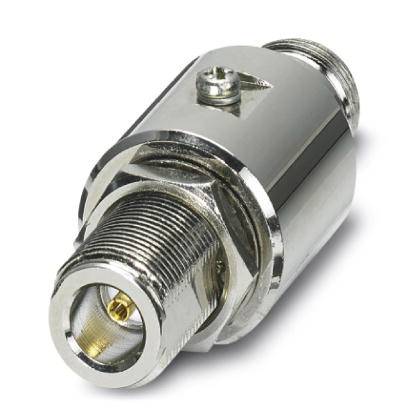

Een zilveren coaxiale kabelverbindingsstuk met een schroefmechanisme, geschikt voor gebruik in elektronische apparaten.

Afbeelding vergelijkbaar

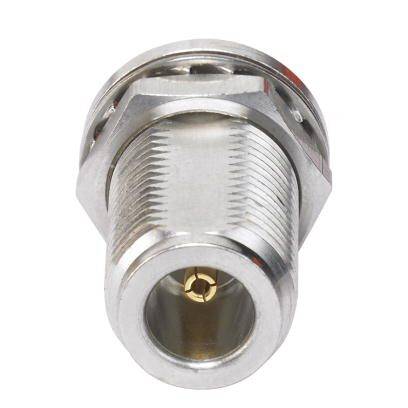

Een metalen coaxiale stekker close-up. Het binnendraad en het centrale contactpunt zijn zichtbaar.

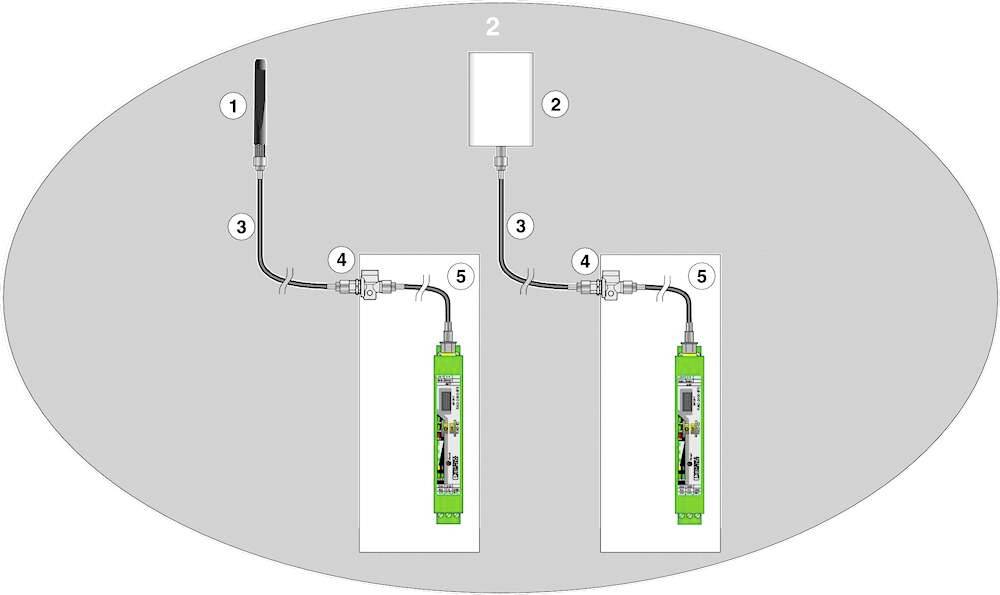

Diagram toont de verbindingen van twee groene apparaten (5) met een centrale eenheid (2) via kabels (3 en 4) en antenne (1).

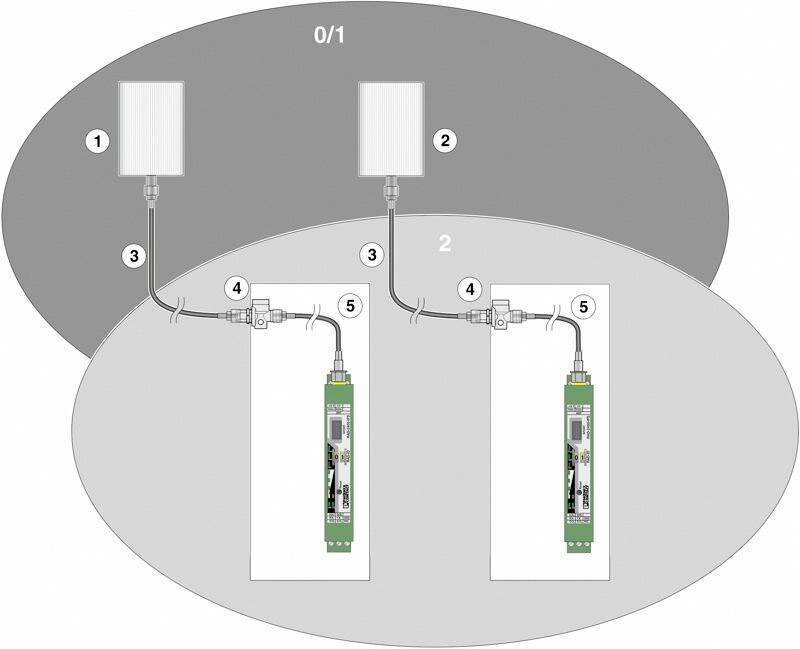

'Twee antennensystemen verbinden zich met twee elektronische apparaten. Labels: 0/1 en 2, met genummerde stappen 1-5.'

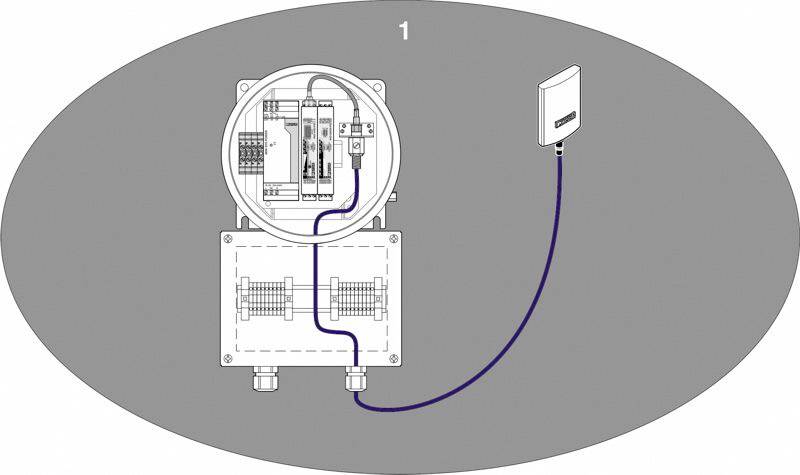

Diagram toont een elektrische schakeling met twee componenten, verbonden door een kabel. Toont elektrische circuits en aansluitingen.

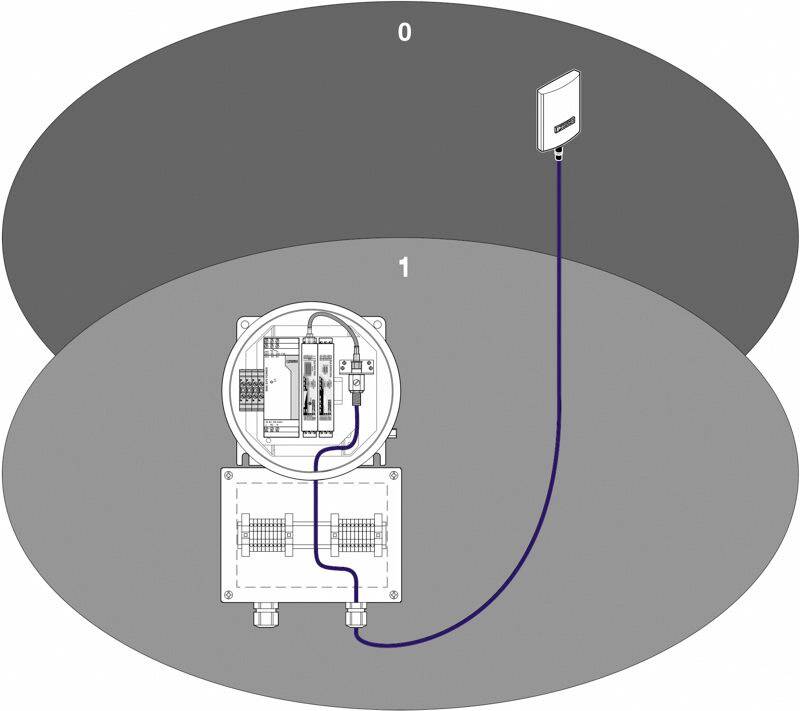

Diagram van een verbonden apparaat: Een apparaat is via een kabel verbonden met een sensor. De achtergrond is verdeeld in twee gebieden '0' en '1'.

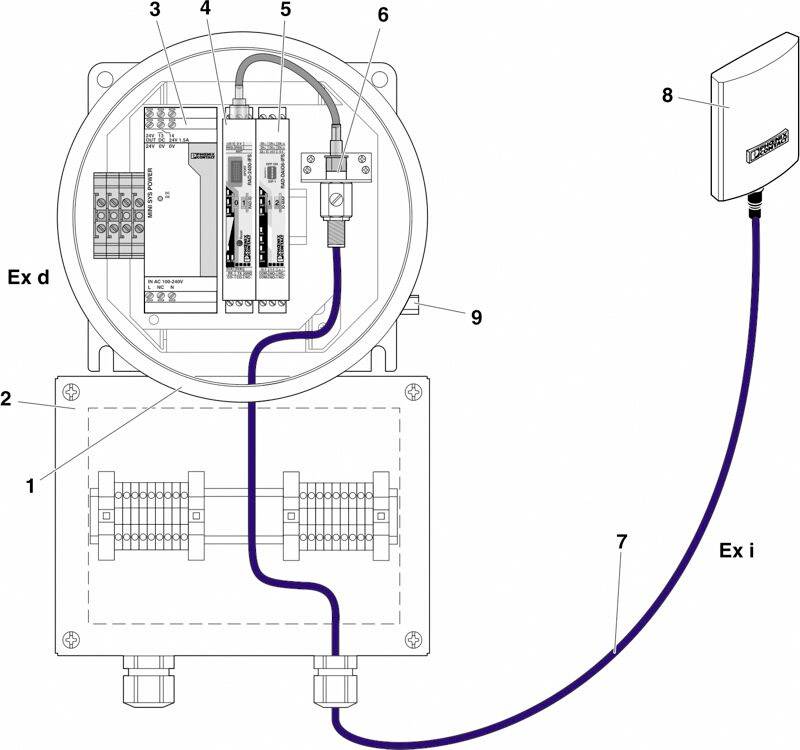

'Diagram van een Ex d-behuizing die via een kabel is verbonden met een Ex i-apparaat. Componenten zijn genummerd en gelabeld.'

Frequentieresponsdiagram vertoont een nagenoeg vlakke curve tussen 500 MHz en 5000 MHz met een stijging en daling aan de uiteinden.

Technische tekening van een mechanisch onderdeel met afmetingen: lengte 67 mm, diameter 13,4 mm, breedte 15,8 mm.

1/9

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar wo. 30 sep.

Aantal

Stuk(s)

Totaal (€ 222,31 / Stuk)

€ 222,31

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Veiligheidsklasse: IP65
Omgevingstemperatuur (bedrijf): -40 °C ... 75 °C
Impedantie: 50 Ω
Aansluiting: N (female) / N (female)
Ingangsvermogen Pi: ≤ 2 W
Maximumaantal fouten spanning om: 253 V AC/DC
Maximale capaciteit: 5,64 pF
Testspanning: 2,1 kV AC (50 Hz / 2 s)
Materiaal behuizing: messing vernikkeld
Materiaal behuizing: nikkel
Materiaal binnengeleider: CuZn
Materiaal binnengeleider oppervlak: goud
Materiaal Isolatielichaam: PTFE
Materiaal afdichting: silicone
Materiaal veercontact: CuSn
Materiaal Contactoppervlak: Au

Soortnaam: Antennebarrière

Type: BAR-ANT-N-N-EX

Fabrikantnr.: 2702198

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209816 Phoenix Contact 2702198 Antennebarrière

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209816 Phoenix Contact 2702198 Antennebarrière

Omschrijving

Internationale goedkeuringen (ATEX, IECEx). Gebruik van standaard antennes in Ex-zone 0, 1 en 2.
