Name: Phoenix Contact 2904288 VIP-2/PT/2FLK14/AB-1756 Passieve module Inhoud: 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579903
Availability: BackOrder

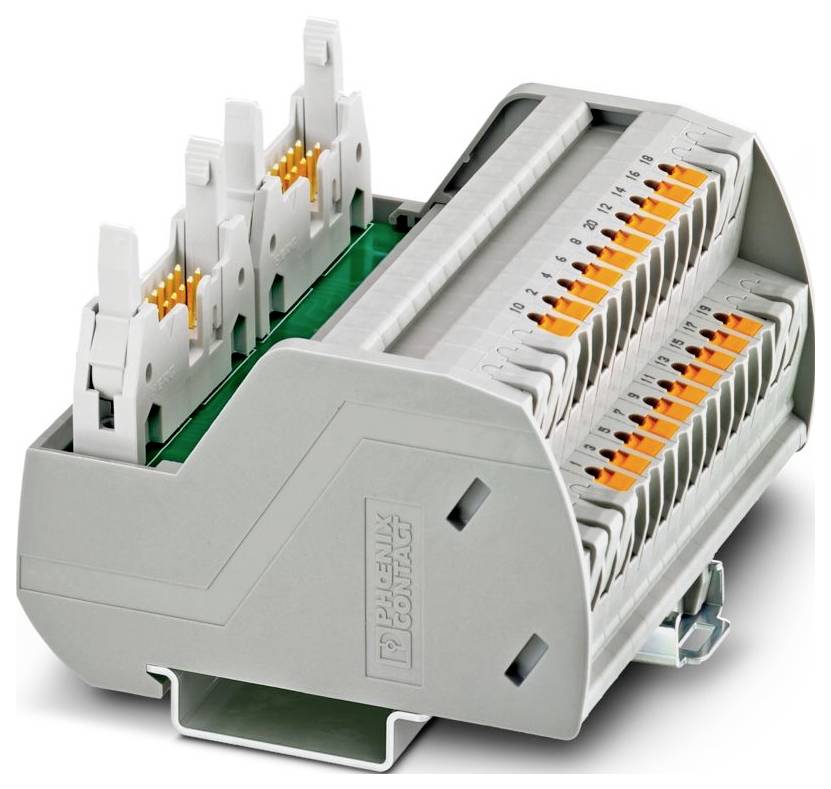

'Phoenix Contact-klemmenblok' met meerdere oranje hefbomen en genummerde aansluitpunten, gebruikt voor elektrische bedrading en schakkelverbindingen.

Afbeelding vergelijkbaar

Soortnaam

Passieve module

Totaal aantal polen

Aansluiting

IDC/FLK male header

Push-In-veeraansluiting

Bevestigingswijze

DIN-rail montage

AWG

26 - 14

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 26 feb. 2027

Aantal

Stuk(s)

Totaal (€ 83,99 / Stuk)

€ 83,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: VARIOFACE Professional
Aantal Polen: 20
Aansluitmethode: IDC/FLK-male connector
Kabeldoorsnede soepel: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 82,5 mm
Hoogte: 72,1 mm
Diepte: 56 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -20 °C- 50 °C
Omgevingstemperatuur (opslag/transport): -20 °C... 70 °C.
Normen/bepalingen: IEC 60664;DIN en 50178
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
Rastermaat: 2,54 mm
De afmetingen van het artikel: De afmetingen van het artikel
Statusweergave: nee
Aantal kanalen: 2;4;6;8;16
Toegekende stootspanning: 0,6 kV
Statusweergave aanwezig: nee
Aantal aansluitingen: 2
Isolatietype behuizing: Polyamide PA niet versterkt
Max. Stroombelastbaarheid per tak: 1 A.
BIJPASSENDE I/O-KAART: TC-IDX 081;TC-IDA 161;TC-IAH 061;TC-IXR 061;TC-IXL 061;TC-OAH 061;TC-OAV 061;TC-OAV 081
Veldniveau: Veldniveau
Besturingsniveau: Besturingsniveau
Ondersteunde besturing: HONEYWELL Experion PKS C200: Ondersteunde besturing: HONEYWELL Experion PKS C200
Max. Toegestane bedrijfsspanning: 25 V AC;60 V DC
Ondersteunde besturing: ALLEN-BRADLEY ControlLogix: Ondersteunde besturing: ALLEN-BRADLEY ControlLogix

Soortnaam: Passieve module

Totaal aantal polen: 14

Aansluiting: IDC/FLK male header
Push-In-veeraansluiting

Bevestigingswijze: DIN-rail montage

: 26 - 14

Afm.: (l x b x h) 56 x 82.5 x 72.1 mm

Inhoud: 1 stuk(s)

Aantal polen: 14

Breedte: 82.5 mm

Hoogte: 72.1 mm

: 56 mm

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.14 mm²

Diepte: 56 mm

Ontwerpstroom: 1 A

Ontwerpspanning: 25 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579903 Phoenix Contact 2904288 VIP-2/PT/2FLK14/AB-1756 Passieve module Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579903 Phoenix Contact 2904288 VIP-2/PT/2FLK14/AB-1756 Passieve module Inhoud: 1 stuk(s)

Omschrijving

VARIOFACE COMPACT LINE-interfacemodule voor alle-Bradley® ControlLogix®-systemen, met ControlLogix-specifiek opschrift; aantal Polen: 2 x 14, modulebreedte: 82,5 mm

De teksten voor dit artikel zijn automatisch vertaald.
