Phoenix Contact 2909902 PTCB E1 24DC/1A NO Beveiligingsschakelaar 1x NO 1 stuk(s) kopen ? Conrad Electronic

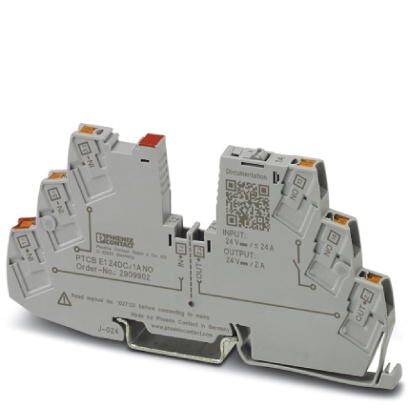

'Elektronisch onderdeel met meerdere aansluitingen, gekenmerkt door de markering Ingang 24 V DC/1 A en Uitgang 24 V/1,25 A.'

Afbeelding vergelijkbaar

Elektrisch aansluitingsmodule met meerdere kabels en kleurcodering voor eenvoudige bedrading. Apparaat weergegeven in profielaanzicht.

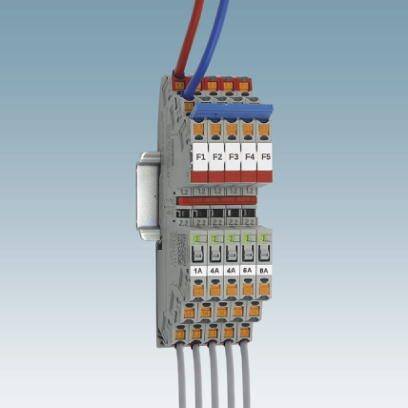

Een module met meerdere gekleurde aansluitklemmen en kabels is gemonteerd op een rail. Het is gemarkeerd met 'F1' tot 'F8'.

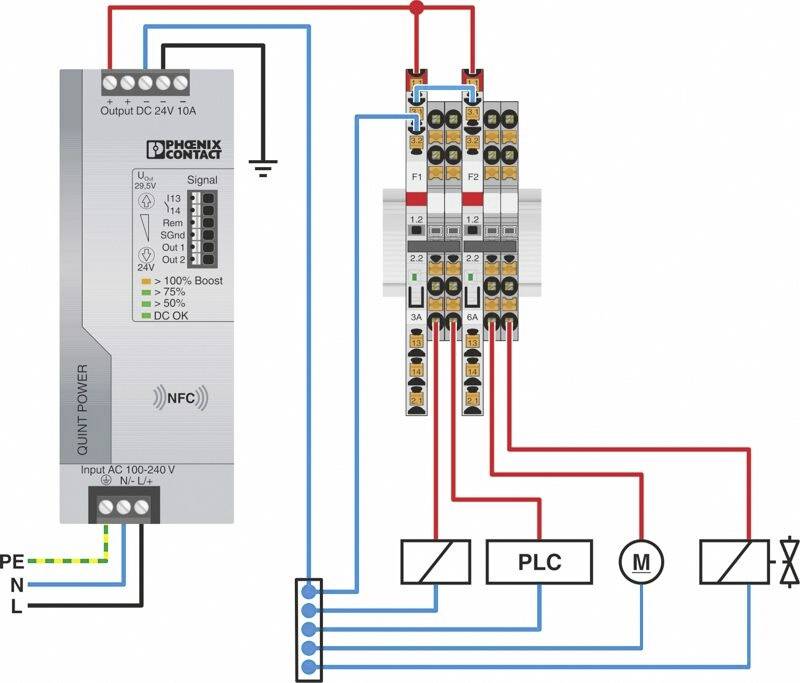

'Bedradingsschema met voedingsunit, zekeringen, besturingsapparaat (PLC), motor (M) en bedrading. Toont aansluitingen voor stroomvoorziening.'

Een rij van acht gele vierkante schakelaars met numerieke labels van '0' tot '7', een rode knop met 'F1' en een enkelvoudig scherm.

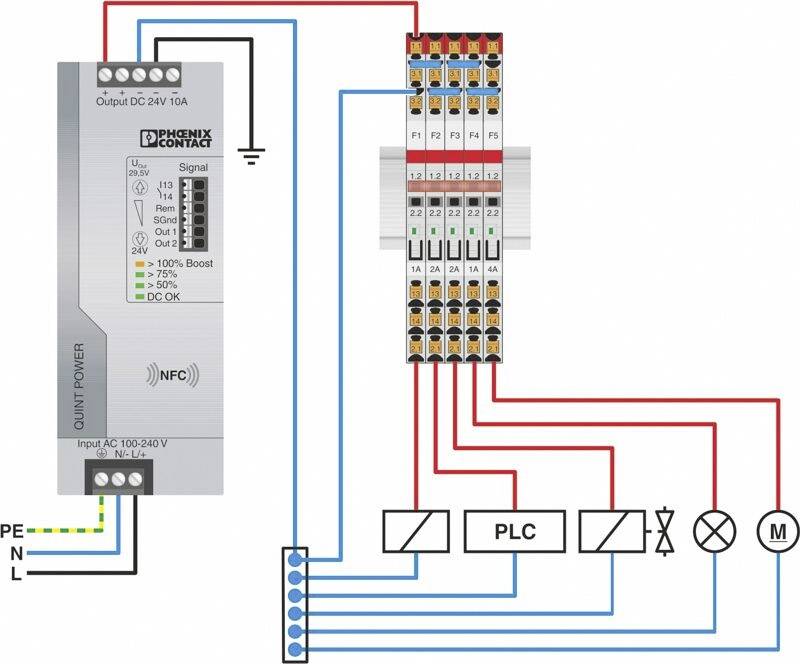

Bedradingsschema toont de bekabeling van een geschakelde voeding met PLC en motor; gekleurde kabels verduidelijken de aansluitingen en stroomtrajecten.

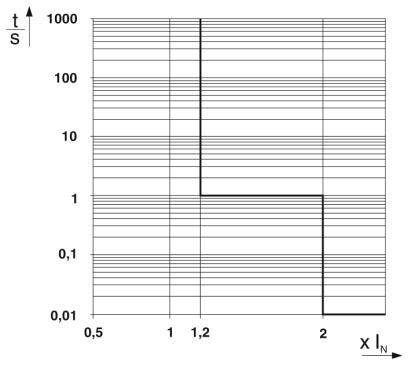

Diagram van een stappenfunctie op logaritmisch papier: X-as 'X In', Y-as 't/S'. Toont drie treden bij 1, 1,2 en 2 op de Y-as.

Technische tekening van een klem met afmetingen: breedte 105,8 mm, hoogte 55,6 mm, diepte 6,2 mm. Vooraanzicht en zijaanzicht.

De grafiek toont stroom (I[A]) tegen temperatuur (T[°C]). Lineair verloop: 18A tot -30°C, constant op 24A tot 50°C, daarna daling.

1/9

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Verkeersgrijs

Datasheet (PDF)

Leverbaar vr. 25 sep.

1236 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 31,40 / Stuk)

€ 31,40

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montage: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: Draagrailmodule uit een stuk
Zekeringstype: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: 24 A DC (totale stroom ingang)
Fail-safe-element: 4 A DC
Rendement: 99 %
Ruststroom I0: type. 12 mA
Vermogensverlies: type. 0,3 W (in de stand neutraal)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuur-derating: 21 A (totale stroom bij 60 °C)
Activering: E (elektronisch)
Vereiste zekering: niet noodzakelijk, geïntegreerde fail-safe-element
Spanningsvastheid: max. 35 V DC (lastkring)
Spanningsval: 0,06 V (bij 2 A)
Uitschakeltijd lastkring: ≤ 10 ms (bij kortsluiting> 2,0 x IN)
Aderdoorsnede star: 0,2 mm² ... 4 mm²
Aderdoorsnede AWG: 24 ... 14
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls: 0,2 mm² ... 2,5 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,2 mm² ... 2,5 mm²
Bedrijfsspanning DC: 0 V DC ... 30 V/DC:
Bedrijfsstroom DC: 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Verkeersgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -30 °C

: IP20

: 55.6 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Inhoud: 1 stuk(s)

Type: PTCB E1 24DC/1A NO

Afm.: (l x b x h) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Omschrijving

Toepassingen eenvoudig opbouwen, aangezien overbrugbaar voor serieklemmen programma CLIPLINE complete. Individueel opbouwen voor passende bescherming, precies volgens uw eisen.

De teksten voor dit artikel zijn automatisch vertaald.
