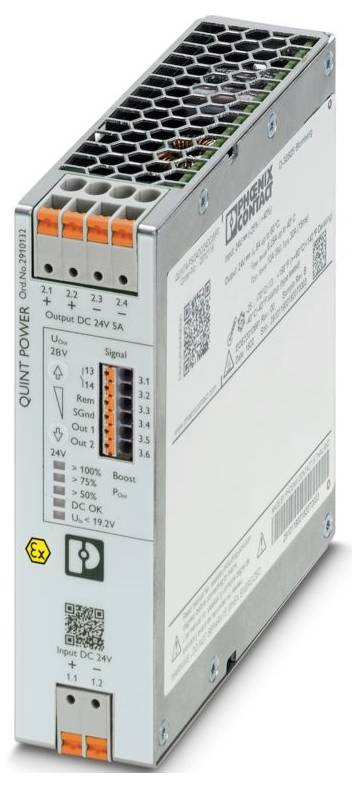

Phoenix Contact 2910132 DC/DC-converter 24 V/DC 24 V/DC 5 A 130 VA Inhoud 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 244,99 / Stuk)
€ 244,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
DC/DC-omvormers
Extra services en acties
Technische specificaties
- Productfamilie: QUINT Power
- Type aansluiting: Push-in-aansluiting
- Breedte: 122 mm
- Hoogte: 130 mm
- Diepte: 39 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 70°C (> 60 °C derating: 2,5 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-4-10
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2
- Trilling (werking): 5 Hz ... 100 Hz resonantiefrequentie 2,3 g, 90 min., resonantiefrequentie 2,3 g, 90 min. (Volgens DNV GL klasse C)
- Isoleerlengte: 8 mm
- ATEX: ATEX
- IECEX: IECEX
- Frequentiebereik 50 Hz tot 60 Hz
- Markering: IECEX SIQ 19.0003X;ex ec ic NC IIC T4 GC
- Beschermingsklasse: Speciale met SELV input en output
- Frequentie: 300 Hz
- Nominaal ingangsbereik: 24 V DC
- Ingangsspanningsbereik: 24 V DC -25 % ... +40 %
- Ingang met groot bereik: nee
- Spanningsbestendigheid max.: 35 V DC (60 s)
- Inschakelstroomstoot: type. 1 A.
- Inschakelstroomstootintegraal (I2t): < 0,05 A2s
- Inschakelstroomstootbegrenzing: 1 A.
- Netuitvaltijd: type. 14 ms (24 V DC)
- Stroomverbruik: 6,9 A (24 V/DC)
- Nominaal opgenomen vermogen: 130 VA
- Inschakeltijd typisch: 300 ms (uit de SLAAPMODUS)
- Inschakeltijd: < 1 sec.
- Ingangszekering: 15 A (traag, intern)
- Selectie van geschikte zekering voor de ingangsbeveiliging: 10 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
- Rendement: type. 92,2% (24 V DC)
- Uitgangskarakteristiek: U/I Advanced;Smart HICCUP;FUSE MODE
- Nominale uitgangsspanning: 24 V DC
- Instelbereik van de uitgangsspanning (USet): 24 V DC ... 28 V DC (> 24 V DC, KRACHTIG CONSTANT)
- Nominale uitgangsstroom (IN): 5 A.
- Statische boost (ISTAT.boost): 6,25 A.
- Dynamische boost (IDyn.boost): 10 A (5 s)
- Selective Fuse Breaking (ISFB): 30 A (15 ms)
- Magnetische zekering: A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
- Beveiligd tegen kortsluiting: ja
- Bestand tegen stationair gebruik: ja
- Uitgangsvermogen (PN): 120 W.
- Uitgangsvermogen (PStat. Boost): 150 W.
- Uitgangsvermogen (PDyn. Boost): 240 W (5 s)
- Weerstand tegen terugspanning: ≤ 35 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): ≤ 30 V DC
- Resterende golfheid: < 10 mVSS
- Regelafwijking statisch: < 1% (lastverandering statisch 10% ... 90 %)
- Regelafwijking dynamisch: < 1% (lastverandering statisch 10% ... 90 %)
- Regelafwijking ingangsspanningsverandering: < 1% (lastverandering statisch 10% ... 90 %)
- Stijgtijd: < 1 s (UOUT (10% ... 90 %)
- Serieschakelbaarheid: Ja
- Vermogensverlies onbelast maximaal: < 2 W.
- Nominaal vermogen maximaal: < 10 W.
- VERLIESVERMOGEN SLEEP MODE: < 1 W.
- Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
- Beveiliging (secundaire zijde): Elektronisch;thermomagnetisch;thermisch
- Ingang: 1 kV (testscherpte 3 - symmetrisch);2 kV (testscherpte 3 - asymmetrisch)
- Plaats: 3.x
- Printaansluiting: Printaansluiting
- starr: 0,2 mm² ... 1 mm²
- flexibel: 0,2 mm² ... 1,5 mm²
- Flexibel met adereindhuls zonder kunststof huls: 0,2 mm² ... 1,5 mm²
- Flexibel met adereindhuls met kunststof huls: 0,2 mm² ... 0,75 mm²
- Star (AWG): 24 ... 16
- Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
- Signaal: 2 kV (testspanning 3 - asymmetrisch)
- LED-signalering: LED-signalering
- Signalisatiefypes: LED;potentiaalvrij signaalcontact;actieve signaaluitgang OUT1 (digitaal, configureerbaar);actieve signaaluitgang Out2 (digitaal, analoog, configureerbaar);extern contact;signaalaarde SGND
- Signaaldrempel: > 100 % (LED brandt geel, uitgangsvermogen > 120 W);> 75 % (LED brandt groen, uitgangsvermogen > 90 W);> 50 % (LED brandt groen, uitgangsvermogen > 60 W);> 0,9 x uset (LED brandt groen);< 0,9 x uset (LED knippert groen);> 0,8 x UInNom (LED uit);< 0,8 x UInNom (LED brandt geel)
- Signaalingang extern (configureerbaar): Signaalingang extern (configureerbaar)
- Aansluitaanduiding: 3.4 +
- Functie: Signaalaarde
- Default: Uitgangsspanning
- Signaaluitgang Out 1 (configureerbaar): Signaaluitgang Out 1 (configureerbaar)
- DIGITAAL: 24 V DC;1 A;30 V AC;0,5 A.
- Signaaloptie: Uitgangsstroom;uitgangsvermogen;bedrijfsuren;vroegtijdige waarschuwing hoge temperaturen;OVP spanningsbegrenzing actief;UIN ingangsspanning OK
- Signaaluitgang Out 2 (configureerbaar): Signaaluitgang Out 2 (configureerbaar)
- Analoog: 4 mA ... 20 mA ±5 % (belasting ≤ 400 Ω)
- Signaaluitgang relais 13/14 (configureerbaar): Signaaluitgang relais 13/14 (configureerbaar)
- Schakelcontact (potentiaalvrij): Potentiaalvrij
- Signalerde SGnd: Signalerde SGnd
- Referentiepotentieel: Naar OUT1, OUT2, rem
- Aantal fasen: 1,00
- Isolatiespanning ingang/uitgang: 4 kV DC (typetest);2 kV DC (eenheidskeuring)
- Schakelfrequentie: 190,00 kHz ... 220,00 kHz (niveau van de hulpomvormer);50,00 kHz ... 420,00 kHz (hoofdconverterniveau)
- MTBF (IEC 61709, SN 29500): > 1600000 uur (25 °C);> 930000 uur (40 ° C);> 380000 uur (60 °C)
- Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
- Stroom: 5 A
- Temperatuur: 30 °C.
- Tijd: 50 ms
- Aanvullende tekst: Testniveau 2
- De afmetingen van het artikel: De afmetingen van het artikel
- De afmetingen van het artikel bij alternatieve montage: De afmetingen van het artikel bij alternatieve montage
- Inbouwmaat: Inbouwmaat
- Inbouwafstand rechts/links (actief): 15 mm / 15 mm (≤ 70 °C)
- Inbouwafstand rechts/links (passief): 0 mm / 0 mm (≤ 70 °C)
- Inbouwafstand boven/onder (actief): 50 mm / 50 mm (≤ 70 °C)
- Inbouwafstand boven/onder (passief): 50 mm / 50 mm (≤ 70 °C)
- Montage-instructie: Uitbreidbaar: PN ≥ 50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm
- Uitbreidbaar: PN <50%, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm
- Beschermende lak: Ja
- Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
- Materiaal behuizing: metaal
- Uitvoering van de kap: Roestvrij staal X6Cr17
- Uitvoering van de zijdelen: Aluminium
- Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
- Klimaatklasse: 3K3 (EN 60721)
- Max. toegest. luchtvochtigheid (bedrijf): ≤ 100% (bij 25°C, geen condensatie)
- Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
- Temp Code: T4 (-40 ... +70 °C (> 60 °C derating: 2,5 %/K)
- EN 61010-1: II.
- EN 62477-1: III.
- Brandbeveiliging in rollend materieel: Brandbeveiliging in rollend materieel
- Standaardaanduiding: Netvariatie/onderspanning
- Veiligheid meet-, controle-, regel- en laboratoriumapparatuur: Veiligheid meet-, regel- en laboratoriumapparatuur
- Minimale beschermingsspanning: Minimale beschermingsspanning
- Explosieve atmosfeer: Explosieve atmosfeer
- Netspanningsonderbrekingen: Netspanningsdalingen
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Scheepsbouw: Scheepsbouw
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
- EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
- EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
- EMC-eisen krachtcentrale: IEC 61850-3;en 61000-6-5
- Geleide emissie van storende invloeden: Door de geleiding geleide emissie
- Straling van de horsmakreel: Straling van de horsmakreel
- DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
- DNV: Klasse B.
- DNV GL Störabrastraling: DNV GL Störabrastraling
- Statische ontlading: Statische ontlading
- Contactontlading: 8 kV (testniveau 4)
- Luchtontlading: 15 kV (testniveau 4)
- Opmerking: Criterium B.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 1000 A/m.
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Ingang/uitgang/signaal: Asymmetrisch
- Spanning: 0,5 kV
- Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
- Spanningsdalingen: Spanningsdalingen
- Spanningsonderbreking: 0%
- Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
- Asymmetrische geleide storingen: Asymmetrische geleide storingen
- Testniveau 1: 100 kHz
- Testniveau 2: 1 MHz
- Testniveau 3: 1,5 kHz 15 kHz (testniveau 3)
- Testniveau 4: 15 kHz 150 kHz (testniveau 3)
- Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testniveau 3)
- Testniveau 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testniveau 3)
- Wisselaandeel op de gelijkspanning: Wisselaandeel op de gelijkspanning
- Wisselpercentage: 14% (UN)
- Dempt zwierige as: Dempt zwierige as
- Ingang, uitgang (testniveau 1): 100 kHz 1 MHz (testniveau 3 - symmetrisch)
- Ingang, uitgang (testniveau 2): 100 kHz 1 MHz (testniveau 2 - asymmetrisch)
- Ingang, uitgang (testniveau 3): 10 MHz (testniveau 2 - asymmetrisch)
- Signalen (testniveau 1): 100 kHz 1 MHz (testniveau 2 - symmetrisch)
- Signalen (testniveau 2): 100 kHz 1 MHz (testniveau 2 - asymmetrisch)
- Gedempt magnetisch veld: Gedempt magnetisch veld
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
- Soortnaam
DC/DC-converter
- Type
QUINT4-PS/24DC/24DC/5/PT/CO
- Nominale spanning
24 V/DC
- Uitgangsspanning
24 V/DC
- Uitgangsstroom (max.)
5 A
- Uitgangsstroom (max.) afgerond
5 A
130 VA
- Aansluiting
Push-In-veeraansluiting
- Bedrijfstemperatuur (min.)
-40 °C
- Bedrijfstemperatuur (max.)
70 °C
- Afm.
(l x b x h) 125 x 36 x 130 mm
- Hoogte
130 mm
125 mm
- Breedte
36 mm
- Inhoud
1 stuk(s)
- Diepte
125 mm
IP20
- Inbouwhoogte
130 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3580296 Phoenix Contact 2910132 DC/DC-converter 24 V/DC 24 V/DC 5 A 130 VA Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580296 Phoenix Contact 2910132 DC/DC-converter 24 V/DC 24 V/DC 5 A 130 VA Inhoud 1 stuk(s)
Omschrijving
Primair geklokte DC/DC-omvormer, QUINT Power, DIN-railmontage, SPB-technologie (Selective Fuse Breaking), ingang: 24 V DC, uitgang: 24 V DC / 5 A
