Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Overdrachtsmodule Inhoud: 1 stuk(s)

EAN:
Fabrikantnummer:
Artikelnummer:

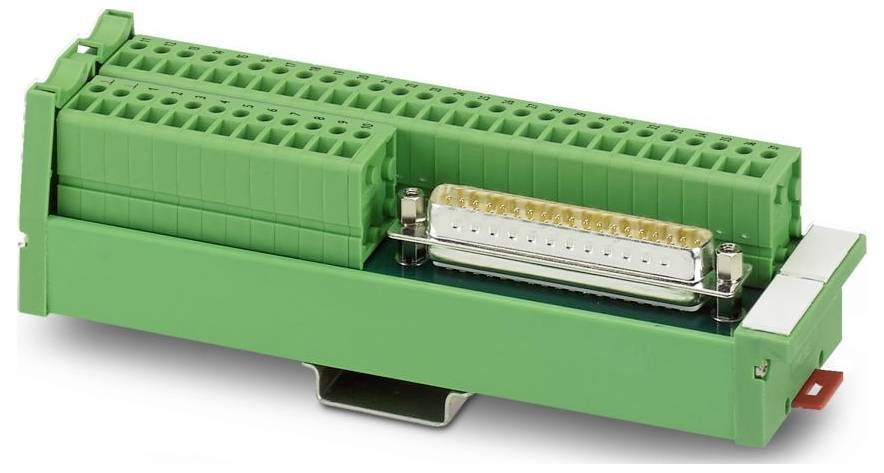

Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Overdrachtsmodule Inhoud: 1 stuk(s)-0
Afbeelding vergelijkbaar
Soortnaam
Overdrachtsmodule
Totaal aantal polen
37
Aansluiting
D-Sub male header
Schroeven
Bevestigingswijze
DIN-rail montage
AWG
24 - 14
Datasheet (PDF)
Niet beschikbaar
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 140,49
3
2% = € 10,29
€ 137,06
5
3% = € 24,00
€ 135,69
10
4% = € 57,00
€ 134,79
Staffelprijzen zijn afhankelijk van de verkoper
Totaal (€ 140,49 / Stuk)
€ 140,49
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Aantal Polen: 38
  • Aansluitmethode: schroefaansluiting
  • Schroefdraad: M3
  • Aanhaalmoment: 0,4 Nm- 0,5 Nm
  • Kabeldoorsnede soepel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (adereindhuls zonder kunststof huls);0,25 mm² ... 1,5 mm² (adereindhuls met kunststof huls)
  • Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
  • Kabeldoorsnede AWG: 24- 14
  • Breedte: 45 mm
  • Hoogte: 156 mm
  • Diepte: 46,6 mm
  • Kleur: Groen (RAL 6021)
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Omgevingstemperatuur (bedrijf): -20 °C- 50 °C
  • Omgevingstemperatuur (opslag/transport): -20 °C... 70 °C.
  • Hoogte: ≤ 2000 m.
  • Normen/bepalingen: En IEC 60664-1
  • Montagemethode: Montagemethode
  • Overspanningscategorie: II
  • Verontreinigingsgraad: 2
  • Striplengte: 9 mm
  • Lucht- en oorlogsroutes: Lucht- en oorlogs routes
  • Inbouwpositie: willekeurig
  • Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
  • Rastermaß: 5 mm
  • Aansluiting volgens norm: IEC 60807-2
  • Certificaat: UKCA-conform
  • De afmetingen van het artikel: De afmetingen van het artikel
  • Isolatie: Functionele isolatie
  • UKCA: UKCA
  • Nominale isolatiespanning: 125 V
  • Nominale stootspanning: 1,2 kV (1,2 / 50 μs)
  • Beschermingsklasse (inbouwplaats): ≥ IP54
  • Flexibele draaddoorsnede (2 geleiders van dezelfde doorsnede): 0,2 mm² ... 0,75 mm²;0,25 mm² ... 0,34 mm² (adereindhuls zonder kunststof huls)
  • Statusweergave aanwezig: nee
  • Aantal aansluitingen: 1
  • Isolatie eigenschappen: Lucht en oorlogs routes: Isolatie eigenschappen: Lucht en oorlogs routes
  • Type isolatiemateriaal behuizing: PVC
  • Insteekcycli: > 500
  • BEDRIJFSSPANNING (AC): ≤ 30 V AC
  • BEDRIJFSSPANNING (DC): ≤ 60 V DC
  • Stroom (per tak): ≤ 2,5 A.
  • Stroom (som): ≤ 55,5 A.
  • Aansl. 1 (besturingsniveau): Aansl. 1 (besturingsniveau)
  • Aansl. 2 (veldniveau): Aansl . 2 (veldniveau)
  • Kabeldoorsnede star (2 kabels met dezelfde diameter): 0,2 mm²- 0,75 mm²
  • Beschermingsklasse (module): IP20
Soortnaam

Overdrachtsmodule

Totaal aantal polen

37

Aansluiting

D-Sub male header

Schroeven

Bevestigingswijze

DIN-rail montage

24 - 14

Afm.

(l x b x h) 46.6 x 45 x 156 mm

Inhoud

1 stuk(s)

Aantal polen

37

Breedte

45 mm

Hoogte

156 mm

46.6 mm

Doorsnede flexibel (max.)

2.5 mm²

Doorsnede massief (max.)

2.5 mm²

Doorsnede flexibel (min.)

0.2 mm²

Doorsnede massief (min.)

0.2 mm²

Diepte

46.6 mm

Ontwerpstroom

2,5 A

Ontwerpspanning

30 V

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3580367 Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Overdrachtsmodule Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580367 Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Overdrachtsmodule Inhoud: 1 stuk(s)

Omschrijving

VARIOFACE SLIM-LINE, met schroefaansluiting en D-subminiatuur-male connector, voor montage dwars op NS 35/7,5, aantal Polen 37
