Name: Phoenix Contact 3273078 Wit 10 stuk(s)
Brand: Phoenix Contact
SKU: 2226039
Availability: BackOrder

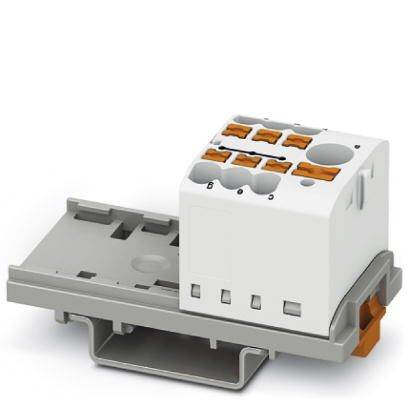

Een witte elektrische aansluitblok met meerdere aansluitingen, gemonteerd op een grijze draagrail.

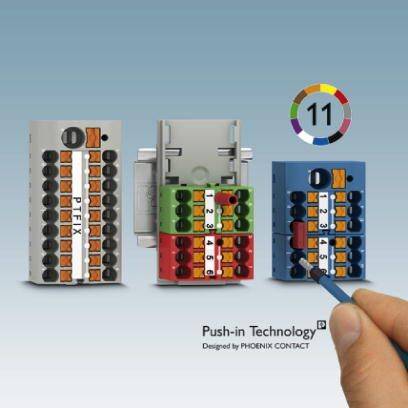

Drie elektrische aansluitklemmen met labels in verschillende kleuren. Een hand wijst met een pen naar de rechter klem.

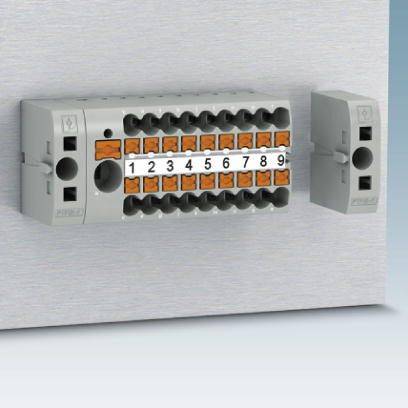

Schakelkast met genummerde aansluitklemmen, gerangschikt in twee rijen. Elke klem is genummerd van 1 tot 12, voor elektrotechnische verbindingen.

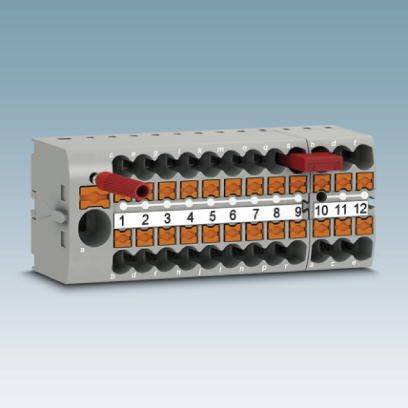

Een grijze kabelverbinder met gemarkeerde aansluitingen 1 tot 12, waarbij enkele aansluitingen zijn verbonden met rode draden.

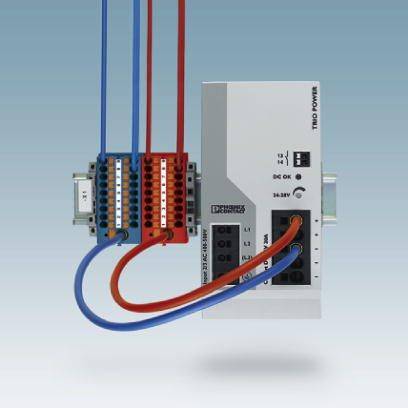

Een voedingsunit met meerdere kabels, aangesloten op een verdeler. Het bevindt zich voor een blauwe achtergrond.

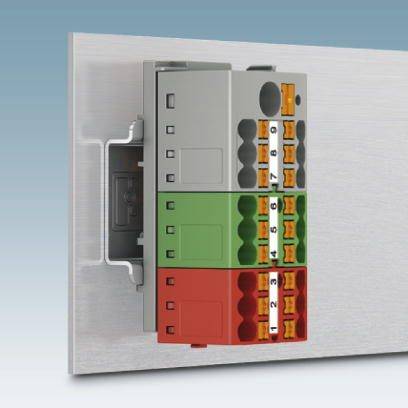

Een elektrische stekkerverbinding met kleurgecodeerde aansluitingen in grijs, groen en rood, gemonteerd op een metalen plaat.

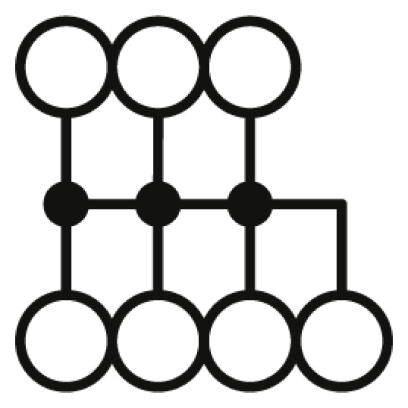

'Drie rijen van zes cirkels. Tweede rij: vier cirkels zijn met lijnen verbonden. Lijnen gaan vanuit het midden van de tweede rij naar de onderste cirkels.'

1/7

Afbeelding vergelijkbaar

Kleur (specifiek)

Wit

AWG (max.)

Draadstriplengte

8 mm

Striplengte (max.)

10 mm

Afm.

(l x b) 58.1 mm x 28.6 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 26 nov.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 6,00 / Stuk)

€ 59,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V0
Breedte: 28,6 mm
Aantal etages: 1
Aantal aansluitingen: 7
Potentialen: 1
Isolatiemateriaal: PA
Toegekende stootspanning: 8 kV
Verontreinigingsgraad: 3
Overspanningscategorie: III
Isolatiemateriaalgroep: I
Maximale vermogensverlies bij nominale voorwaarde: 1,31 W (de waarde is van toepassing op een aansluitblok en gekopieerd afhankelijk van de pinbezetting)
Belastingsstroom maximaal: 32 A (bij 4 mm² aderdoorsnede)
Open zijwand: nee
Aansluiting: voedings dagen
Somstroom maximaal: 57 A (bij 10 mm² aderdoorsnede)

Kleur (specifiek): Wit

AWG (max.): 12

Draadstriplengte: 8 mm

Striplengte (max.): 10 mm

Afm.: (l x b) 58.1 mm x 28.6 mm

Aansluiting: Push-In-klem

Kleur aansluitelement: Wit

Fabrikantnr.: 3273078

Inhoud: 10 stuk(s)

Klembreedte: 28.6 mm

Materiaal: PA

Nominale spanning: 690 V

Nominale stroom: 24 A

Nominale stroom (afgerond): 24 A

Aantal polen: 7

Breedte: 28.6 mm

: 58.1 mm

Type: PTFIX 6/6X2,5-NS35 WH

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.14 mm²

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Doorsnede flexibel (max.)

Doorsnede flexibel (min.)

Doorsnede massief (max.)

Doorsnede massief (min.)

Inhoud

Kleur (specifiek)

Nominale stroom (afgerond)

Phoenix Contact 1028067 Grijs 50 stuk(s)

Artikelnummer:2208990

Leverbaar vr. 6 nov.

405 Set(s)Conrad Electronic

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

50 stuk(s)

Grijs

24 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

Phoenix Contact 1028068 Blauw 50 stuk(s)

Artikelnummer:2208991

Leverbaar vr. 6 nov.

314 Set(s)Conrad Electronic

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

50 stuk(s)

Blauw

24 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

Phoenix Contact 1028069 Rood 50 stuk(s)

Artikelnummer:2208992

Leverbaar vr. 6 nov.

284 Set(s)Conrad Electronic

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

50 stuk(s)

Rood

24 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,99^*

Phoenix Contact 1028360 Grijs 50 stuk(s)

Artikelnummer:2208993

Leverbaar vr. 6 nov.

34 Set(s)Conrad Electronic

4 mm²

0.2 mm²

6 mm²

0.2 mm²

50 stuk(s)

Grijs

32 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,99^*

Phoenix Contact 1045923 Grijs 50 stuk(s)

Artikelnummer:2209020

Leverbaar vr. 30 okt.

23 Set(s)Conrad Electronic

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

50 stuk(s)

Grijs

17.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 35,99^*

Phoenix Contact 1045929 Rood 50 stuk(s)

Artikelnummer:2209021

Leverbaar vr. 6 nov.

366 Set(s)Conrad Electronic

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

50 stuk(s)

Rood

17.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 48,99^*

Phoenix Contact 1045931 Geel 50 stuk(s)

Artikelnummer:2209022

Leverbaar vr. 6 nov.

28 Set(s)Conrad Electronic

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

50 stuk(s)

Geel

17.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,99^*

Phoenix Contact 1045937 Zwart 50 stuk(s)

Artikelnummer:2209023

Leverbaar vr. 6 nov.

156 Set(s)Conrad Electronic

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

50 stuk(s)

Zwart

17.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 48,99^*

Phoenix Contact 1046961 Grijs 20 stuk(s)

Artikelnummer:2209027

Leverbaar do. 12 nov.

Conrad Electronic

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

20 stuk(s)

Grijs

17.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 124,99^*

Phoenix Contact 1046962 Blauw 20 stuk(s)

Artikelnummer:2209028

Leverbaar vr. 6 nov.

37 Set(s)Conrad Electronic

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

20 stuk(s)

Blauw

17.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 124,99^*

Documenten en downloads

Datablad

Datablad 2226039 Phoenix Contact 3273078 Wit 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2226039 Phoenix Contact 3273078 Wit 10 stuk(s)

Omschrijving

Tot 80% tijdwinst door montageklare blokken zonder handmatige overbrugging. Tijdbesparende geleideraansluiting door rechtstreekse insteektechniek Push-in zonder gereedschap. Unieke bedrading door elf verschillende kleurvarianten. Flexibel gebruik door montage op draagrail, rechtstreekse montage of lijmen. Tot 50% ruimtebesparing op de draagrail door dwarsmontage.
