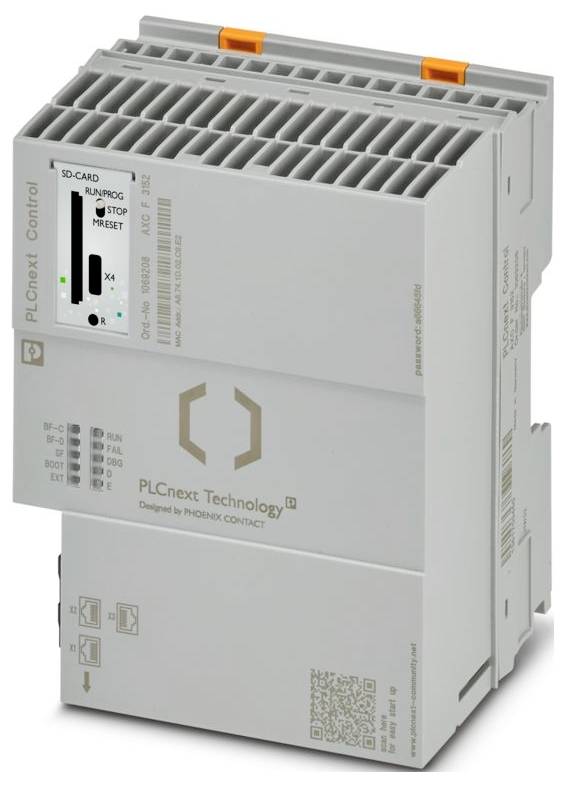

Afbeelding vergelijkbaar
Phoenix Contact AXC F 3152 1069208 Besturing 24 V/DC, 5 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 2.579,00 / Stuk)
€ 2.579,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: PLCnext Control
- Model: Modulair
- Aansluitmethode: USB type C
- Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 100 mm
- Hoogte: 126,93 mm
- Diepte: 75 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20 (specificatie van de fabrikant, geen beoordeling door UL)
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C tot 2000 m üNN (let op de coating);-25 °C ... 55 °C tot 3000 m üNN (let op de coating);55 °C (bij max. 1 A op UBus);55 °C ... 60 °C (alleen in combinatie met een Axioline F-navoedingsmodule AXL F PWR 1H (artikelnr 2688297); -40 °C ... 70 °C (uitgebreid, zie hoofdstuk „met succes getest: Gebruik onder extreme omgevingsomstandigheden” in de gebruikersgids)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (conform DIN en 61131-2)
- Schok (werking): 30 g (volgens en 60068-2-27/IEC 60068-2-27)
- Trilling (werking): 5g (volgens en 60068-2-6/IEC 60068-2-6)
- Isoleerlengte: 8 mm
- ATEX: ATEX
- IECEX: IECEX
- Overdrachtssnelheid: 10/100/1000 Mbit/s
- Identificatie: Culuus
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: 10 W (10 W = 15 W - 5 W)
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Aantal interfaces: 3
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Ethernet: Ethernet
- Bussysteem: USB
- Transmissielengte: Max. 100 m
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golfheid (± 5 %))
- Certificaat: E238705
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (conform DIN en 61131-2)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: Max. 650 mA (met 1 A op UBus voor de I/OS en UL = 24 V)
- Functie: Functie
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch;ompoolbeveiliging | elektronisch
- Ondersteunde protocollen: HTTP;HTTPS;PROFINET;INTERBUS;Modbus/TCP (via desbetreffende bibliotheek);Modbus/RTU (via desbetreffende bibliotheek);Ethernet/IPZINAAT (adapter);CANopen® (via APP desbetreffende bibliotheek);DALI (via desbetreffende bibliotheek);DALI 60870-2 (via desbetreffende bibliotheek);HART (via desbetreffende bibliotheek);APP® via overeenkomstige bibliotheek (via overeenkomstige bibliotheek);SMTP;SMTP-5-1 (via bijbehorende bibliotheek);IEC 60870-5-104 (via bijbehorende bibliotheek);IPSec;syslog
- Transmissiefysica: Ethernet in RJ45-twisted-pair
- Kleur (behuizing): Grijs (RAL 7042)
- Luchtdruk (opslag/transport): 58 kPa ... 106 kPa (tot 4500 m uNN)
- Opmerking over het aansluittype: Alleen apparaatinterface
- Aantal procesgegevens: Max. 1482 bytes (per station (som van ingangs- en uitgangsgegevens));max. 1024 bytes (Axioline F-lokale bus (input));max. 1024 bytes (Axioline F-lokale bus (output))
- Device ID: 0158hex
- Vendor ID: 00B0hex
- Speciale eigenschappen: Ontwikkelproces gecertificeerd conform IEC 62443-4-1;product gecertificeerd conform IEC 62443-4-2 Certificatievoorwaarden zie gebruikersdocumentatie
- Functionaliteit: Functionaliteit
- Opgenomen vermogen: type. 15 W (met 1 A naar UBus voor de I/OS)
- Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Voedingsspanning: 5 V DC (via de busmodule)
- Apparaatfunctie: PROFINET-controller, PROFINET-apparaat
- PROFINET: PROFINET
- Conformence Class: B
- UL ex, USA / Canada: UL ex, USA / Canada
- Real-time klok: Ja
- Aantal ondersteunde deelnemers: Max. 128 (op de PROFINET-controller)
- Systeemvereisten: Systeemvereisten
- Ondersteunde programmeertalen: Proceduretaal (AS/SFC);contactschema (kop/LD);Functiebouwsteentaal (FBS/FBD);gestructureerde tekst (ST);C++;C#;Java;Python®;Simulink®
- Webserver: Ja
- Aantal aansluitbare lokale bus-deelnemers: Max. 63 (let op het stroomverbruik)
- Axioline F-lokale bus: Axioline F-lokale bus
- Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
- Axioline F-stekker: Axioline F-stekker
- IEC-61131-runtimesysteem: IEC-61131-runtimesysteem
- Programmageheugen: 12 MByte
- Geheugen: 32 MByte
- Extern geheugen: 1 MByte
- Werkgeheugen: 2048 MByte
- Engineering tool: PLCtext Engineer;Eclipse®;Visual Studio®;MATLAB®/ Simulink®
- Veiligheidsfunctie: nee
- Conformiteit met EMC-richtlijnen: Immuniteitscontrole volgens en IEC 61000-6-2 statische ontlading (ESD) IEC 61000-4-2 criterium B, ±6 kV contactontlading, ±8 kV luchtontlading;immuniteitscontrole volgens en IEC 61000-6-2 elektromagnetische veldsterkte IEC 61000-4-3 criterium A, veldsterkte: 10 6-3 V/m;immuniteitstest volgens en IEC 10-6-2 61000 snelle transiënten (burst) IEC 61000-4-4 criterium B, ±2 kV;immuniteitscontrole volgens en IEC 61000-6-2 transiënte overspanning (Surge) IEC 61000-4-5 criterium B, voedingskabels DC: ±0,5 kV/±1,0 kV (symmetrisch/asymmetrisch), veldbuskabel-afscherming: ±1,0 kV;transiënte test volgens IEC 61000-norm en IEC 6-2-4-6-61000-61000
- Display: Display
- Trusted platform module: TPM 1.2 (tot hardwareversie 03);TPM 2.0 (vanaf hardwareversie 04)
- Update rate: Min. 1 ms (32 deelnemers);min. 2 ms (64 deelnemers);min. 4 ms (128 deelnemers)
- Ondersteunde functionaliteit: FSU PROFINET-controller
- Applicatie interface: OPC UA®
- Voeding: 1 A.
- Service: Service
- Potentialen: Voeding van de logische spanning UL (uit UL wordt de voeding van de Axioline F-lokale bus UBus gegenereerd): Potentialen: Voeding van de logische spanning UL (uit UL wordt de voeding van de Axioline F-lokale bus UBus gegenereerd)
- Diagnosedisplay: nee
- Redundantiefunctie: Ja
- Industrial Cyber Security: Ja
- Flash-geheugen: 1 GByte (intern flash-geheugen);SD-kaart van Phoenix Contact (extern flash-geheugen, zie accessoires)
- Opmerking redundantie: Applicatieve systeemredundantie
- Beschrijving real-time klok: 0,7 s/dag = 8 ppm bij 25 °C.
- IoT-platform: PROFICLOUD
- Ondersteunt cloud computing: Ja
- Procesgegevensbreedte: 64 bytes ... 512 bytes (PROFINET-apparaat)
- IoT-vermogen: PROFICLOUDIOT-vermogen: PROFICLOUD: IoT-vermogen: PROFICLOUDIOT-vermogen: PROFICLOUD
- Axioline: Axioline
- Opmerking veiligheidsfunctie: Functionele veiligheid is mogelijk met de linker-rijdbare uitbreidingsmodules AXC F XT SPLC 1000 of AXC F XT SPLC 3000.
- Soortnaam
Besturing
- Interfaces
USB-C
RJ45
- Voedingsspanning
24 V/DC
5 V/DC
- Hoogte
126.93 mm
75 mm
- Breedte
100 mm
IP20
- Afm.
(l x b x h) 75 x 100 x 126.93 mm
- Aansluiting
Push-in-aansluiting
- Display
Nee
- Fabrikantnr.
1069208
- Type
AXC F 3152
- Uitvoering
modulair
- Programmageheugen
12 MB
- Montage
DIN-rail montage
- Realtime klok
Ja
- Max. omgevingstemperatuur
70 °C
- Min. omgevingstemperatuur
-40 °C
- Diepte
74.750074 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3562652 Phoenix Contact AXC F 3152 1069208 Besturing 24 V/DC, 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3562652 Phoenix Contact AXC F 3152 1069208 Besturing 24 V/DC, 5 V/DC
Omschrijving
PLCnext Control voor directe besturing van Axioline F-I/OS. Met drie onafhankelijke Ethernet-interfaces. Compleet met aansluitstekker en bussockelmodule.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
