Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitaal display

Een digitaal meetapparaat met display en kabelaansluitingen, gebruikt voor het meten van elektrische parameters in industriële toepassingen.

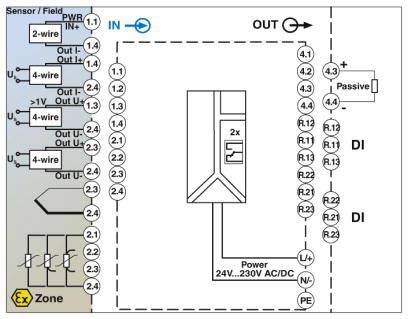

Schakelschema van een elektronische module. Links: Sensoraansluitingen met 2- of 4-draads configuratie. Rechts: Aansluitrails (DI) en stroomvoorziening.
Diagram toont een elektrisch schakelschema met 'IN' en 'OUT'. Links boven: stroomstroomwijzer; rechts: U, I. Linksboven: blauw gemarkeerd.

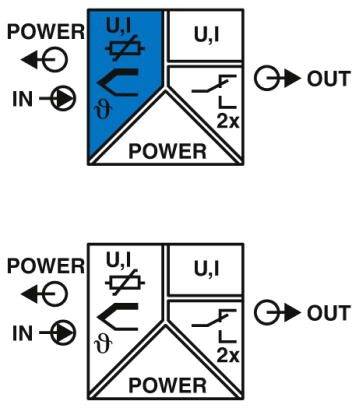

Diagram met stroomrichtingspijlen: Ingaande pijlen aan de linkerkant (IN), uitgaande pijlen aan de rechterkant (OUT). Bovenaan: Ingang gemarkeerd in blauw. U, I symbolen. Onderaan: Zwart-wit, minder details.

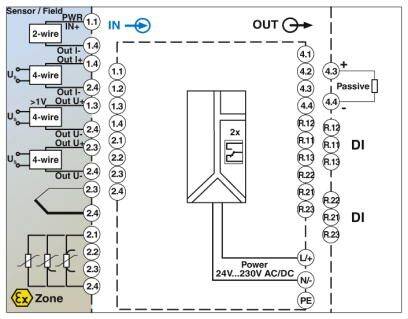

Diagram van een sensorsysteem toont ingangen, uitgangen en stroomvoorziening. Markeert verbindingen en zones voor technische implementatie.
1/5
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 5 jan. 2027
Aantal
Totaal (€ 659,00 / Stuk)
€ 659,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Digitale indicatie

  • Omgevingstemperatuur (bedrijf): -20 °C ... 60 °C
  • Max. Gebruikshoogte:< 2000 m (boven zeeniveau)
  • Beschrijving van de ingang: universele ingang
  • Ingangssignaal stroom: 0 mA ... 20 mA +10%
  • Uitgangssignaal stroom: 0 mA ... 20 mA
  • Isoleerlengte: 10 mm

Technische specificaties

  • Omgevingstemperatuur (bedrijf): -20 tot 60 °C
  • Max. gebruikshoogte: < 2000 m (boven NAP)
  • Beschrijving van de ingang: universele ingang
  • Stroom ingangssignaal: 0 mA - 20 mA +10%
  • Stroom uitgangsignaal: 0 mA - 20 mA
  • Isoleerlengte: 10 mm
  • Materiaal behuizing: PC-GF10
  • Opgenomen vermogen: ≤ 6,9 W
Soortnaam

Digitaal display

Meetfunctie

Spanning

Temperatuur

Stroom

Meetbereik (min.)

0 mA

Type

FA MCR-EX-D-TUI-UI-2REL-UP

Meetbereik (max.)

20 mA

IP65 (front)

Afm.

(l x b x h) 175 x 96 x 48 mm

Max. voedingsspanning

230 V DC/AC

Min. voedingsspanning

24 V DC/AC

Breedte

96 mm

Hoogte

48 mm

175 mm

Interfaces

Analoge spanning

Analoge stroom

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitaal display

Datablad 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitaal display

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitaal display

Omschrijving

Multifunctionele Ex-i procesindicator in schakelpaneelbehuizing voor bewaking en weergave van analoge meetwaarden. Universele ingangen maken aansluiting van stroom, spanning, RTD's en TC's mogelijk. Twee relais-wisseluitgangen en een analoge uitgang.
