Phoenix Contact PLC-OSC- 24DC/ 48DC/100 Halfgeleiderrelais 1x NO Piece 10 stuk(s) kopen ? Conrad Electronic

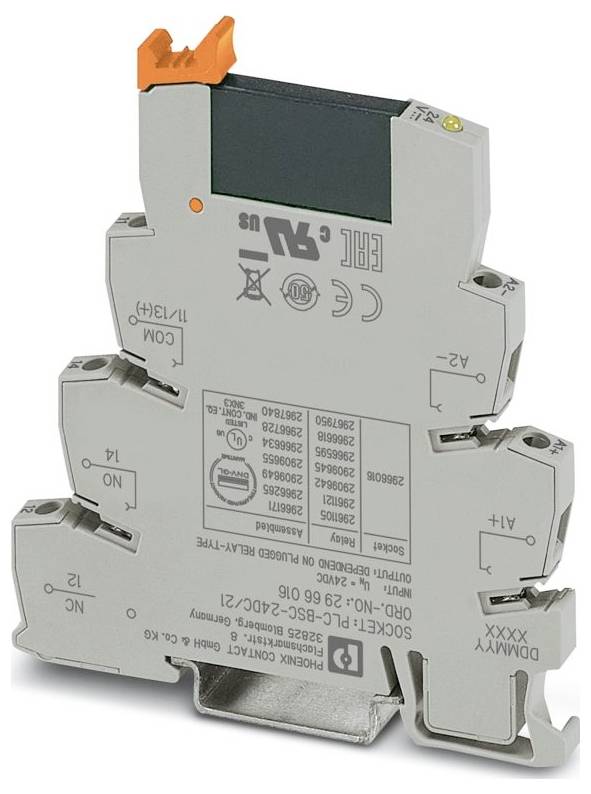

Een compact, grijs elektronisch relais met model- en certificeringsetiketten. Het heeft terminalconnectoren en een oranje grendel aan de bovenkant.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Contactsoort

1x NO

Schakelspanning (max.)

48 V DC/AC

Type

PLC-OSC- 24DC/ 48DC/100

Datasheet (PDF)

Leverbaar di. 22 sep.

419 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 19,42 / Stuk)

€ 194,21

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,6 Nm- 0,8 Nm
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1,5 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 6,2 mm
Hoogte: 80 mm
Diepte: 94 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -25 °C... 70 °C.
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,2 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 19,2 V DC ... 28,8 V DC
Inschakeltijd typisch: 20 µs (bij UN)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: Ompoolbeveiliging | ompooldiode;overspanningsbeveiliging
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Uitgangsspanningsbereik: 3 V DC ... 48 V DC
Toepassing: Universeel
Isolatieeigenschappen: Normen / bepalingen: Isolatieeigenschappen: Normen / bepalingen
Isolatie: basisisolatie
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 13.01.2026
Testspanning (ingang/uitgang): 2,5 kV (50 Hz, 1 min., ingang/uitgang)
NOMINALE INGANGSSPANNING UN: 24 V DC
Nominale spanning (aangesloten Solid State-relais): 24 V DC
Ingangsspanningsbereik gerelateerd aan UN: 0,8 ... 1.2
Schakeldrempel "0" signaal gerelateerd aan VN: ≤ 0,4
Schakeldrempel "1" signaal gerelateerd aan VN: ≥ 0,8
Typische ingangsstroom bij UN: 8,5 mA
Uitschakeltijd typisch: 300 µs (bij VN)
Bedrijfsspanningsaanduiding: LED geel
Overdrachtsfrequentie 300 Hz
Uitvoering contacten: 1 NO-contact.
Type digitale uitgang: Elektronisch
Continue grensstroom: 100 mA
Spanningsdaling bij max. Eindstroom: ≤ 1 V.
Uitgangsschakeling: 2-draads, massavrij
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
Normen / bepalingen: Normen / bepalingen
Type contact: Signaalcontact
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board

: Piece

Soortnaam: Halfgeleiderrelais

Type: PLC-OSC- 24DC/ 48DC/100

Aansluiting: Schroeven

Bedrijfsspanning (min.): 19.2 V/DC

Bedrijfsspanning (max.): 28.8 V/DC

Response-tijd: 20 µs

Afvalvertraging: 300 µs

: 1x NO

Schakelspanning (max.): 48 V DC/AC

Max. schakelvermogen: 4.8 W

Bijzonderheden: Met ompoolbeveiligingsdiode

Max. temperatuur: 60 °C

Min. temperatuur: -25 °C

Diepte: 94 mm

: 94 mm

Breedte: 6.2 mm

Hoogte: 80 mm

Afm.: (l x b x h) 94 x 6.2 x 80 mm

Inhoud: 10 stuk(s)

Ingangsspanning: 19.2-28.8 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 Halfgeleiderrelais 1x NO Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 Halfgeleiderrelais 1x NO Piece 10 stuk(s)

Omschrijving

PLC-INTERFACE, bestaande uit basisklem PLC-BSC.../21 met schroefaansluiting en insteekbaar miniatuur Solid State-relais, voor montage op draagrail NS 35/7,5, 1 NO-contact, ingang: 24 V DC, uitgang: 3-48 V DC/100 mA
