Name: Phoenix Contact PLC-RPT-110UC/21-21AU/RW Relaismodule (modulair) Nominale spanning: 110 V/DC Schakelstroom (max.): 50 mA
Brand: Phoenix Contact
SKU: 2225419
Availability: BackOrder

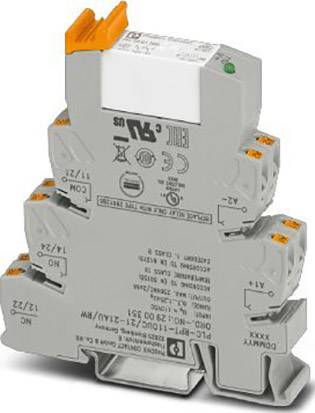

Een grijs railklemmenblok voor elektrische verbinding met oranje drukknoppen en labelmogelijkheden, geschikt voor montage op DIN-rail.

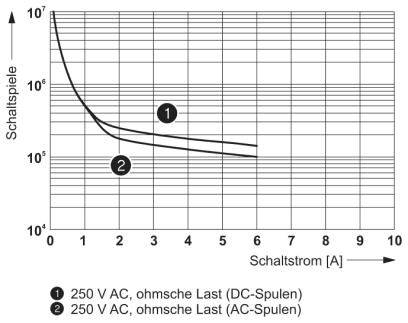

Diagram toont schakelbewerkingen afhankelijk van de schakelstroom voor 250 V AC. Twee curves: DC-spoelen ('1'), AC-spoelen ('2').

'Schakelschema van een elektrisch relais met 8 aansluitingen, links voor A1, A2, rechts voor 21, 24, 22 en 11, 14, 12.'

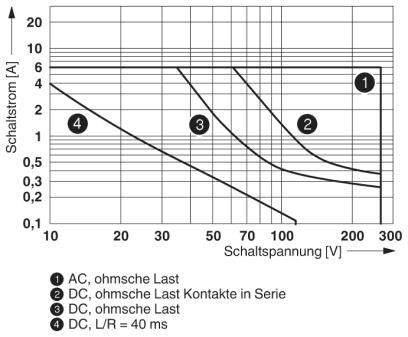

Diagram toont schakelstroom [A] versus schakelvoltage [V] voor schakelfasen: 1. AC, 2. DC met ohmse belasting in serie, 3. DC ohmse belasting, 4. DC L/R = 40 ms.

1/4

Afbeelding vergelijkbaar

Soortnaam

Relaismodule (modulair)

Contactsoort

2x wisselcontact

Nominale spanning

110 V/DC

Schakelspanning (max.)

30 V/AC

Schakelstroom (max.)

50 mA

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

27 Stuk(s)

Bekijk alternatieven

Aantal

Stuk(s)

Totaal (€ 73,99 / Stuk)

€ 73,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Vermogensverlies bij nominale voorwaarde: 0,5 W
Schakelspanning maximaal: 30 V AC
Schakelspanning: min. 100 mV (bij 10 mA)
Schakelstroom: min. 1 mA (bij 24 V)
Inschakelstroom maximaal: 50 mA
Uitschakel vermogen (ohmse belasting) maximaal:
1,2 W (bij 24 V DC)
100 W (bij 48 V DC)
60 W (bij 60 V DC)
44 W (bij 110 V DC)
60 W (bij 220 V DC)
1500 VA (bij 250 V AC)
Schakelvermogen:
2 A (bij 24 V, DC13)
0,2 A (bij 110 V, DC13)
0,2 A (bij 250 V, DC13)
2 A (bij 24 V, AC15)
2 A (bij 120 V, AC15)
2 A (bij 250 V, AC15)
Inbouwpositie: willekeurig
Montageaanwijzing: aanrijgbaar zonder afstand
Isoleerlengte: 8 mm
Aderdoorsnede star: 0,14 mm² ... 2,5 mm²
Aderdoorsnede flexibel: 0,14 mm² ... 2,5 mm²
Aderdoorsnede AWG: 26 ... 14
Nominale isolatiespanning: 250 V AC
Toegekende stootspanning: 6 kV
Isolatie: basisisolatie
Overspanningscategorie: III

Soortnaam: Relaismodule (modulair)

Type: PLC-RPT-110UC/21-21AU/RW

Aansluiting: Push-In-klem

Response-tijd: 5 ms

Afvalvertraging: 11 ms

: 2x wisselcontact

Contactmateriaal: AgNi + hardverguldsel

Nominale spanning: 110 V/DC

Schakelspanning (max.): 30 V/AC

Schakelstroom (max.): 50 mA

Max. schakelvermogen: 1500 VA

Mechanische levensduur: 3x 10⁷ schakelcycli

Bijzonderheden: Met LED

: RT III

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

: 94 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (l x b x h) 94 x 14 x 80 mm

Inhoud: 1 stuk(s)

UKCA: Ja
