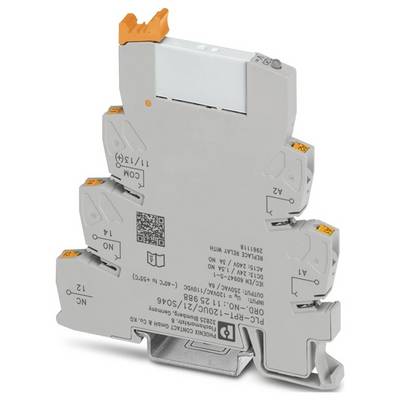

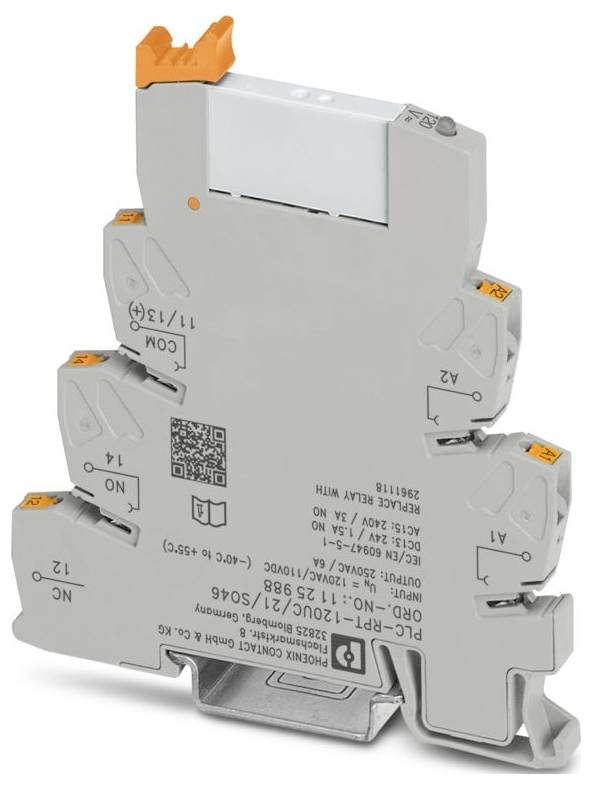

Phoenix Contact PLC-RPT-120UC/21/SO46 Relaismodule 1x wisselcontact 10 stuk(s)

Phoenix Contact PLC-RPT-120UC/21/SO46 Relaismodule 1x wisselcontact 10 stuk(s)-0
Afbeelding vergelijkbaar
Soortnaam
Relaismodule
Contactsoort
1x wisselcontact
Schakelspanning (max.)
250 V DC/AC
Type
PLC-RPT-120UC/21/SO46
Aansluiting
Push-In-veeraansluiting
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 13 nov.
32 Set(s)
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 30,50 / Stuk)
€ 305,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Productfamilie: PLC-INTERFACE
  • Type aansluiting: Push-in-aansluiting
  • Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
  • Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
  • Kabeldoorsnede AWG: 26- 14
  • Breedte: 6,2 mm
  • Hoogte: 80 mm
  • Diepte: 94 mm
  • Kleur: Grijs (RAL 7042)
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Omgevingstemperatuur (bedrijf): -40 °C- 55 °C
  • Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
  • Hoogte: ≤ 2000 m.
  • Normen/bepalingen: IEC 60947-5-1
  • Montagemethode: Montagemethode
  • Overspanningscategorie: III
  • Verontreinigingsgraad: 3
  • Isoleerlengte: 10 mm
  • Inbouwpositie: willekeurig
  • Opmerking over de werking: De aanraakbeveiliging van het artikel moet (bij spanningen van > 25 V AC/60 V DC) door de omvormer van de installatie worden gewaarborgd. Het is een inbouwapparaat zonder bescherming tegen direct contact.
  • Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
  • Maximaal verliesvermogen bij nominale voorwaarde: 0,84 W.
  • Bedrijfsmodus: 100% ED
  • CE: CE
  • Certificaat: TAE0000196
  • Ingangsspanningsbereik: 93,6 V AC ... 168 V AC (20 °C);85,8 V DC ... 154 V DC (20 °C)
  • Montage-instructie: koppelbaar zonder afstand
  • Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
  • Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
  • Veiligheidsschakeling: Bruggelijkrichter;RC-schakel
  • Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
  • Verontreinigende gastest: Test van het schadelijke gas
  • Schakelspanning: maximaal 250 V AC/DC
  • Statusindicatie: LED (geel)
  • Toepassing: Filter tegen storende invloeden
  • Kortsluitstroom: 200 A (voorwaardelijke kortsluitstroom)
  • Inschakelstroom maximaal: 10 A (4 s)
  • Isolatie: veilige scheiding, versterkte isolatie
  • Gegevensonderhoudstand: Stand voor gegevenspzorg
  • Datum laatste onderhoud gegevens: 11.12.2025
  • NOMINALE INGANGSSPANNING UN: 120 V AC;110 V DC
  • Typische ingangsstroom bij UN: 7 mA (50 Hz);8 mA (60 Hz)
  • Contactuitvoering: 1 wisselaar.
  • Continue grensstroom: 6 A
  • UKCA: UKCA
  • Scheepsbouwgegevens: Scheepsbouwgegevens
  • Temperatuur: D
  • Humidity: A
  • Trilling: B/C.
  • EMC: B
  • Enclosure: Required protection according to the Rules shall be provided upon installation on board
  • Nominale isolatiespanning: 250 V AC
  • Toegekende stootspanning: 6 kV
  • Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
  • Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
  • Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
  • Beschermingsklasse (relais): RT III (relais)
  • Beschermingsklasse (inbouwplaats): IP54 (inbouwplaats)
  • Schakelen: Schakelen
  • Levensduur mechanisch: 2x 107 schakelcycli
  • Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
  • Bekrachtigingszijde: Bekrachtigingszijde
  • Schakelgedrag van de aandrijving: monostabiel
  • Aandrijving (polariteit): Gevoerd
  • Responstijd typisch: 7 ms
  • Typische terugvaltijd: 20 ms
  • Soort schakelcontact: enkelvoudig contact
  • Contactmateriaal: AgSnO, hard verguld
  • Schakelspanning minimaal: 5 V (100 mA)
  • Schakelstroom minimaal: 10 mA (12 V)
  • UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 140 W (24 V DC);20 W (48 V DC);18 W (60 V DC);23 W (110 V DC);40 W (220 V DC);1500 VA (250 V AC)
  • Schakelvermogen minimaal: 0,12 W
  • Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,1 A (bij 220 V, DC13);3 A (bij 24 V, AC15);3 A (bij 120 V, AC15);3 A (bij 230 V, AC15)
  • Netfrequentie 50/60 Hz
  • Nominale spanning (elektrisch relais aangesloten): 60 V DC
  • Uitgangszekering: 4 A GL/GG NEOZED
  • Terugvalspanning typisch: 50 V AC
Soortnaam

Relaismodule

Type

PLC-RPT-120UC/21/SO46

Aansluiting

Push-In-veeraansluiting

Bedrijfsspanning (min.)

93.6 V/AC

Bedrijfsspanning (max.)

168 V/AC

Response-tijd

7 ms

Afvalvertraging

20 ms

1x wisselcontact

Contactmateriaal

AgSnO + hardverguldsel

Schakelspanning (max.)

250 V DC/AC

Max. schakelvermogen

1500 VA

Bijzonderheden

Opsteekbaar

IP20

Max. temperatuur

85 °C

Min. temperatuur

-40 °C

Diepte

94 mm

Breedte

6.2 mm

Hoogte

80 mm

Afm.

(b x h x d) 6.2 x 80 x 94 mm

Inhoud

10 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relaismodule 1x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relaismodule 1x wisselcontact 10 stuk(s)

Omschrijving

PLC-INTERFACE tegen storende stromen of storende spanningen aan de stuurzijde. Bestaande uit basisklem PLC-BPT-120UC/21/SO46 met push-in-aansluiting en insteekbaar miniatuurrelais met vermogenscontact tot 6 A, 1 wisselcontact, ingangsspanning 120 V AC
