Phoenix Contact PLC-RPT-120UC/21HC Relaismodule 1x wisselcontact Piece 10 stuk(s)

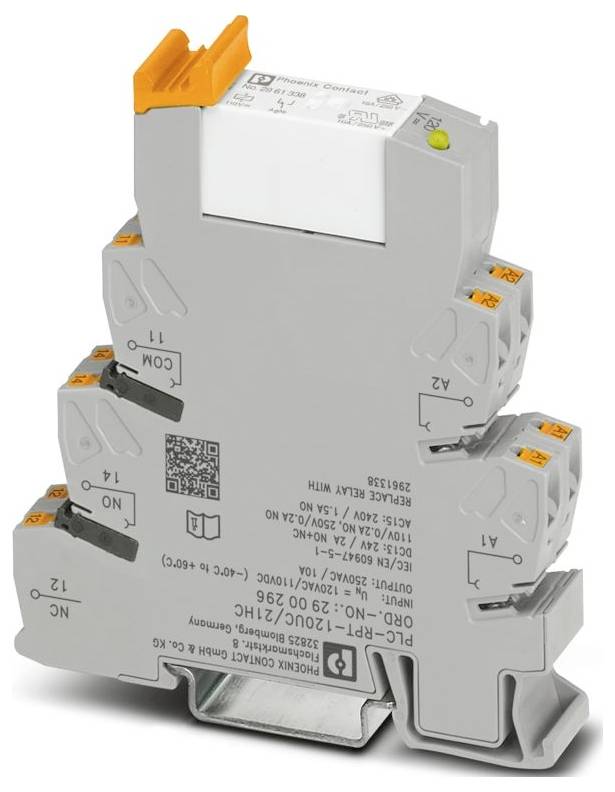

'Phoenix Contact PLC-RPT-230UC/21HC' relaismodule met oranje hendel en gelabelde aansluitpunten voor industriële automatisering.
Afbeelding vergelijkbaar
Verpakkingswijze
Piece
Soortnaam
Relaismodule
Contactsoort
1x wisselcontact
Schakelspanning (max.)
250 V DC/AC
Type
PLC-RPT-120UC/21HC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 12 nov.
30 Set(s)
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 20,00 / Stuk)
€ 199,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Productfamilie: PLC-INTERFACE
  • Type aansluiting: Push-in-aansluiting
  • Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
  • Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
  • Kabeldoorsnede AWG: 26- 14
  • Breedte: 14 mm
  • Hoogte: 80 mm
  • Diepte: 94 mm
  • Kleur: Grijs (RAL 7042)
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
  • Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
  • Normen/bepalingen: IEC 60947-5-1
  • Montagemethode: Montagemethode
  • Isolatie-eigenschappen: Isolatie-eigenschappen
  • Overspanningscategorie: III
  • Verontreinigingsgraad: 3
  • Isoleerlengte: 10 mm
  • Inbouwpositie: willekeurig
  • Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
  • Maximaal verliesvermogen bij nominale voorwaarde: 0,54 W.
  • Bedrijfsmodus: 100% ED
  • CE: CE
  • Certificaat: TAE0000196
  • Ingangsspanningsbereik: 102 V AC ... 168 V AC (20 °C);85,8 V DC ... 154 V DC (20 °C)
  • Montage-instructie: koppelbaar zonder afstand
  • Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
  • Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
  • Veiligheidsschakeling: Bruggelijkrichter | bruggelijkrichter
  • Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
  • Verontreinigende gastest: Test van het schadelijke gas
  • Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
  • Toepassing: Hoge permanente stromen
  • Inschakelstroom maximaal: 30 A (300 ms)
  • Isolatie: veilige scheiding, versterkte isolatie
  • Gegevensonderhoudstand: Stand voor gegevenspzorg
  • Datum laatste onderhoud gegevens: 11.12.2025
  • NOMINALE INGANGSSPANNING UN: 120 V AC;110 V DC
  • Typische ingangsstroom bij UN: 4,2 mA (bij 110 V DC);4,5 mA (bij 120 V AC)
  • Bedrijfsspanningsaanduiding: LED geel
  • Contactuitvoering: 1 wisselaar.
  • Grensstroom: 10 A;6 A (waarde geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, is de normale waarde van toepassing.)
  • Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
  • UKCA: UKCA
  • Scheepsbouwgegevens: Scheepsbouwgegevens
  • Temperatuur: D
  • Humidity: A
  • Trilling: B/C.
  • EMC: B
  • Enclosure: Required protection according to the Rules shall be provided upon installation on board
  • Toegekende stootspanning: 6 kV
  • Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
  • Beschermingsklasse (relais): RT II (relais)
  • Schakelen: Schakelen
  • Levensduur mechanisch: 3x 107 schakelcycli
  • Bekrachtigingszijde: Bekrachtigingszijde
  • Schakelgedrag van de aandrijving: monostabiel
  • Aandrijving (polariteit): Gevoerd
  • Responstijd typisch: 7 ms
  • Typische terugvaltijd: 10 ms
  • Soort schakelcontact: enkelvoudig contact
  • Contactmateriaal: AgNi
  • Schakelspanning minimaal: 12 V (10 mA)
  • Schakelstroom minimaal: 10 mA (12 V)
  • Uitschakelvermogen (ohmse belasting) maximaal: 240 W (bij 24 V DC);58 W (bij 48 V DC);48 W (bij 60 V DC);50 W (bij 110 V DC);80 W (bij 220 V DC);2500 VA (bij 250 V AC)
  • Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,2 A (bij 250 V, DC13);6 A (bij 24 V, AC15);6 A (bij 120 V, AC15);6 A (bij 250 V, AC15)
  • Nominale spanning (elektrisch relais aangesloten): 110 V DC
  • Uitschakelvermogen (ohmse belasting) maximaal overbrugd: 144 W (bij een DC-waarde van 24 V geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, geldt de normale waarde.);1500 VA (bij een waarde van 250 V AC geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, is de normale waarde van toepassing.)

Piece

Soortnaam

Relaismodule

Type

PLC-RPT-120UC/21HC

Aansluiting

Push-In-veeraansluiting

Bedrijfsspanning (min.)

102 V/AC

Bedrijfsspanning (max.)

168 V/AC

Response-tijd

7 ms

1x wisselcontact

Contactmateriaal

AgNi

Schakelspanning (max.)

250 V DC/AC

Max. schakelvermogen

2500 VA

Bijzonderheden

Opsteekbaar

IP20

Max. temperatuur

60 °C

Min. temperatuur

-40 °C

Diepte

94 mm

Breedte

14 mm

Hoogte

80 mm

Afm.

(b x h x d) 14 x 80 x 94 mm

Inhoud

10 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3579635 Phoenix Contact PLC-RPT-120UC/21HC Relaismodule 1x wisselcontact Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579635 Phoenix Contact PLC-RPT-120UC/21HC Relaismodule 1x wisselcontact Piece 10 stuk(s)

Omschrijving

PLC-INTERFACE voor hoge permanente stromen, bestaande uit basisklem PLC-BPT.../21 HC met push-in-aansluiting en insteekbaar miniatuurrelais, voor montage op draagrail NS 35/7,5, grensstroom tot 10 A, 1 wisselcontact, ingangsspanning 120 V AC/DC
