Name: Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relaismodule 2x wisselcontact 10 stuk(s)
Brand: Phoenix Contact
SKU: 3563327
Availability: InStock

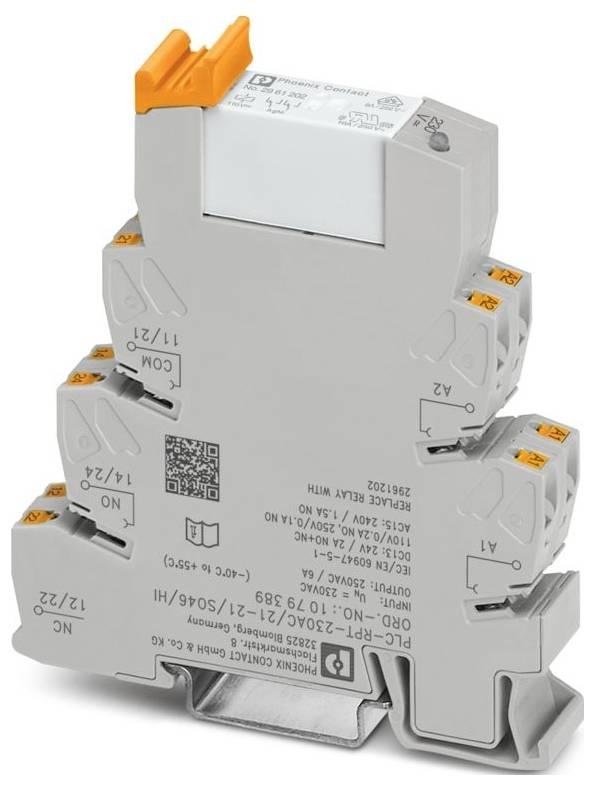

Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relaismodule 2x wisselcontact 10 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Relaismodule

Contactsoort

2x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RPT-230AC/21-21/SO46/HI

Aansluiting

Push-In-veeraansluiting

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 541,32 / Stuk)

€ 541,32

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 14 mm
Hoogte: 80 mm
Diepte: 94 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 50 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 1,04 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 190 V AC ... 264 V AC (20 °C)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: bruggelijkrichter
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
Toepassing: Filter tegen storende invloeden
Inschakelstroom maximaal: 15 A (300 ms)
Isolatie: Basisisolatie;veilige scheiding, versterkte isolatie en 6 kV tussen ingangsstroomkring en uitgangscontactstroomspades
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 20.01.2026
NOMINALE INGANGSSPANNING UN: 230 V AC
Typische ingangsstroom bij UN: 14 mA (50 Hz)
Bedrijfsspanningsaanduiding: LED geel
Uitvoering contacten: 2 wisselcontacten.
Continue grensstroom: 6 A
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Toegekende stootspanning: 4 kV
Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT III (relais)
Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
Schakelen: Schakelen
Levensduur mechanisch: 3x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 10 ms
Typische terugvaltijd: 8 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 5 V AC/DC (10 mA)
Schakelstroom minimaal: 10 mA (5 V)
Uitschakelvermogen (ohmse belasting) maximaal: 140 W (bij 24 V DC);85 W (bij 48 V DC);60 W (bij 60 V DC);44 W (bij 110 V DC);57 W (bij 220 V DC);1500 VA (bij 250 V AC)
Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 250 V, DC13);3 A (bij 24 V, AC15);3 A (bij 120 V, AC15);3 A (bij 250 V, AC15)
Nominale spanning (elektrisch relais aangesloten): 110 V DC
Testspanning (wisselaar/wisselcontact): 2,5 kV AC (50 Hz, 1 min., wisselaar/wisselcontact)
Ingangsverlies bij UN: 3 VA
Inschakeldrempel: 190 V AC
Uitschakeldrempel: 170 V AC
Ingangsschakeling: RC-schakel met drempelschakelaar

Soortnaam: Relaismodule

Type: PLC-RPT-230AC/21-21/SO46/HI

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 190 V/AC

Bedrijfsspanning (max.): 264 V/AC

Response-tijd: 10 ms

Afvalvertraging: 8 ms

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 1500 VA

Bijzonderheden: Opsteekbaar

: IP20

Max. temperatuur: 50 °C

Min. temperatuur: -40 °C

Diepte: 94 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (b x h x d) 14 x 80 x 94 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Contactsoort

Schakelspanning (max.)

Verpakkingswijze

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580332

Leverbaar vr. 30 okt.

7 Stuk(s)Conrad Electronic

1x wisselcontact

250 V DC/AC

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodule 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:3580284

Leverbaar vr. 30 okt.

26 Set(s)Conrad Electronic

2x wisselcontact

250 V DC/AC

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 161,15^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodule 1x wisselcontact 10 stuk(s)

Artikelnummer:3580297

Leverbaar vr. 30 okt.

19 Set(s)Conrad Electronic

1x wisselcontact

250 V DC/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodule 2x wisselcontact 10 stuk(s)

Artikelnummer:3580263

Leverbaar vr. 30 okt.

23 Set(s)Conrad Electronic

2x wisselcontact

250 V DC/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Phoenix Contact PLC-RPT- 48DC/21HC Relaismodule 1x wisselcontact 10 stuk(s)

Artikelnummer:3579632

Leverbaar vr. 30 okt.

58 Set(s)Conrad Electronic

1x wisselcontact

250 V DC/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Phoenix Contact PLC-RPT- 5DC/21 Relaismodule 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:3564485

Leverbaar vr. 30 okt.

70 Set(s)Conrad Electronic

1x wisselcontact

250 V DC/AC

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodule 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580328

Niet beschikbaar

Conrad Electronic

2x wisselcontact

250 V DC/AC

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodule 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:3580337

Niet beschikbaar

Conrad Electronic

1x wisselcontact

250 V DC/AC

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 582,64^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodule 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580351

Niet beschikbaar

Conrad Electronic

2x wisselcontact

250 V DC/AC

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 103,30^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodule 1x wisselcontact 1 stuk(s)

Artikelnummer:3580121

Niet beschikbaar

Conrad Electronic

1x wisselcontact

250 V DC/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,83^*

Documenten en downloads

Datablad

Datablad 3563327 Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relaismodule 2x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3563327 Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relaismodule 2x wisselcontact 10 stuk(s)

Omschrijving

PLC-INTERFACE, bestaande uit basisklem PLC-BSC.../21-21/SO46/HI met push-in-aansluiting en insteekbaar miniatuurrelais met vermogenscontact, 2 wisselcontacten, nominale ingangsspanning 230 V AC, met gedefinieerde in- en uitschakeldrempels
