Name: Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Relaismodule 1x wisselcontact 10 stuk(s)
Brand: Phoenix Contact
SKU: 3563368
Availability: BackOrder

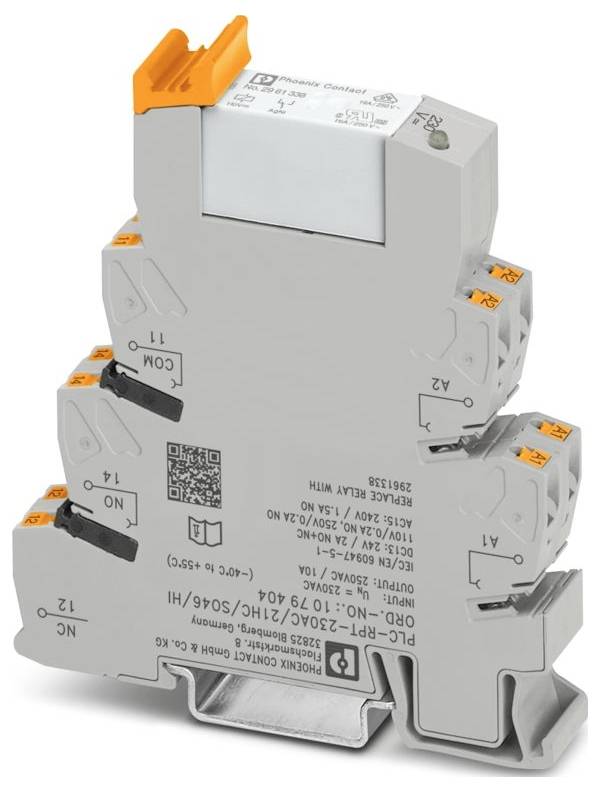

Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Relaismodule 1x wisselcontact 10 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Relaismodule

Contactsoort

1x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RPT-230AC/21HC/SO46/HI

Aansluiting

Push-In-veeraansluiting

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 7 dec.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 65,50 / Stuk)

€ 655,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 14 mm
Hoogte: 80 mm
Diepte: 94 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 50 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 1,04 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 190 V AC ... 264 V AC (20 °C)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: bruggelijkrichter
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
Toepassing: Filter tegen storende invloeden
Inschakelstroom maximaal: 30 A (300 ms)
Isolatie: Basisisolatie;veilige scheiding, versterkte isolatie en 6 kV tussen ingangsstroomkring en uitgangscontactstroomspades
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 20.01.2026
NOMINALE INGANGSSPANNING UN: 230 V AC
Typische ingangsstroom bij UN: 14 mA (50 Hz)
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 1 wisselaar.
Grensstroom: 10 A;6 A (waarde geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, is de normale waarde van toepassing.)
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Toegekende stootspanning: 4 kV
Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT II (relais)
Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
Schakelen: Schakelen
Levensduur mechanisch: 3x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 10 ms
Typische terugvaltijd: 8 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 12 V (10 mA)
Schakelstroom minimaal: 10 mA (12 V)
Uitschakelvermogen (ohmse belasting) maximaal: 240 W (bij 24 V DC);58 W (bij 48 V DC);48 W (bij 60 V DC);50 W (bij 110 V DC);80 W (bij 220 V DC);2500 VA (bij 250 V AC)
Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,2 A (bij 250 V, DC13);6 A (bij 24 V, AC15);6 A (bij 120 V, AC15);6 A (bij 250 V, AC15)
Nominale spanning (elektrisch relais aangesloten): 110 V DC
Uitschakelvermogen (ohmse belasting) maximaal overbrugd: 144 W (bij een DC-waarde van 24 V geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, geldt de normale waarde.);1500 VA (bij een waarde van 250 V AC geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, is de normale waarde van toepassing.)
Ingangsverlies bij UN: 3 VA
Inschakeldrempel: 190 V AC
Uitschakeldrempel: 170 V AC
Ingangsschakeling: RC-schakel met drempelschakelaar

Soortnaam: Relaismodule

Type: PLC-RPT-230AC/21HC/SO46/HI

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 190 V/AC

Bedrijfsspanning (max.): 264 V/AC

Response-tijd: 10 ms

Afvalvertraging: 8 ms

: 1x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 2500 VA

Bijzonderheden: Met LED

: IP20

Max. temperatuur: 50 °C

Min. temperatuur: -40 °C

Diepte: 94 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (b x h x d) 14 x 80 x 94 mm

Inhoud: 10 stuk(s)

UKCA: Ja
