Phoenix Contact PLC-RPT-230UC/21-21/SO46 Relaismodule 2x wisselcontact 10 stuk(s) kopen ? Conrad Electronic

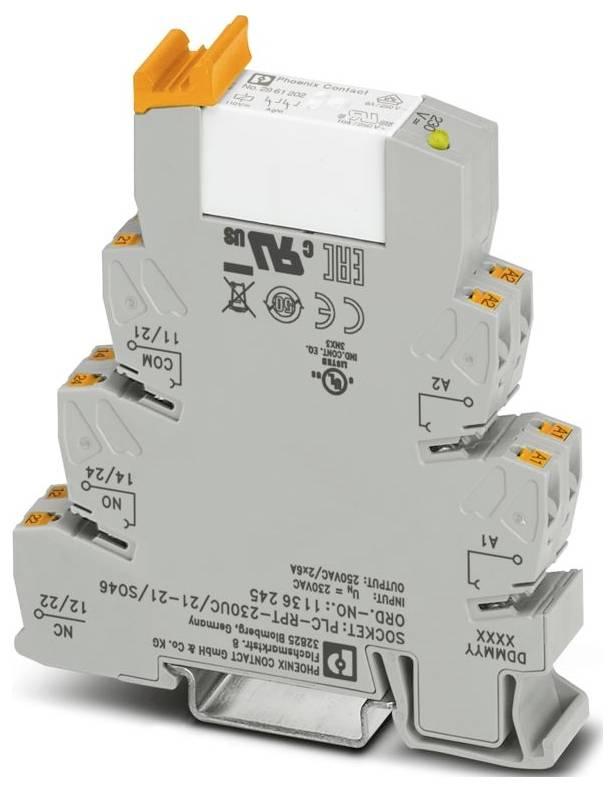

Phoenix Contact PLC-RPT-230UC/21-21/SO46 Relaismodule 2x wisselcontact 10 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Relaismodule

Contactsoort

2x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RPT-230UC/21-21/SO46

Aansluiting

Push-In-veeraansluiting

Datasheet (PDF)

Leverbaar di. 22 sep.

30 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 22,73 / Stuk)

€ 227,27

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 14 mm
Hoogte: 80 mm
Diepte: 94 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 55 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 3
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Opmerking over de werking: De aanraakbeveiliging van het artikel moet (bij spanningen van > 25 V AC/60 V DC) door de omvormer van de installatie worden gewaarborgd. Het is een inbouwapparaat zonder bescherming tegen direct contact.
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 2,3 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 253 V DC (20 °C)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: RC-schakel;bruggelijkrichter
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning: maximaal 250 V AC/DC
Statusindicatie: LED (geel)
Toepassing: Filter tegen storende invloeden
Inschakelstroom maximaal: 15 A (300 ms)
Isolatie: basisisolatie
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 11.12.2025
NOMINALE INGANGSSPANNING UN: 230 V AC;220 V DC
Typische ingangsstroom bij UN: 8,5 mA (50 Hz);10 mA (60 Hz)
Uitvoering contacten: 2 wisselcontacten.
Continue grensstroom: 6 A
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 250 V AC
Nominale stootspanning: 4 kV (veilige scheiding, versterkte isolatie en 6 kV tussen ingangsstroomkring en uitgangscontactstroomspades)
Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT III (relais)
Beschermingsklasse (inbouwplaats): IP54 (inbouwplaats)
Schakelen: Schakelen
Levensduur mechanisch: Ca. 3x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 7 ms
Typische terugvaltijd: 10 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 5 V (10 mA)
Schakelstroom minimaal: 10 mA (5 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 144 W (24 V DC);96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);57 W (220 V DC);1500 VA (250 V AC)
Schakelvermogen minimaal: 0,12 W
SCHAKELVERMOGEN: 2 A (DC13, 24 V);0,2 A (DC13, 250 V);3 A (AC15, 24 V);3 A (AC15, 250 V)
Netfrequentie 50/60 Hz
Nominale spanning (elektrisch relais aangesloten): 110 V DC
Terugvalspanning typisch: 60 V AC

Soortnaam: Relaismodule

Type: PLC-RPT-230UC/21-21/SO46

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 179.4 V/AC

Bedrijfsspanning (max.): 264.5 V/AC

Response-tijd: 7 ms

Afvalvertraging: 10 ms

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 1500 VA

Bijzonderheden: Wasdicht (RT III)

: IP20

Max. temperatuur: 55 °C

Min. temperatuur: -40 °C

Diepte: 94 mm

: 94 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (l x b x h) 94 x 14 x 80 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3564983 Phoenix Contact PLC-RPT-230UC/21-21/SO46 Relaismodule 2x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564983 Phoenix Contact PLC-RPT-230UC/21-21/SO46 Relaismodule 2x wisselcontact 10 stuk(s)

Omschrijving

PLC-INTERFACE tegen storende stromen of storende spanningen aan de stuurzijde. Bestaande uit basisklem met push-in-aansluiting en insteekbaar miniatuurrelais met vermogenscontact, 2 wisselcontacten, ingangsspanning 230 V AC
