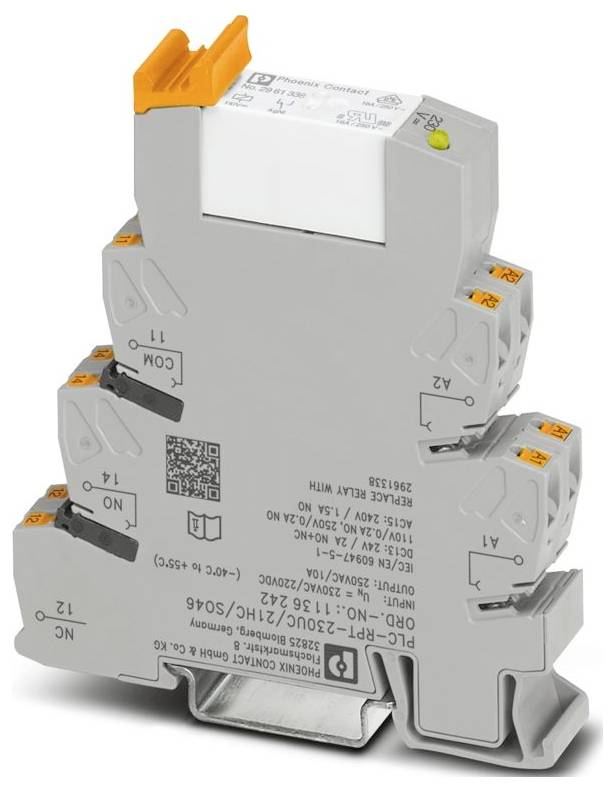

Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relaismodule 1x wisselcontact 10 stuk(s)
Soortnaam
Relaismodule
Contactsoort
1x wisselcontact
Schakelspanning (max.)
250 V DC/AC
Type
PLC-RPT-230UC/21HC/SO46
Aansluiting
Push-In-veeraansluiting
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
3 Set(s)
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 22,50 / Stuk)
€ 224,99
incl. btw
Gratis verzending*
Slechts 3 Set(s) beschikbaar
Technische specificaties
- Productfamilie: PLC-INTERFACE
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
- Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 26- 14
- Breedte: 14 mm
- Hoogte: 80 mm
- Diepte: 94 mm
- Kleur: Grijs (RAL 7042)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -40 °C- 55 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 2000 m.
- Normen/bepalingen: IEC 60947-5-1
- Montagemethode: Montagemethode
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Isoleerlengte: 10 mm
- Inbouwpositie: willekeurig
- Opmerking over de werking: De aanraakbeveiliging van het artikel moet (bij spanningen van > 25 V AC/60 V DC) door de omvormer van de installatie worden gewaarborgd. Het is een inbouwapparaat zonder bescherming tegen direct contact.
- Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximaal verliesvermogen bij nominale voorwaarde: 2,3 W.
- Bedrijfsmodus: 100% ED
- CE: CE
- Certificaat: TAE0000196
- Ingangsspanningsbereik: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 253 V DC (20 °C)
- Montage-instructie: koppelbaar zonder afstand
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
- Veiligheidsschakeling: RC-schakel;bruggelijkrichter
- Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
- Verontreinigende gastest: Test van het schadelijke gas
- Schakelspanning: maximaal 250 V AC/DC
- Statusindicatie: LED (geel)
- Toepassing: Filter tegen storende invloeden
- Inschakelstroom maximaal: 30 A (300 ms, maakcontact)
- Isolatie: basisisolatie
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 11.12.2025
- NOMINALE INGANGSSPANNING UN: 230 V AC;220 V DC
- Typische ingangsstroom bij UN: 8,5 mA (50 Hz);10 mA (60 Hz)
- Contactuitvoering: 1 wisselaar.
- Grensstroom: 6 A;10 A (waarde geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, is de normale waarde van toepassing.)
- UKCA: UKCA
- Scheepsbouwgegevens: Scheepsbouwgegevens
- Temperatuur: D
- Humidity: A
- Trilling: B/C.
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Nominale isolatiespanning: 250 V AC
- Nominale stootspanning: 4 kV (veilige scheiding, versterkte isolatie en 6 kV tussen ingangsstroomkring en uitgangscontactstroomspades)
- Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
- Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
- Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
- Beschermingsklasse (relais): RT II (relais)
- Beschermingsklasse (inbouwplaats): IP54 (inbouwplaats)
- Schakelen: Schakelen
- Levensduur mechanisch: Ca. 3x 107 schakelcycli
- Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (polariteit): Gevoerd
- Responstijd typisch: 7 ms
- Typische terugvaltijd: 10 ms
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgNi
- Schakelspanning minimaal: 12 V (10 mA)
- Schakelstroom minimaal: 10 mA (12 V)
- Uitschakelvermogen (ohmse belasting) maximaal: 144 W (24 V DC);240 W (24 V DC, waarde geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, geldt de normale waarde.);58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);1500 VA (250 V AC);2500 W (250 V AC, waarde van toepassing op de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, is de normale waarde van toepassing.)
- SCHAKELVERMOGEN: 2 A (DC13, 24 V);0,2 A (DC13, 250 V);6 A (AC15, 24 V);6 A (AC15, 250 V)
- Netfrequentie 50/60 Hz
- Nominale spanning (elektrisch relais aangesloten): 110 V DC
- Terugvalspanning typisch: 60 V AC
- Soortnaam
Relaismodule
- Type
PLC-RPT-230UC/21HC/SO46
- Aansluiting
Push-In-veeraansluiting
- Bedrijfsspanning (min.)
179.4 V/AC
- Bedrijfsspanning (max.)
264.5 V/AC
- Response-tijd
7 ms
- Afvalvertraging
10 ms
1x wisselcontact
- Contactmateriaal
AgNi
- Schakelspanning (max.)
250 V DC/AC
- Max. schakelvermogen
2500 W
- Spoelvermogen
2.3 W
- Bijzonderheden
Met RC-element
IP20
- Max. temperatuur
55 °C
- Min. temperatuur
-40 °C
- Diepte
94 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(b x h x d) 14 x 80 x 94 mm
- Inhoud
10 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relaismodule 1x wisselcontact 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relaismodule 1x wisselcontact 10 stuk(s)
Omschrijving
PLC-INTERFACE tegen storende stromen of storende spanningen aan de stuurzijde. Bestaande uit basisklem met push-in-aansluiting en insteekbaar miniatuurrelais met vermogenscontact tot 10 A, 1 wisselcontact, ingangsspanning 230 V AC
