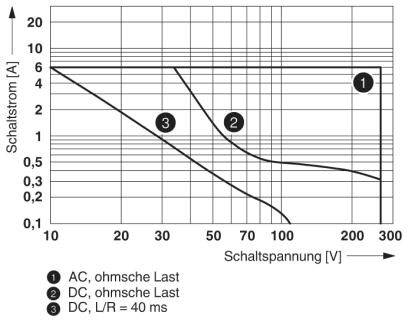

![Diagram toont schakelkarakteristieken: 1) AC, ohmse belasting, 2) DC, ohmse belasting, 3) DC, L/R = 40 ms. Assen: Schakelstroom [A], Schakelspanning [V].](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002209098TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/5
Afbeelding vergelijkbaar

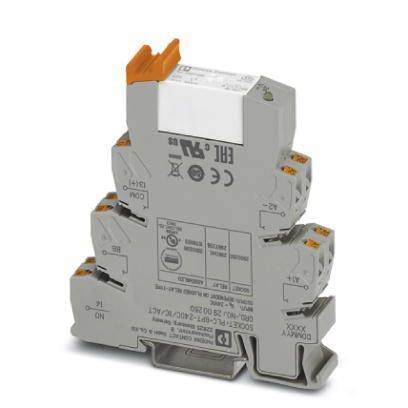

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
1x NO
Nominale spanning
24 V/DC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
6 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
10
-
€ 26,44
30
4% = € 1,15
€ 25,29
50
6% = € 1,61
€ 24,83
100
7% = € 1,92
€ 24,52
200
9% = € 2,27
€ 24,17
400
10% = € 2,65
€ 23,79
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Min.: 10
Meervoud: 10
Totaal (€ 26,44 / Stuk)
€ 264,40
excl. btw
Gratis verzending*
Slechts 6 Stuk(s) beschikbaar
Technische specificaties
- Vermogensverlies bij nominale voorwaarde: 0,43 W
- Schakelspanning maximaal: 250 V AC/DC
- Schakelspanning: min. 12 V (bij 100 mA)
- Schakelstroom: min. 100 mA (bij 12 V DC)
- Inschakelstroom maximaal: 165 A (20 ms)
- Uitschakel vermogen (ohmse belasting) maximaal:
- 144 W (bij 24 V DC, contact derating in acht nemen)
- 58 W (bij 48 V DC)
- 48 W (bij 60 V DC)
- 50 W (bij 110 V DC)
- 80 W (bij 220 V DC)
- 1500 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 0,2 A (bij 110 V, DC13)
- 0,2 A (bij 250 V, DC13)
- 6 A (bij 24 V, AC15)
- 6 A (bij 120 V, AC15)
- 6 A (bij 250 V, AC15)
- Inbouwpositie: willekeurig
- Montageaanwijzing: aanrijgbaar zonder afstand
- Isoleerlengte: 8 mm
- Aderdoorsnede star: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede flexibel: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede AWG: 26 ... 14
- Nominale isolatiespanning: 250 V AC
- Toegekende stootspanning: 6 kV
- Isolatie: veilige scheiding, versterkte isolering
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
PLC-RPT- 24DC/ 1ICT/ACT
- Aansluiting
Push-In-klem
- Response-tijd
8 ms
- Afvalvertraging
10 ms
1x NO
- Contactmateriaal
AgSnO2
- Nominale spanning
24 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
6 A
- Mechanische levensduur
3x 10 7 schakelcycli
- Bijzonderheden
Met LED
Relais-bescherming RT II
- Max. temperatuur
+60 °C
- Min. temperatuur
-40 °C
94 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 14 x 80 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x
Datablad 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x
Omschrijving
PLC-INTERFACE voor hoge inschakelstromen, bestaande uit basisklem PLC-BPT.../ 1IC/ACT met push-in-aansluiting en insteekbaar miniatuur-relais, voor montage op draagrail NS 35/7,5, max. inschakelstroom tot 800 A, 1 NO-contact, ingangsspanning 24 V DC
