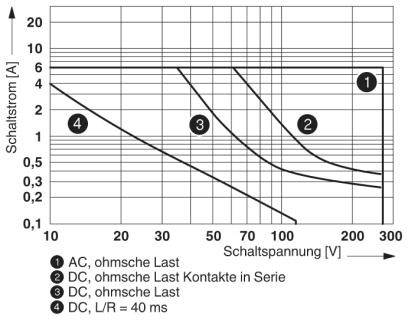

![Diagram toont een schakelcapaciteit-diagram voor verschillende stroomsoorten: 1) AC, 2) DC, 3) DC in serie, 4) DC met L/R=40ms. Assen: Schakelvoltage [V], Schakelstroom [A].](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002141004TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

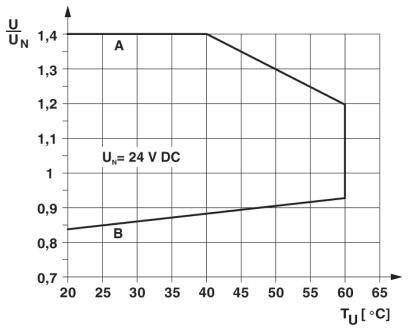

!['Diagram toont U/UN tegen TU[°C]. Verticale as: U/UN van 0,8 tot 1,4. Horizontale as: TU van 20 tot 65°C. Rechte lijn van 1,4 bij 25°C naar 1,0 bij 60°C, vervolgens horizontaal tot 65°C.'](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002141004TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Afbeelding vergelijkbaar

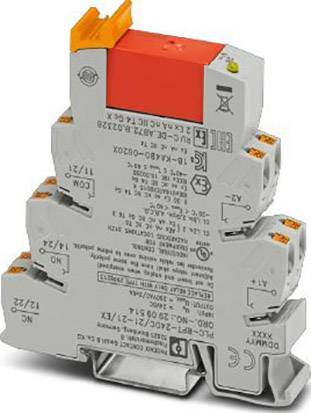

Phoenix Contact PLC-RPT- 24DC/21-21/EX Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 2x w
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
2x wisselcontact
Nominale spanning
24 V/DC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
90 Set(s)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 185,94
3
2% = € 4,54
€ 181,40
5
3% = € 6,34
€ 179,60
10
4% = € 7,54
€ 178,40
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 18,59 / Stuk)
€ 185,94
excl. btw
Gratis verzending*
Technische specificaties
- Vermogensverlies bij nominale voorwaarde: 0,43 W
- Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen hetzelfde klemmen naburige modules is de scheidingsplaat PLC-ATP te plaatsen. Een potentiaalscheiding van stroomstoringen gebeurt met FBST 8-PLC...of...FBST 500...)
- Schakelspanning: min. 5 V AC/DC (bij 10 mA)
- Schakelstroom: min. 10 mA (bij 5 V)
- Inschakelstroom maximaal: 15 A (300 ms)
- Uitschakel vermogen (ohmse belasting) maximaal:
- 140 W (bij 24 V DC)
- 85 W (bij 48 V DC)
- 60 W (bij 60 V DC)
- 44 W (bij 110 V DC)
- 60 W (bij 220 V DC)
- 1500 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 0,2 A (bij 250 V, DC13)
- 3 A (bij 24 V, AC15)
- 3 A (bij 120 V, AC15)
- 3 A (bij 250 V, AC15)
- Inbouwpositie: willekeurig
- Montageaanwijzing: aanrijgbaar zonder afstand
- Isoleerlengte: 8 mm
- Aderdoorsnede star: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede flexibel: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede AWG: 26 ... 14
- Nominale isolatiespanning: 250 V AC
- Toegekende stootspanning: 6 kV
- Isolatie: veilige scheiding, versterkte isolering
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
PLC-RPT- 24DC/21-21/EX
- Aansluiting
Push-In-klem
- Response-tijd
8 ms
- Afvalvertraging
10 ms
2x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
24 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
6 A
- Mechanische levensduur
3x 10 7 schakelcycli
- Bijzonderheden
Met LED
Met vrijloopdiode
Met ompoolbeveiligingsdiode
RT III
- Max. temperatuur
+60 °C
- Min. temperatuur
-20 °C
94 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 14 x 80 mm
- Inhoud
10 stuk(s)
- Diepte
94 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 2x w
Datablad 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 2x w
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 2x w
Omschrijving
PLC-INTERFACE, bestaande uit op draagrail monteerbare basisklem in 14 mm met push-in-aansluiting en een inplugbaar relais met vermogenscontact, 2 wisselcontacten, ingangsspanning 24 V DC. Goedgekeurd conform ATEX/IECEx (zone 2) en EX-zone Class I, div. 2.
